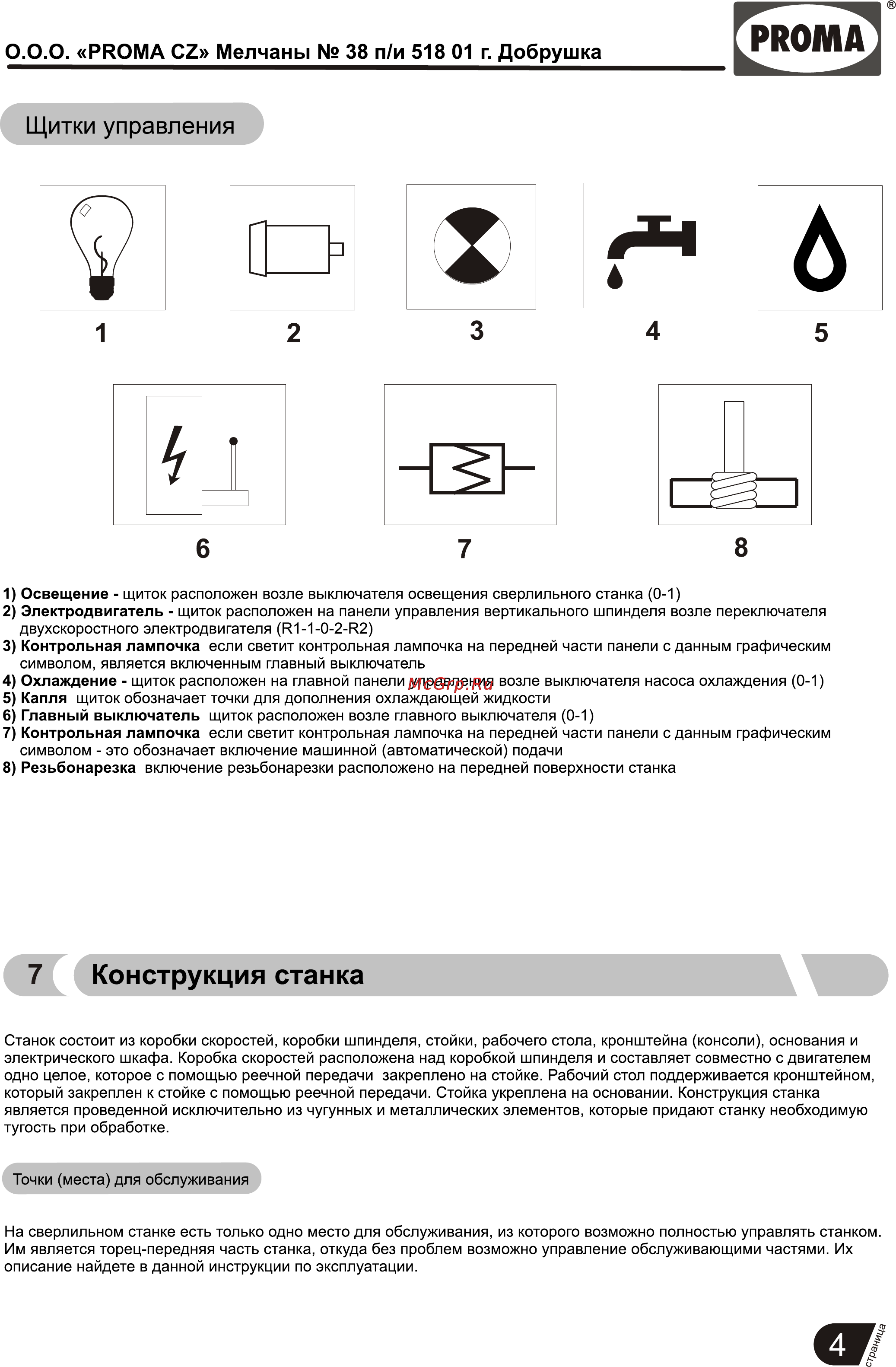

1 Освещение щиток расположен возле выключателя освещения сверлильного станка 0 1 2 Электродвигатель щиток расположен на панели управления вертикального шпинделя возле переключателя двухскоростного электродвигателя R1 1 0 2 R2 3 Контрольная лампочка если светит контрольная лампочка на передней части панели с данным графическим символом является включенным главный выключатель 4 Охлаждение щиток расположен на главной панели управления возле выключателя насоса охлаждения 0 1 5 Капля щиток обозначает точки для дополнения охлаждающей жидкости 6 Главный выключатель щиток расположен возле главного выключателя 0 1 7 Контрольная лампочка если светит контрольная лампочка на передней части панели с данным графическим символом это обозначает включение машинной автоматической подачи 8 Резьбонарезка включение резьбонарезки расположено на передней поверхности станка 7 Конструкция станка Станок состоит из коробки скоростей коробки шпинделя стойки рабочего стола кронштейна консоли основания и электрического шкафа Коробка скоростей расположена над коробкой шпинделя и составляет совместно с двигателем одно целое которое с помощью реечной передачи закреплено на стойке Рабочий стол поддерживается кронштейном который закреплен к стойке с помощью реечной передачи Стойка укреплена на основании Конструкция станка является проведенной исключительно из чугунных и металлических элементов которые придают станку необходимую тугость при обработке Точки места для обслуживания На сверлильном станке есть только одно место для обслуживания из которого возможно полностью управлять станком Им является торец передняя часть станка откуда без проблем возможно управление обслуживающими частями Их описание найдете в данной инструкции по эксплуатации
