13.6 При укладке монтажных проводов на поверхности

пола в теплоотражающем материале сделайте канавку

(вырез, углубление) под провода для того, чтобы

поверхность финишного напольного покрытия была

максимально ровной. К примеру, провода могут быть

уложены вдоль шва теплоотражающего материала.

14. Снимите изоляцию с концов проводов в местах

для подключения проводов к контактным зажимам.

Рекомендуется использовать специальный инструмент

для снятия изоляции.

15. Вложите оголенный провод (или два провода, где это

необходимо) в контактный зажим и с усилием зажмите

его (их) с помощью пассатижей (рис. 17). Убедитесь,

что провод надежно закреплен в контактном зажиме.

16. Заизолируйте все места подключения проводов к тер-

мопленке (рис. 18–21). Для этого в комплект каждой

полосы термопленки входит 5 отрезков изоляции.

На рис. 6 эти места отмечены значком

Для каждого подсоединения используйте по 2 отрезка. Один

лист битумной изоляции крепится с наружной стороны,

другой — закрывает внутреннюю сторону термопленки

с проводом.

ВНИМАНИЕ! Серебряные контакты внутри

термопленки должны быть полностью заизо-

лированы по всему срезу.

Правильно!

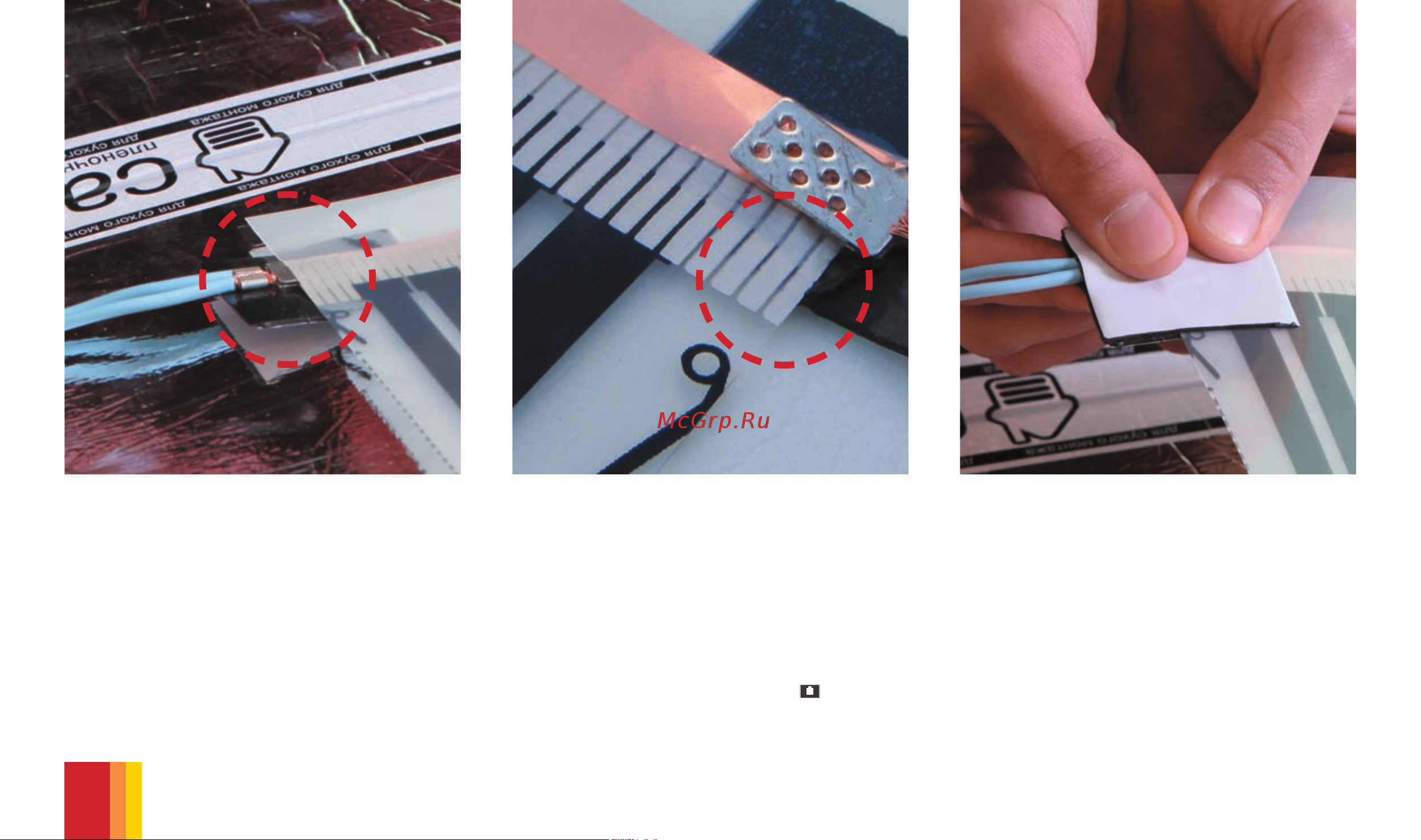

Рис. 18. Пример правильной установки нижнего листа

изоляции контактных зажимов

Рис. 19. Пример неправильной установки нижнего листа

изоляции контактных зажимов

Неправильно!

Рис. 20. Установка верхнего листа изоляции
