ВНИМАНИЕ! На рисунке показан пример под-

ключения соединительных проводов к кон-

кретному терморегулятору CALEO UTH-10E.

Для подключения других терморегуляторов

необходимо строго следовать инструкции

по установке и эксплуатации этих терморегу-

ляторов.

17. Еще раз проверьте качество изоляции всех мест со-

единения термопленки и проводов, а также все линии

отреза медной шины.

18. Подключите соединительные провода

к терморегулятору.

Подключение должно проводиться согласно схеме

подключения, которая входит в комплект терморегу-

лятора. Необходимо строго следовать инструкции по

установке и эксплуатации терморегулятора, входящей

в его комплект.

19. Установите и подключите датчик пола

к терморегулятору.

Датчик пола устанавливается под термопленку снизу

черной полосы нагревательного элемента. Датчик при-

крепляется к термопленке битумной изоляцией.

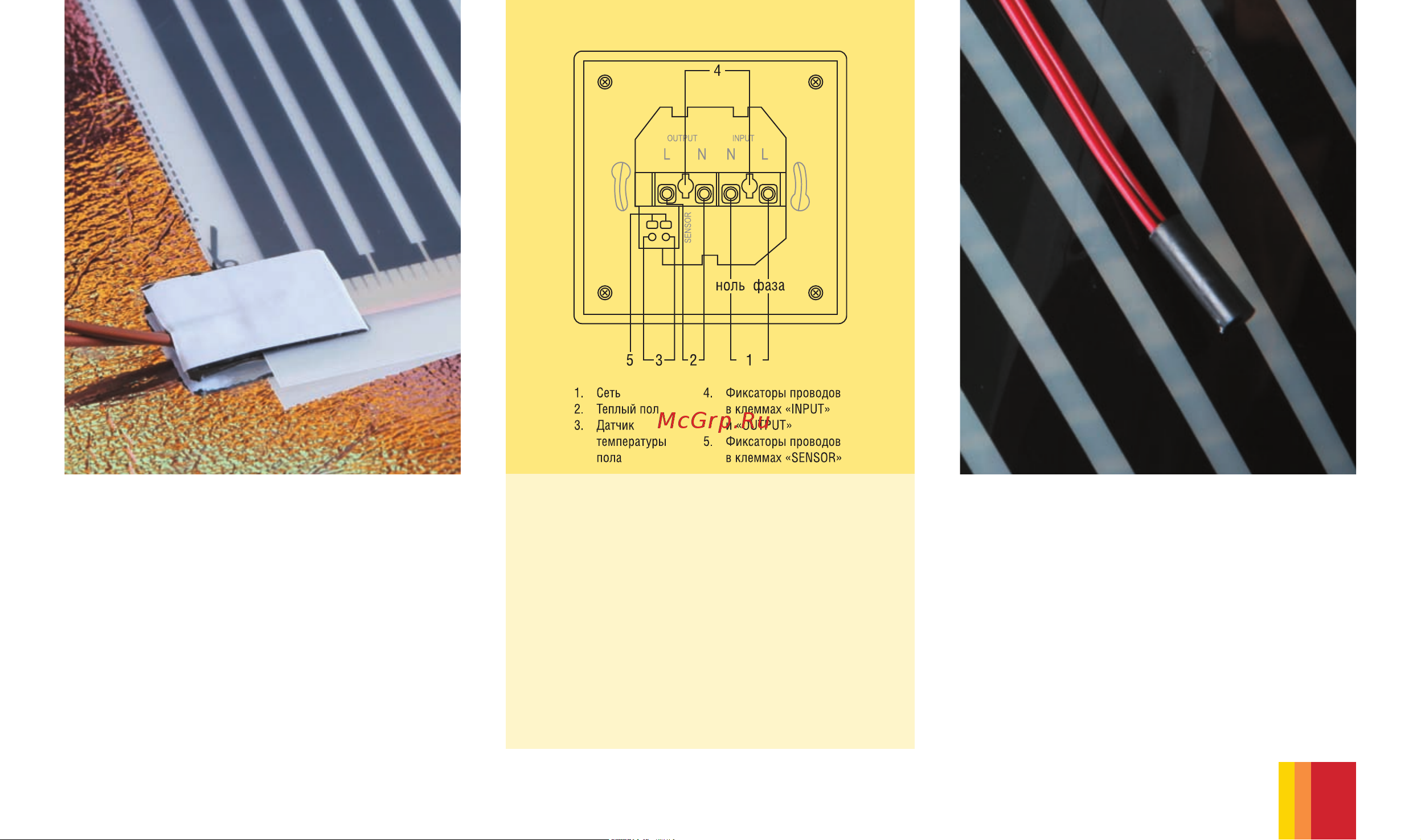

Рис. 21. Вид заизолированного контактного зажима

с подключенными проводами

Рис. 22. Пример подключения соединительных проводов

к терморегулятору CALEO UTH-10E

Рис. 23. Установка датчика температуры пола
