При укладке под мягкие напольные покрытия

устанавливайте датчик температуры пола в зоне

с минимальной нагрузкой на поверхность. Под датчик

в теплоотражающем материале делается канавка

(вырез, углубление) для последующей равномерности

поверхности напольного покрытия. При необходимо-

сти сделайте под датчик дополнительное углубление

в первичном полу.

Для системы мощностью 2 кВт и более рекомендуется

производить подключение через отдельный автомат.

21. Протестируйте систему обогрева.

21.1 Включите систему и установите температуру пола

не более 30 °С.

21.2 Проверьте нагрев каждой полосы термопленки.

20. Подключите терморегулятор к электрической сети

(рис. 28).

20.1 Подключение терморегулятора и питания от электри-

ческой сети должно быть выполнено квалифицирован-

ным электромонтажником.

20.2 Учтите при расчете мощности все дополнительные

электрические устройства, которые так же могут быть

подключены к этой сети.

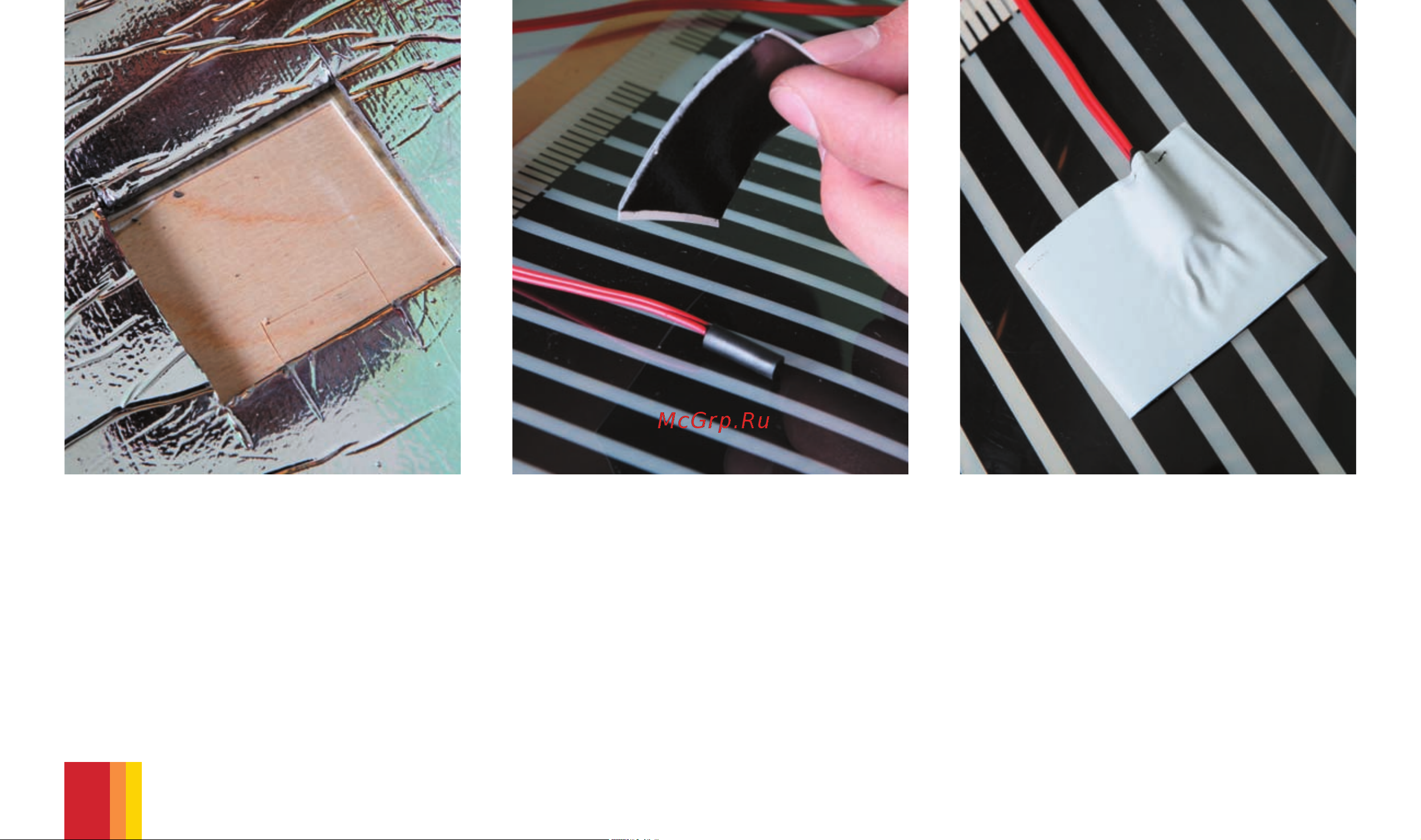

Рис. 24. Отверстие под датчик температуры пола

в теплоотражающем материале

Рис. 25. Датчик прикрепляется к термопленке битумной

изоляцией

Рис. 26. Установленный и приклеенный датчик температуры

пола. Вид снизу термопленки
