Глава 6 - Эксплуатация компрессора

Инструкция по эксплуатации и обслуживанию

стр. 39 из 54

ПРОЦЕДУРА ЗАПОЛНЕНИЯ ПУСТЫХ БАЛЛОНОВ

− Откройте вентиль на заполняющем устройстве (1, рис.8) и запустите компрессор (см. п.6.4.2)

− Откройте вентиль баллона (2). Регулярно (1 раз в 15 минут) дренируйте конденсат в процессе

заполнения. На моделях с автоматическим дренажем проверяйте регулярность срабатывания автомата.

Процесс заполнения не должен прерываться на время

более 10 минут во избежание повышения концентрации

СО2 в сжатом воздухе.

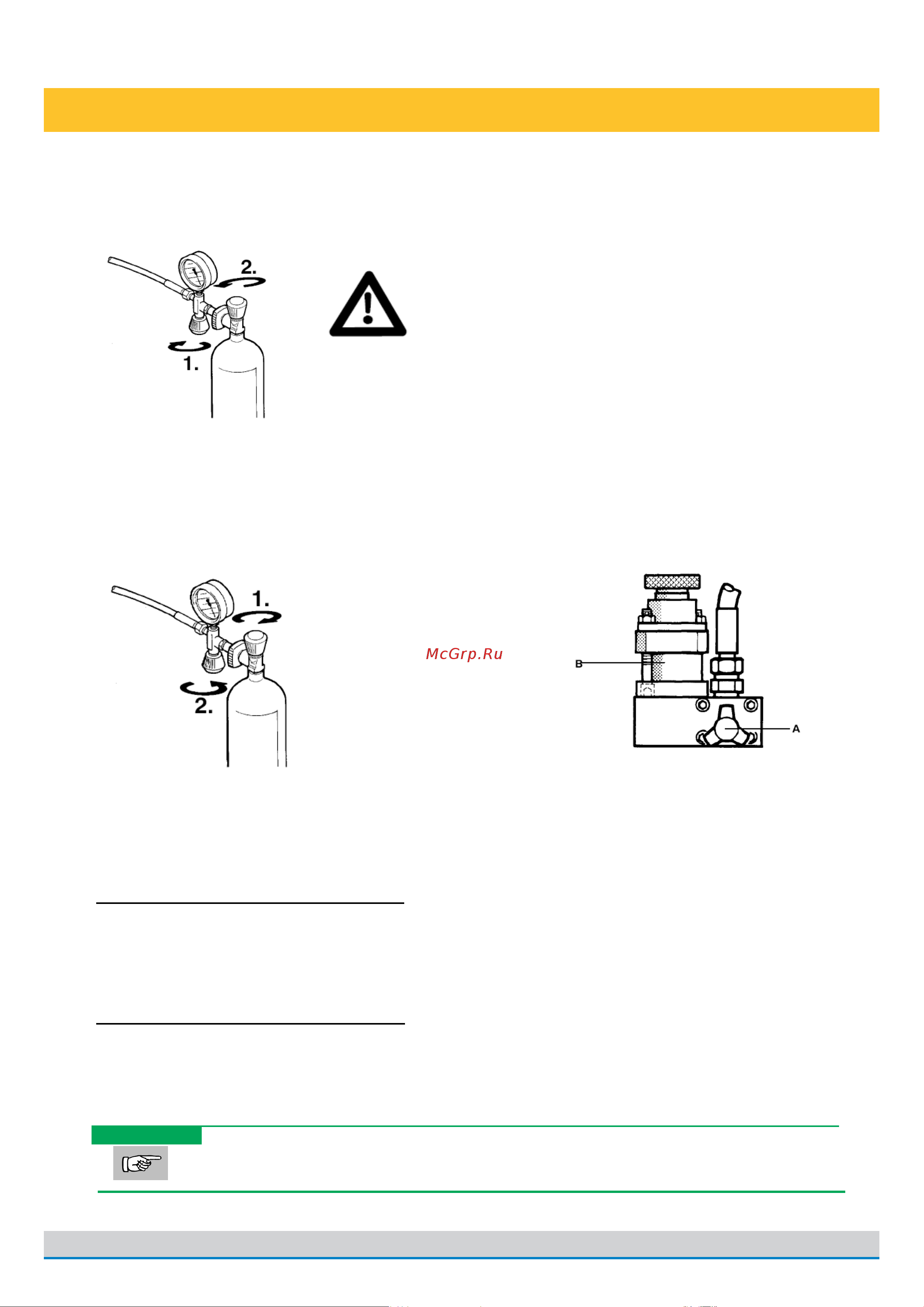

Рис.8. Заполнение баллона

ОТСОЕДИНЕНИЕ БАЛЛОНОВ

− После достижения финального давления в баллоне сначала закройте вентиль баллона (1,

рис.9), затем закройте вентиль заполняющего устройства поворотом по часовой стрелке до

упора (2).

− Отсоедините полный баллон.

Рис.9. Отсоединение

баллона

УСТРОЙСТВО ПЕРЕКЛЮЧЕНИЯ ДАВЛЕНИЯ PN300 / PN200

(Рис.10.) Это устройство дополнител

ьной комплектации позволяет заполнять баллоны с номинальным

давлением 200 бар при помощи компрессора с установленным давлением 300 бар. Предохранительный

клапан –B и заполняющая система PN200 соединены при помощи клапана с открывающим вентилем –A.

Рис.10. Устройство переключения давления

Заполнение баллонов на 200 бар:



Стравите давление в компрессоре открыв дренажные краники

Поверните вентиль –А (Рис.10) против часовой стрелки до упора

Подсоедините баллон, как указано выше, используя заполняющую систему PN200 – с

маховичком ЧЕРНОГО цвета.



Заполнение баллонов на 300 бар:

 Стравите давление в компрессоре открыв дренажные краники

 Поверните вентиль –А (Рис.10) по часовой стрелке до упо

ра

 Подсоедините баллон, как указано выше, используя заполняющую систему PN300 – с

маховичком КРАСНОГО цвета.

ВАЖНО

Обязательно сбрасывайте давление в компрессоре до открытия вентиля –A во

избежание повреждения клапана переключения давления.
