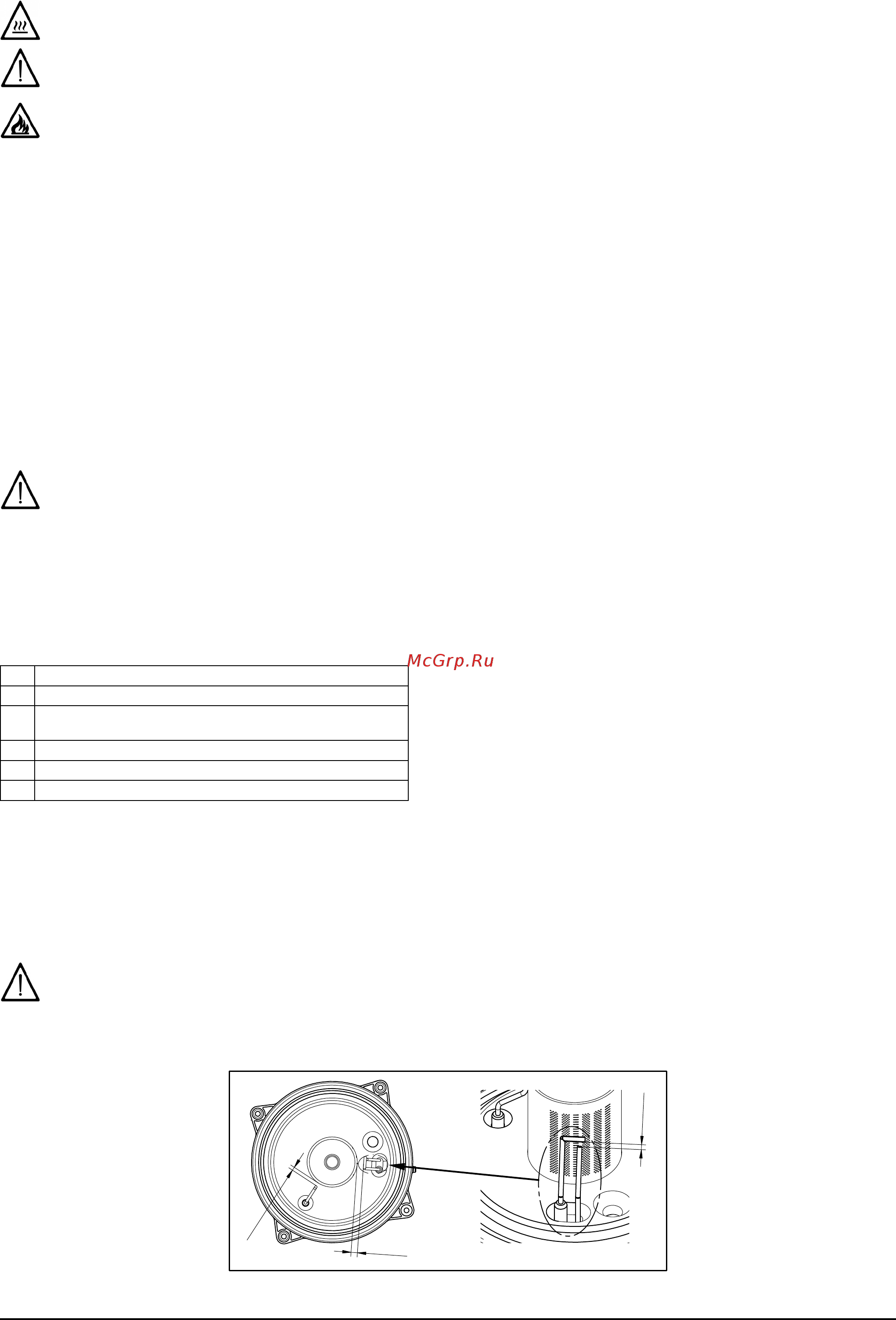

81
Раздел УСТАНОВЩИК (ru)
7219837.04 (1-08/16)
20. ЕЖЕГОДНОЕ ТЕХОБСЛУЖИВАНИЕ
Дождитесь охлаждения камеры сгорания и труб.
Перед выполнением любых операций отключить электропитание котла. По завершению технического осмотра
установить параметры работы котла в начальные позиции.
Чистку котла нельзя выполнять абразивными, едкими или легковоспламеняющимися средствами (такими как бензин,
ацетон и т.п.).
Для правильной и надежной работы котла необходимо ежегодно проверять:
• Внешний вид и непроницаемость прокладок газового контура и камеры сгорания. Замените поврежденные прокладки
новыми оригинальными прокладками;
• Состояние и правильное положение электрода зажигания и электрода-датчика пламени;
• Состояние горелки и ее крепление к алюминиевому фланцу;
• Отсутствие грязи внутри камеры сгорания. Для чистки используйте пылесос;
• Правильную настройку газового клапана;
• Давление в системе отопления;
• Давление в расширительном баке;
• Правильную работу вентилятора;
• Отсутствие загрязнений внутри дымохода и воздуховода;
• Отсутствие грязи в сифоне (для конденсационных котлов).
• Целостность магниевого анода, при его наличии (для котлов, оснащенных бойлером).
Для слива воды из сифона и его очистки не рекомендуется использовать крышку, расположенную на дне. Выньте
сифон из котла и промойте его струей воды. Заполните сифон чистой водой и установите его на место, обеспечив
герметичность и надежность всех соединений.
20.1 ГИДРАВЛИЧЕСКИЙ УЗЕЛ
В регионах, где жесткость воды выше значения 20 °F (1º F = 10 мг карбоната кальция на 1 литр воды), рекомендуем
установить полифосфатный дозатор или сходный умягчитель воды, который соответствует действующим нормам.
ОБОЗНАЧЕНИЯ НА СХЕМЕ ГИДРАВЛИЧЕСКОГО УЗЛА - "SECTION" E
A Винт крепления теплообменника ГВС
B Датчик приоритета ГВС с фильтром
C
Кран слива воды из котла / системы
(C-1 и C-2: доступ к крану C - снизу котла)
D Кран заполнения котла / системы
E Датчик температуры горячей воды
F Датчик давления воды в контуре отопления
20.1.1 ОЧИСТКА ФИЛЬТРА ХОЛОДНОЙ ВОДЫ
В гидравлическом узле котла ( B) установлен фильтр для холодной воды . Чтобы очистить его, выполните следующее:
• Слейте воду из контура ГВС.
• Отвинтите гайку на узле датчика приоритета ГВС.
• Выньте датчик вместе с фильтром.
• Удалите загрязнения.
При замене или чистке кольцевых прокладок “OR” для смазки не использовать других средств, кроме Molykote 111.
20.2 РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ
5 ±
1
4
±0,
5
1
0
±
1
CG_2190
