Baxi LUNA Platinum+ 1.32 GA 7219691-- [37/42] S e c t i o n d
![Baxi LUNA PLATINUM+ 1.24 GA [37/42] S e c t i o n d](/views2/1401782/page37/bg25.png)
121
SECTION D
7219837.04 (1-08/16)

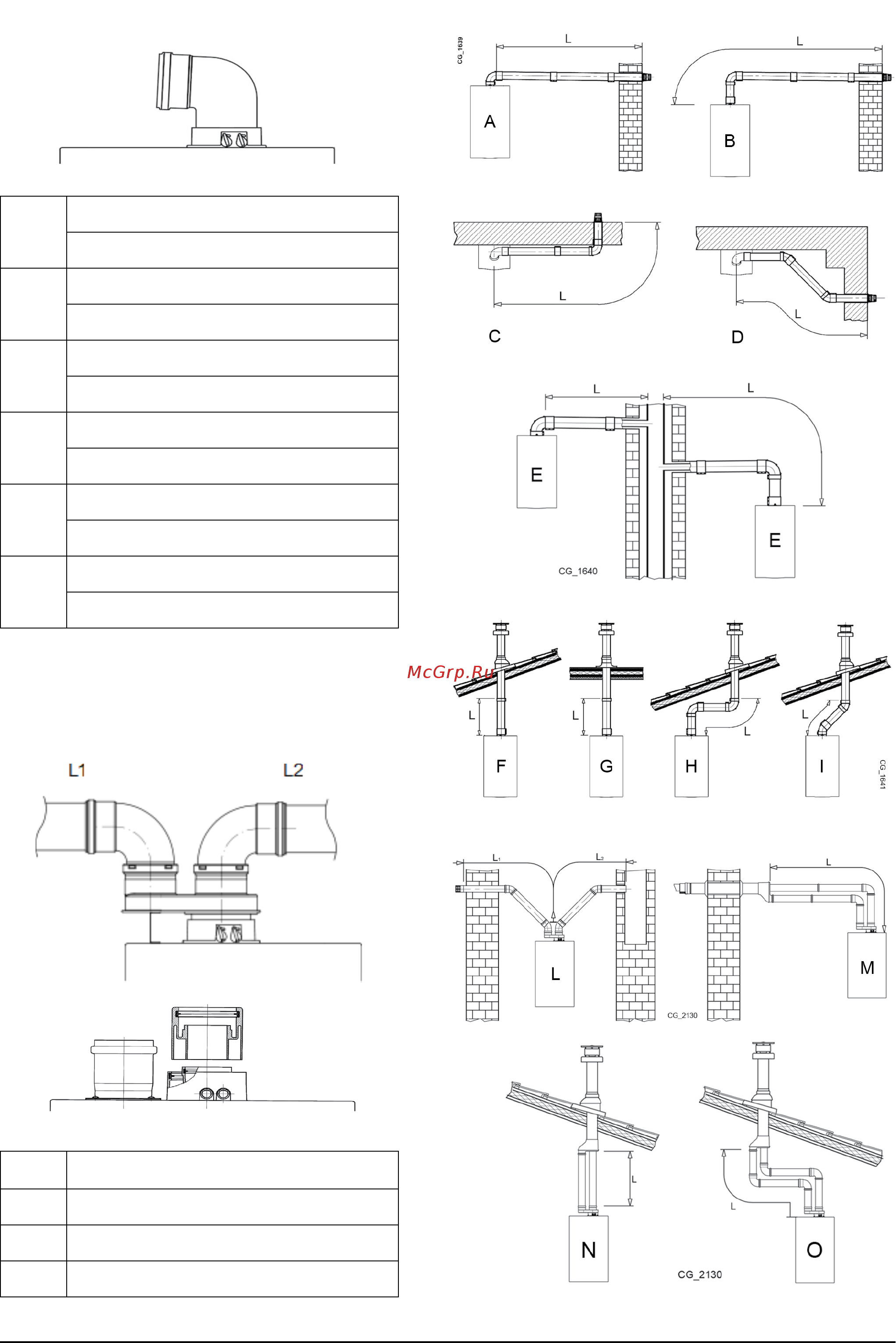

A B
Lmax = 10 m - Ø 60/100 mm
Lmax = 25 m - Ø 80/125 mm
C D
Lmax = 9 m - Ø 60/100 mm
Lmax = 24 m - Ø 80/125 mm
E
Lmax = 10 m - Ø 60/100 mm
Lmax = 25 m - Ø 80/125 mm
F G
Lmax = 10 m - Ø 60/100 mm
Lmax = 25 m - Ø 80/125 mm
H
Lmax = 8 m - Ø 60/100 mm
Lmax = 23 m - Ø 80/125 mm
I
Lmax = 9 m - Ø 60/100 mm
Lmax = 24 m - Ø 80/125 mm
L
(L1+L2) max = 80 m - Ø 80 mm
L1 max = 15 m
M
L max = 15 m
N
L max = 15 m
O
L max = 14 m
