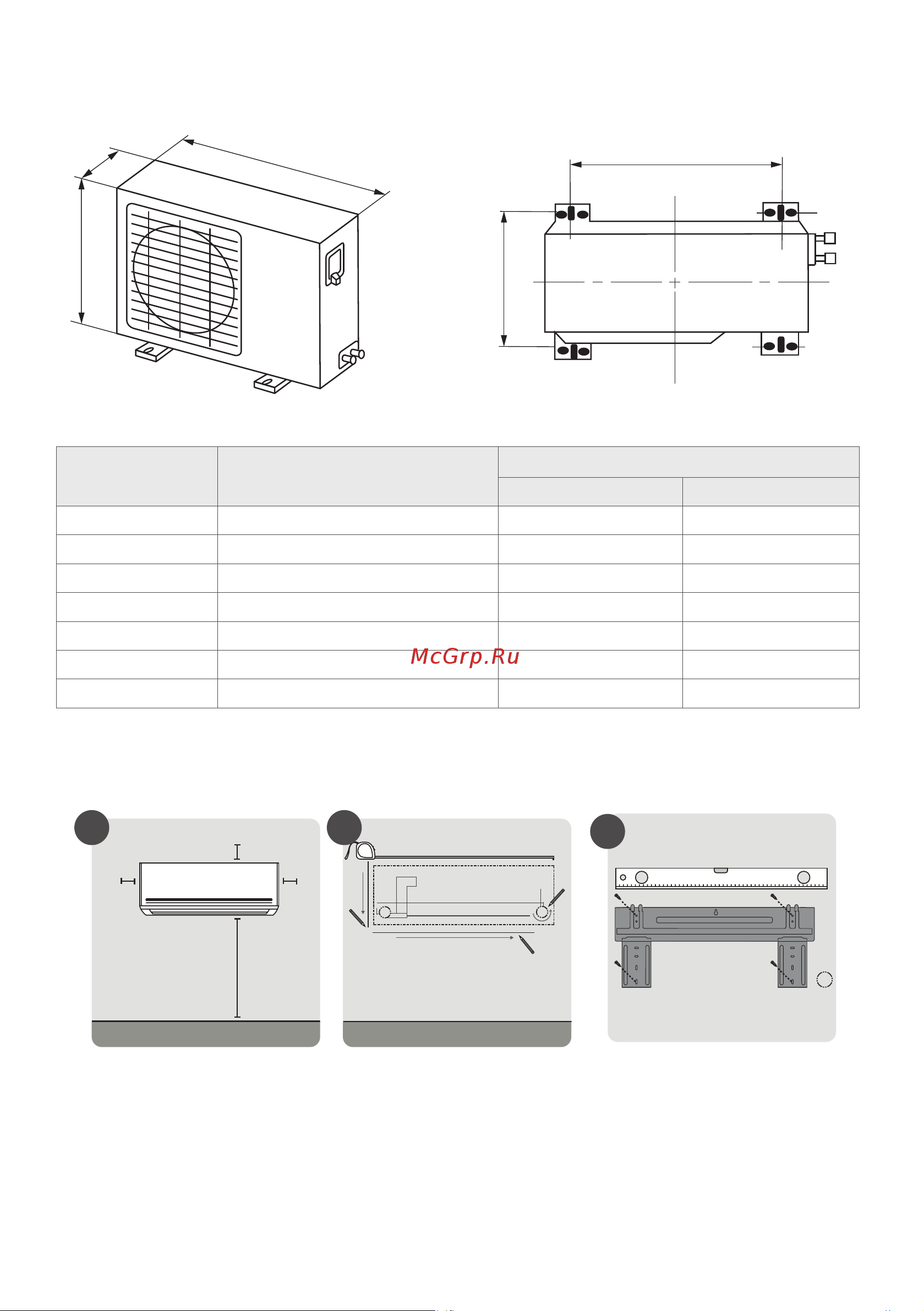

Наружный блок
Ш
Г
В
А
В
Модель
Размеры наружного блока, мм
Ш × В × Г
Размеры установочные
Расстояние A, мм Расстояние B, мм
LU-H07KPA2B 720 × 270 ×495 450 260
LU-H09KPA2 720 × 270 × 495 452 255
LU-H12KPA2 770 × 300 × 555 487 298
LU-H18KPA2 770 × 300 × 555 487 298
LU-H24KPA2 845 × 363 × 702 540 350
LU-H28KPA2 946 × 410 × 810 673 403
LU-H36KPA2 946 × 410 × 810 673 403
Монтаж внутреннего блока
Порядок монтажа (краткое описание этапов монтажа)
Закрепите монтажную пластину
внутреннего блока
1 2
3
12 см
2,3 м
12 см
15 см
Выберите место монтажа
внутреннего блока
Определите положение
отверстий для трубопроводов
