38

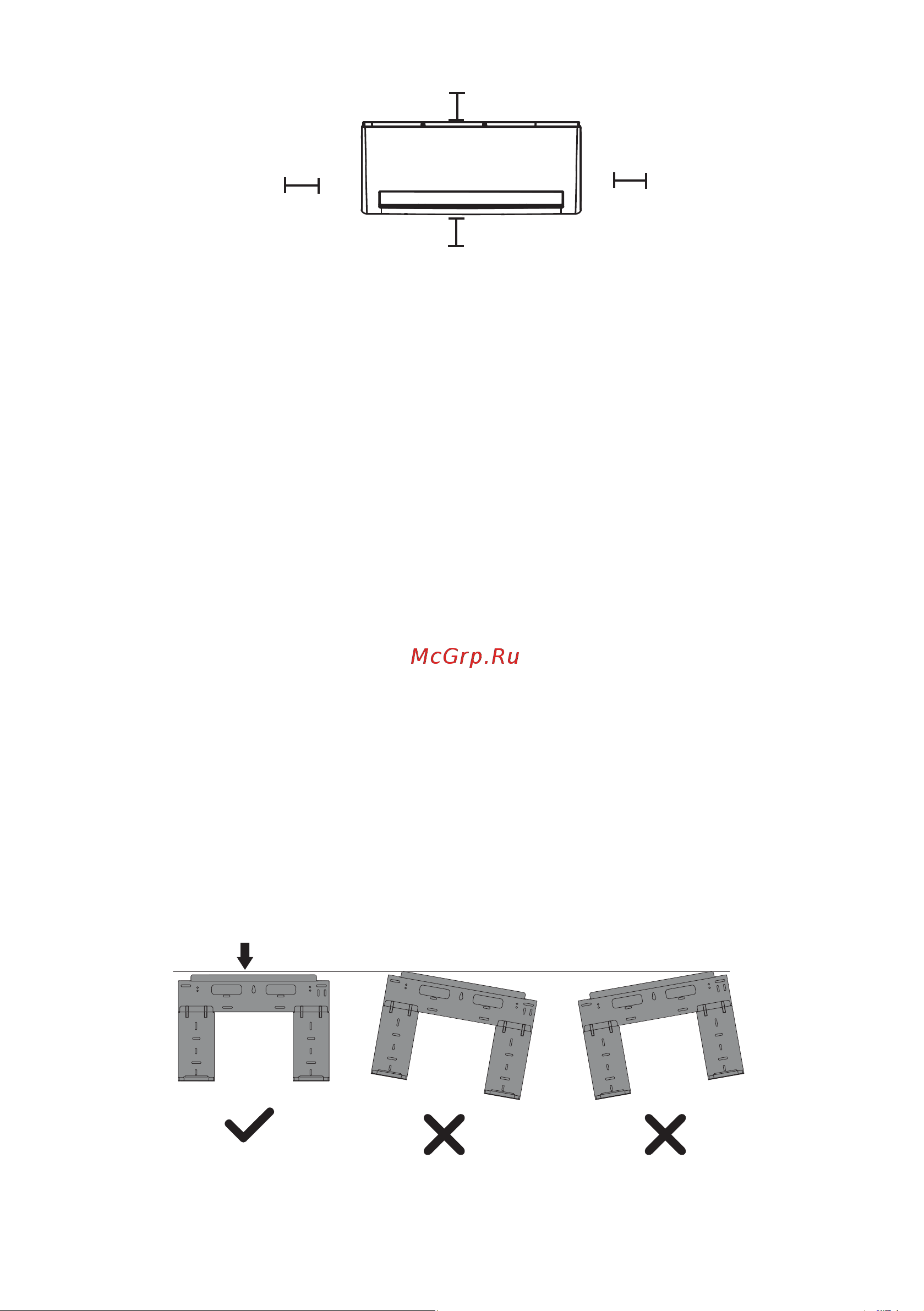

12 cм
или более
2,3 м или более
12 cм
или более
15 cм или более
НЕ устанавливайте блок в следующих местах:
рядом с любым источником тепла, пара или горючего газа;
рядом с легковоспламеняющимися предметами, такими как шторы или одежда
рядом с любым препятствием, которое может заблокировать свободную циркуляцию воз-
духа;
рядом с дверными проемами;
в местах, подверженных воздействию прямых солнечных лучей.
Этап 2. Определение положений отверстий в стене для трубопроводов.
Определите расположение отверстий в стене на основе положения монтажной пластины
(см. размеры монтажных пластин).
Сохраняйте строго горизонтальное положение монтажной пластины используя уровень.
При отсутствии уже смонтированных коммуникаций следует предусмотреть достаточно места для
отверстия в стене (см. этап 4) для сигнального кабеля и трубопровода хладагента, соединяющих
внутренний и наружный блоки. По умолчанию все трубопроводы располагаются с правой стороны
внутреннего блока (если смотреть с передней стороны блока). Однако имеется возможность рас-
положить трубопроводы как с правой, так и с левой стороны блока.
Этап 3. Крепление монтажной пластины к стене.
Монтажная пластина — это устройство, на которое будет закреплен внутренний блок.
Отверните винт, который крепит монтажную пластину к задней части внутреннего блока.
Установите монтажную пластину на стену, сохраняя горизонтальное положение. Проверяйте
правильность монтажа с помощью уровня.
Просверлите в стене 5–8 зависимости от модели оборудования) отверстий и вставьте в от-
верстия дюбели (кирпичная или бетонная стена). Закрепите монтажную пластину при помощи
5–8 винтов зависимости от модели оборудования). Сверлите отверстия и закрепляйте мон-
тажную пластину с учетом отверстий в монтажной пластине и структурой стены.
Правильное расположение монтажной пластины
