Модификации R2m2, R2m3, R2m5 не имеют защиты от переполюсовки, строго

соблюдать полярность при подключении, могут выйти из строя при неправильном

подключении!

В зависимости от выбранного варианта питания необходимо установить перемычку

INT/EXP POWER в правильное положение (смотрите раздел 11.2)!

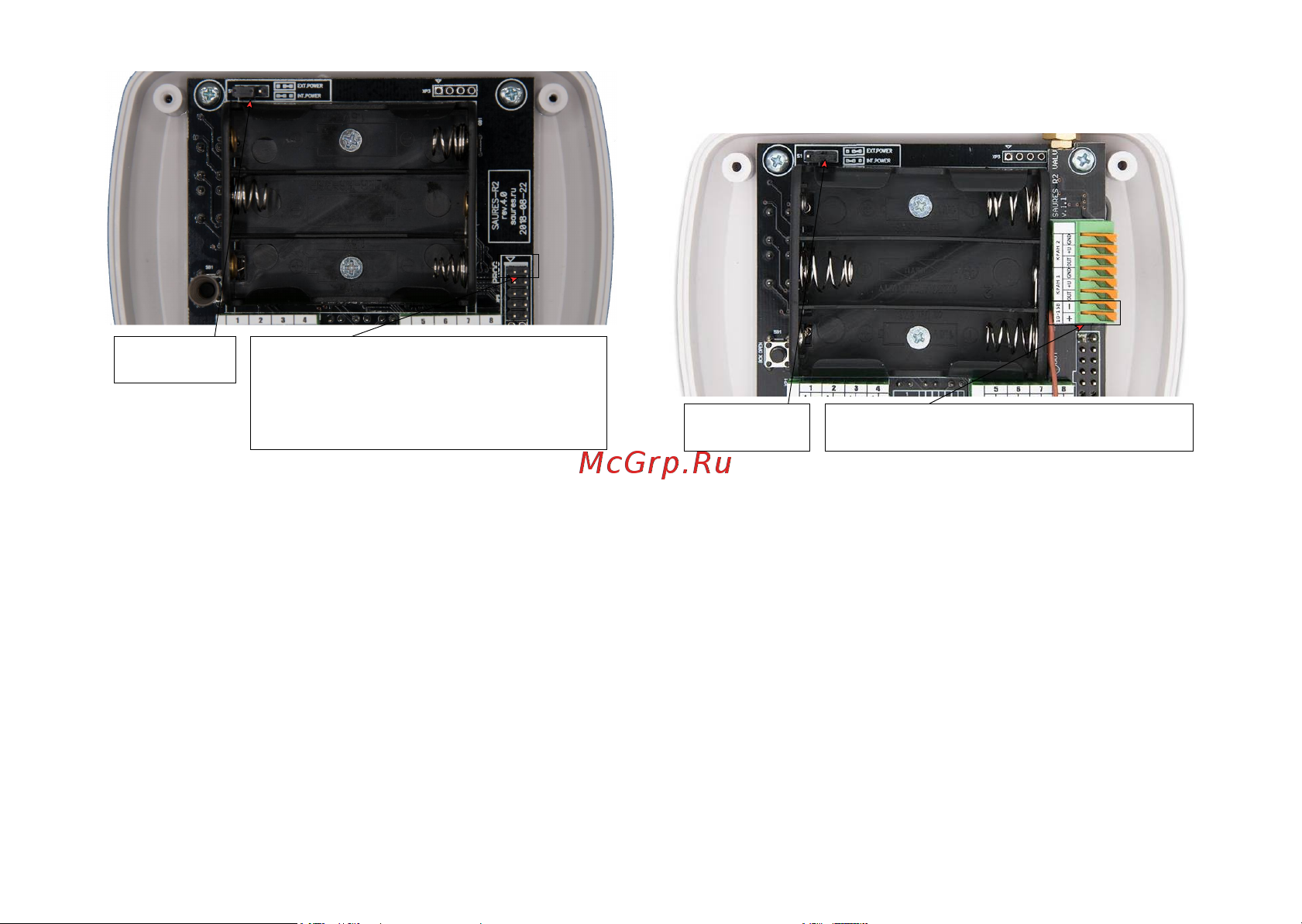

Клеммы для блока питания 5.0-5.5 Вольт (в

модификациях R2m2, R2m3, R2m5)

Стрелкой отмечена клемма подключения ПЛЮС блока

питания

Коричневый проводник – ПЛЮС блока питания

Белый проводник – МИНУС блока питания

Перемычка

INT/EXT POWER

Клеммы для блока питания 10-15 Вольт (в

модификации R2m6)

Перемычка

INT/EXT POWER
