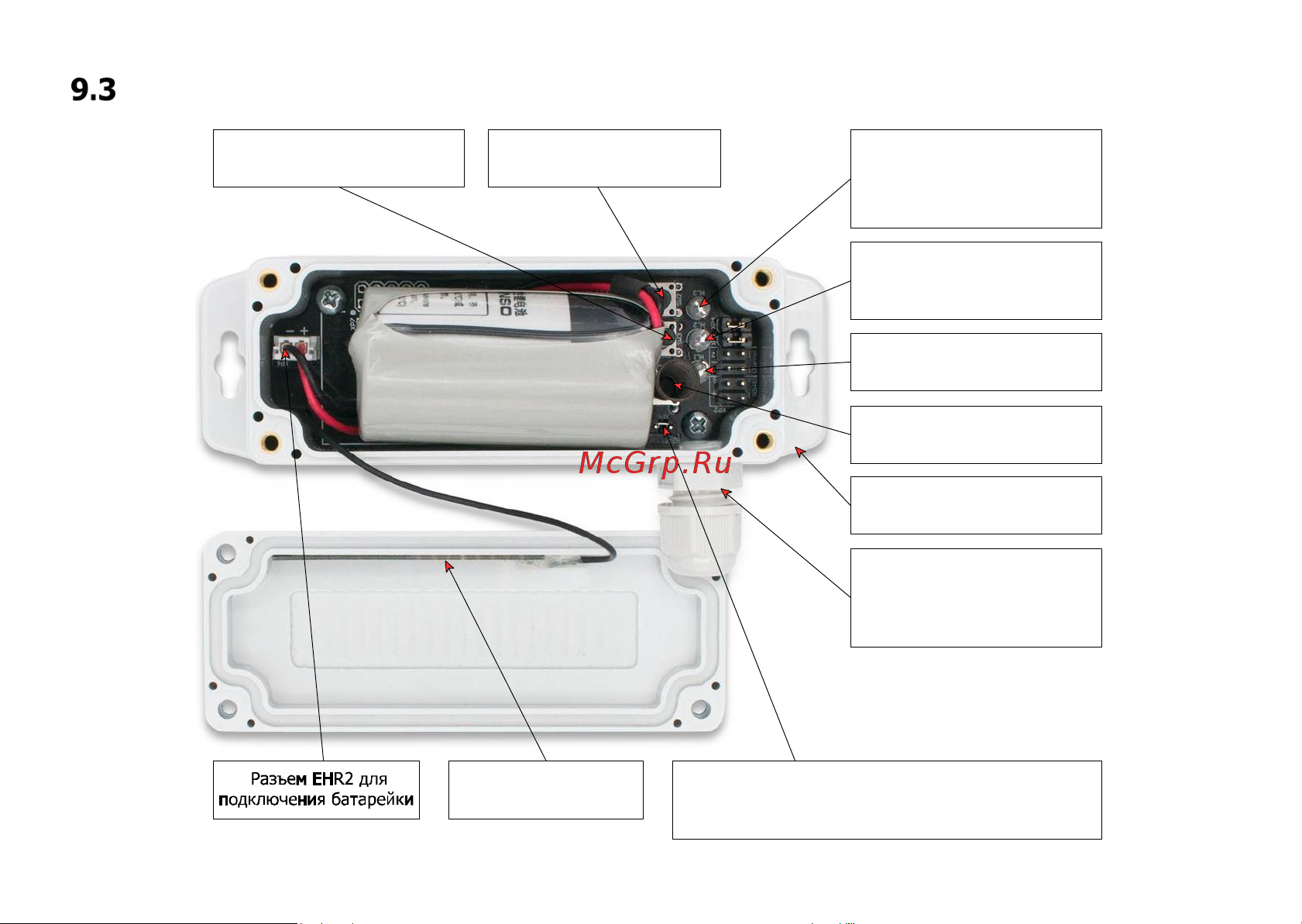

Контроллер R4

светодиод зеленого цвета

индикация рабочего режима

светодиод голубого цвета

индикация активности радио

модуля

светодиод красного

цвета индикация

ошибки/аварии/сработки

датчика

кнопка перевода устройства

в режим настройки

кнопка немедленной

передачи данных на сервер

Гермоввод с кабельным

выводом (может

отсутствовать в зависимости

от модификации)

Фланцы для крепления

контроллера к поверхности

W-Fi антенна 2 dBm с

разъмом UFL

Кнопка-датчик вскрытия

корпуса

Перемычка Sensor PWR для управления питанием

устройств RS-485: снята - питание не подается,

одета - питание подается в момент опроса
