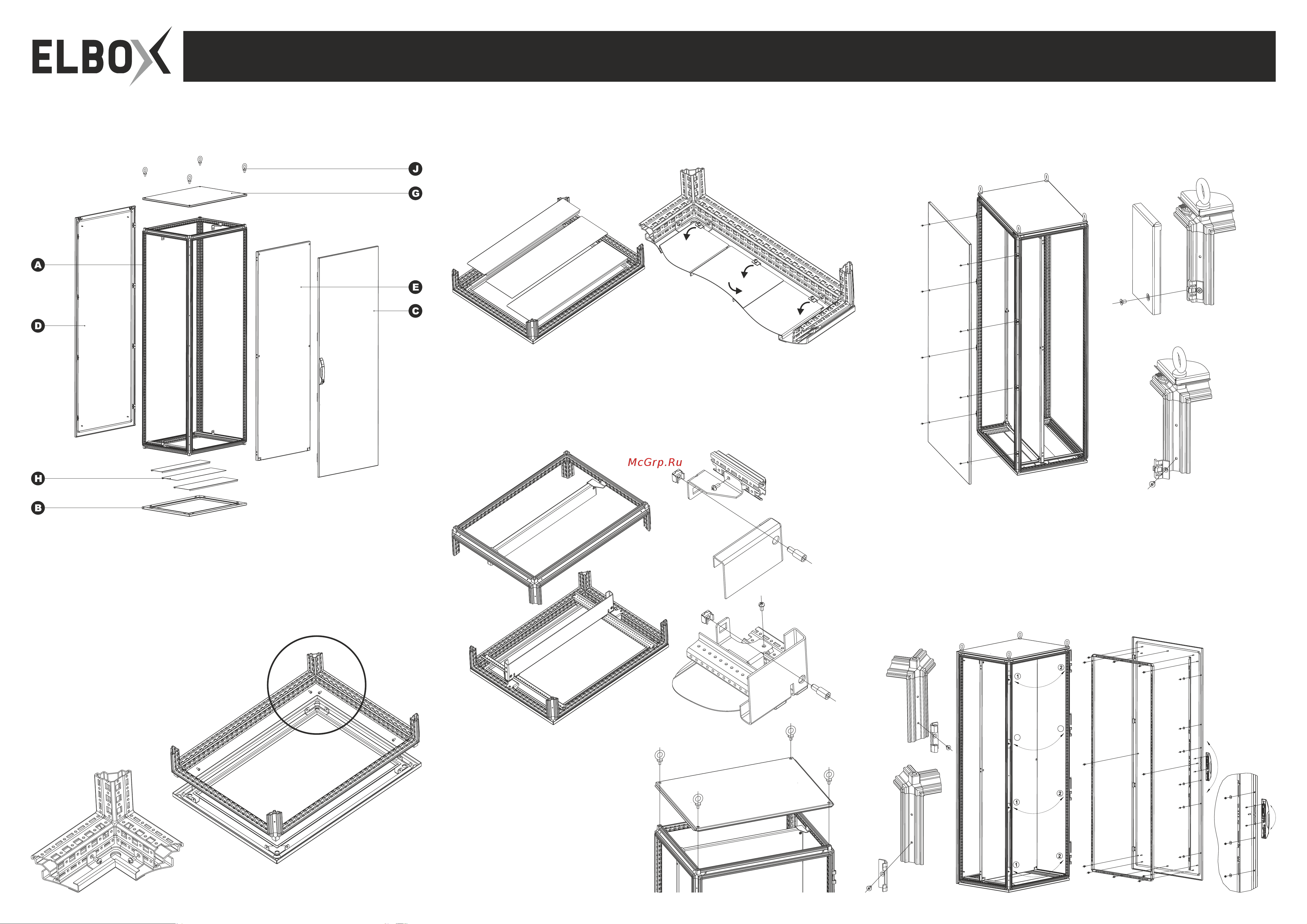

Корпус поставляется в собранном виде

А – каркас – 1 шт.

В – основание – 1 шт.

С – дверь – 1(2) шт.

D – обшивка задняя – 1 шт.

Е – панель монтажная – 1 шт.

ÊÎÌÏËÅÊÒ ÏÎÑÒÀÂÊÈ

Ðóêîâîäñòâî ïî ñáîðêå: êîðïóñ ýëåêòðîòåõíè÷åñêîãî øêàôà ÅÌS

G – крыша – 1 шт.

Н – панели основания – 3/4(6/8) шт.

J – рым болт – 4 шт.

ÄÅÌÎÍÒÀÆ ÎÑÍÎÂÀÍÈß

Для демонтажа основания удалите

резьбоформирующие винты М5

фиксирующие его к каркасу.

ÓÑÒÀÍÎÂÊÀ ÊÀÁÅËÜÍÛÕ ÂÂÎÄÎÂ

Для изменения положения панелей кабельного ввода отпустите винтовые прижимы

фиксирующие их. Сдвиньте панели в нужное положение и зафиксируйте с помощью

прижимов.

ÄÅÌÎÍÒÀÆ ÌÎÍÒÀÆÍÎÉ ÏÀÍÅËÈ

Для демонтажа панели удалите болты М8 фиксирующие монтажную панель

к крепежным кронштейнам. Для измерения глубины установки панели удалите

резьбоформирующие винты М5 фиксирующие кронштейны. Установите кронштейны

на нужную глубину и зафиксируйте их резьбоформирующими винтами. Установите

монтажную панель.

ÄÅÌÎÍÒÀÆ ÊÐÛØÈ

Для демонтажа крыши удалите рым-болты

фиксирующие ее к каркасу.

Внимание! Демонтаж крыши

осуществляется только при снятых

задней и боковыхстенках.

ÄÅÌÎÍÒÀÆ ÇÀÄÍÅÉ ÑÒÅÍÊÈ

Для демонтажа задней стенки удалите винты М6 фиксирующие ее к кронштейнам.

При необходимости демонтируйте кронштейны, удалив резьбоформирующие

винты М6 фиксирующие их к каркасу.

ÏÅÐÅÍÀÂÅÑÊÀ ÄÂÅÐÈ

Для демонтажа двери извлеките штифты и снимите дверь. Для перенавески двери

на другую сторону произведите демонтаж завес (1) и петель (2), удалив

резьбоформирующие винты М6 фиксирующие их к каркасу. Закрепите завесы

и петли на каркас, поменяв их местами. Переверните дверь. Демонтируйте ригеля

удалив гайки М6 и направляющие, и замок удалив винты М5. Переверните замок

и произведите монтаж на дверь вместе с ригелями. Для демонтажа монтажной

рамы двери удалите гайки М6, фиксирующие ее.
