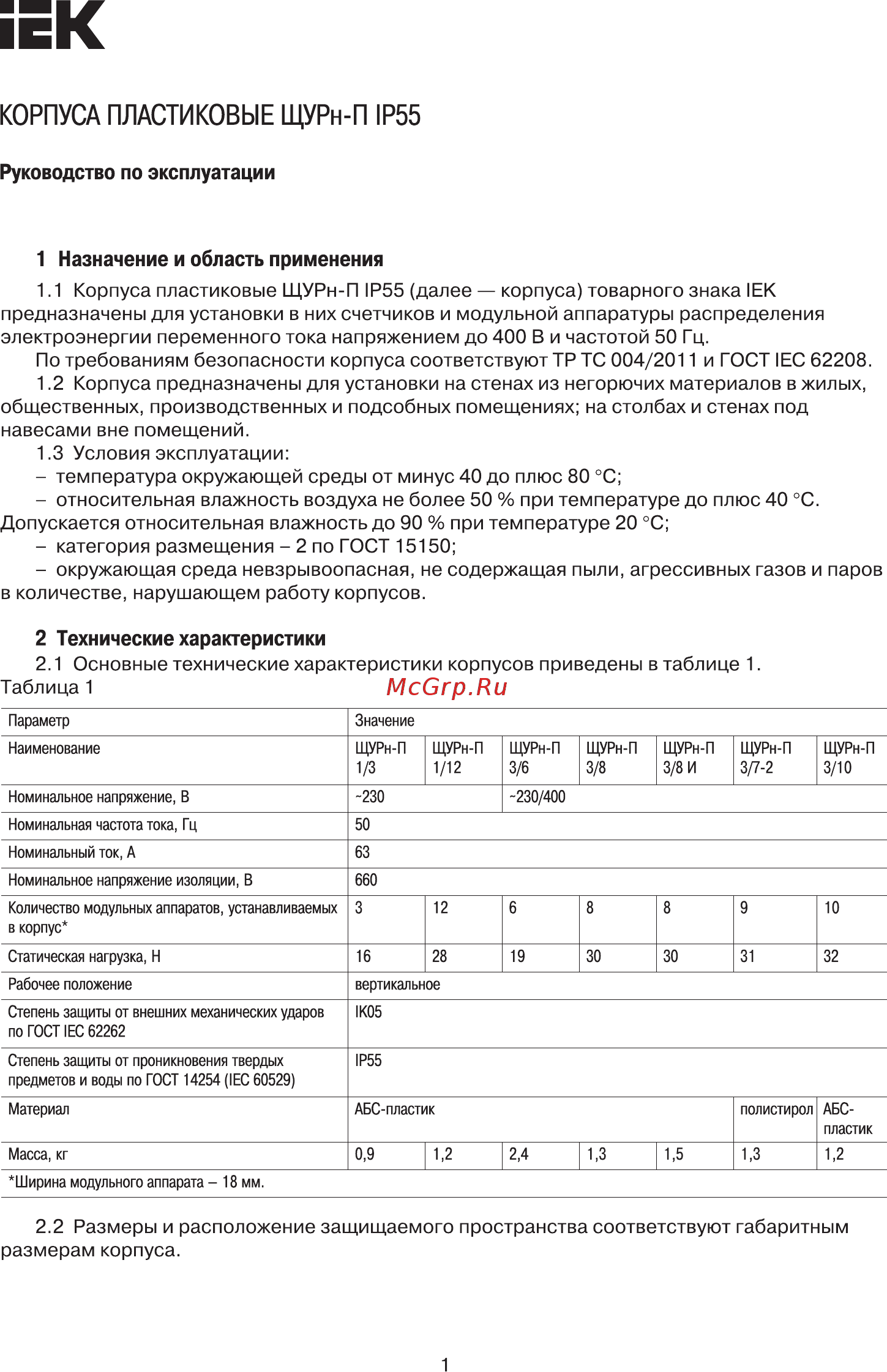

КОРПУСА ПЛАСТИКОВЫЕ ЩУРн П IР55 Руководство по эксплуатации 1 Назначение и область применения 1 1 Корпуса пластиковые ЩУРн П IP55 далее корпуса товарного знака IEK предназначены для установки в них счетчиков и модульной аппаратуры распределения электроэнергии переменного тока напряжением до 400 В и частотой 50 Гц По требованиям безопасности корпуса соответствуют ТР ТС 004 2011 и ГОСТ IEC 62208 1 2 Корпуса предназначены для установки на стенах из негорючих материалов в жилых общественных производственных и подсобных помещениях на столбах и стенах под навесами вне помещений 1 3 Условия эксплуатации температура окружающей среды от минус 40 до плюс 80 С относительная влажность воздуха не более 50 при температуре до плюс 40 С Допускается относительная влажность до 90 при температуре 20 С категория размещения 2 по ГОСТ 15150 окружающая среда невзрывоопасная не содержащая пыли агрессивных газов и паров в количестве нарушающем работу корпусов 2 Технические характеристики 2 1 Основные технические характеристики корпусов приведены в таблице 1 Таблица 1 Параметр Значение Наименование ЩУРн П ЩУРн П ЩУРн П ЩУРн П ЩУРн П ЩУРн П ЩУРн П 1 3 1 12 3 6 3 8 3 8 И 3 7 2 3 10 Номинальное напряжение В 230 Номинальная частота тока Гц 50 Номинальный ток А 63 230 400 Номинальное напряжение изоляции В 660 Количество модульных аппаратов устанавливаемых 3 12 6 8 8 9 10 Статическая нагрузка Н 16 28 19 30 30 31 32 Рабочее положение вертикальное Степень защиты от внешних механических ударов IK05 полистирол АБС в корпус по ГОСТ IEC 62262 Степень защиты от проникновения твердых IP55 предметов и воды по ГОСТ 14254 IEC 60529 Материал АБС пластик Масса кг 0 9 пластик 1 2 2 4 1 3 1 5 1 3 Ширина модульного аппарата 18 мм 2 2 Размеры и расположение защищаемого пространства соответствуют габаритным размерам корпуса 1 1 2
