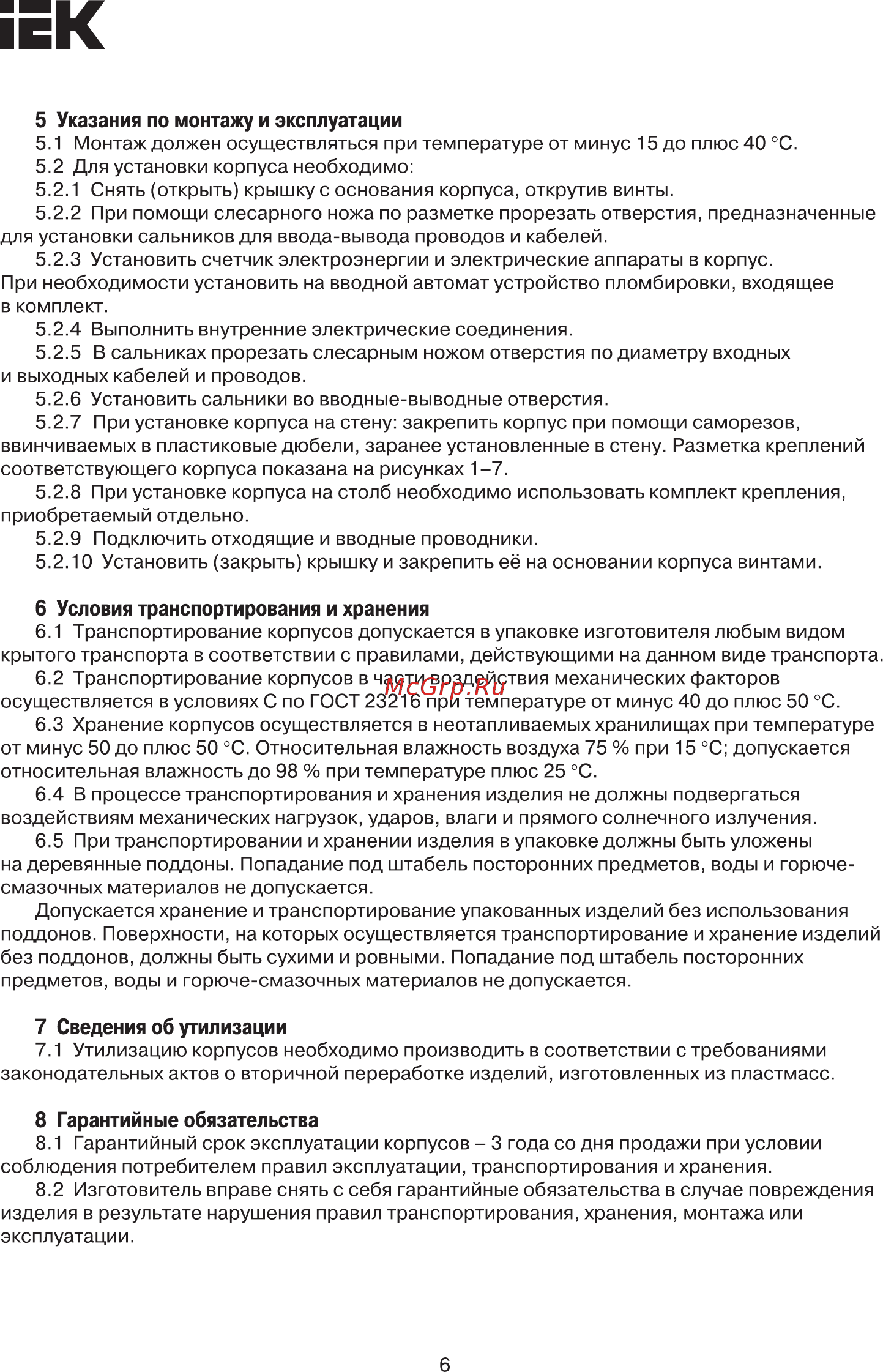

ЕК 5 Указания по монтажу и эксплуатации 5 1 Монтаж должен осуществляться при температуре от минус 15 до плюс 40 С 5 2 Для установки корпуса необходимо 5 2 1 Снять открыть крышку с основания корпуса открутив винты 5 2 2 При помощи слесарного ножа по разметке прорезать отверстия предназначенные для установки сальников для ввода вывода проводов и кабелей 5 2 3 Установить счетчик электроэнергии и электрические аппараты в корпус При необходимости установить на вводной автомат устройство пломбировки входящее в комплект 5 2 4 Выполнить внутренние электрические соединения 5 2 5 В сальниках прорезать слесарным ножом отверстия по диаметру входных и выходных кабелей и проводов 5 2 6 Установить сальники во вводные выводные отверстия 5 2 7 При установке корпуса на стену закрепить корпус при помощи саморезов ввинчиваемых в пластиковые дюбели заранее установленные в стену Разметка креплений соответствующего корпуса показана на рисунках 1 7 5 2 8 При установке корпуса на столб необходимо использовать комплект крепления приобретаемый отдельно 5 2 9 Подключить отходящие и вводные проводники 5 2 10 Установить закрыть крышку и закрепить её на основании корпуса винтами 6 Условия транспортирования и хранения 6 1 Транспортирование корпусов допускается в упаковке изготовителя любым видом крытого транспорта в соответствии с правилами действующими на данном виде транспорта 6 2 Транспортирование корпусов в части воздействия механических факторов осуществляется в условиях С по ГОСТ 23216 при температуре от минус 40 до плюс 50 С 6 3 Хранение корпусов осуществляется в неотапливаемых хранилищах при температуре от минус 50 до плюс 50 С Относительная влажность воздуха 75 при 15 С допускается относительная влажность до 98 при температуре плюс 25 С 6 4 В процессе транспортирования и хранения изделия не должны подвергаться воздействиям механических нагрузок ударов влаги и прямого солнечного излучения 6 5 При транспортировании и хранении изделия в упаковке должны быть уложены на деревянные поддоны Попадание под штабель посторонних предметов воды и горюче смазочных материалов не допускается Допускается хранение и транспортирование упакованных изделий без использования поддонов Поверхности на которых осуществляется транспортирование и хранение изделий без поддонов должны быть сухими и ровными Попадание под штабель посторонних предметов воды и горюче смазочных материалов не допускается 7 Сведения об утилизации 7 1 Утилизацию корпусов необходимо производить в соответствии с требованиями законодательных актов о вторичной переработке изделий изготовленных из пластмасс 8 Гарантийные обязательства 8 1 Гарантийный срок эксплуатации корпусов 3 года со дня продажи при условии соблюдения потребителем правил эксплуатации транспортирования и хранения 8 2 Изготовитель вправе снять с себя гарантийные обязательства в случае повреждения изделия в результате нарушения правил транспортирования хранения монтажа или эксплуатации 6
