Стронг С-110 левый С-110-L Буклет

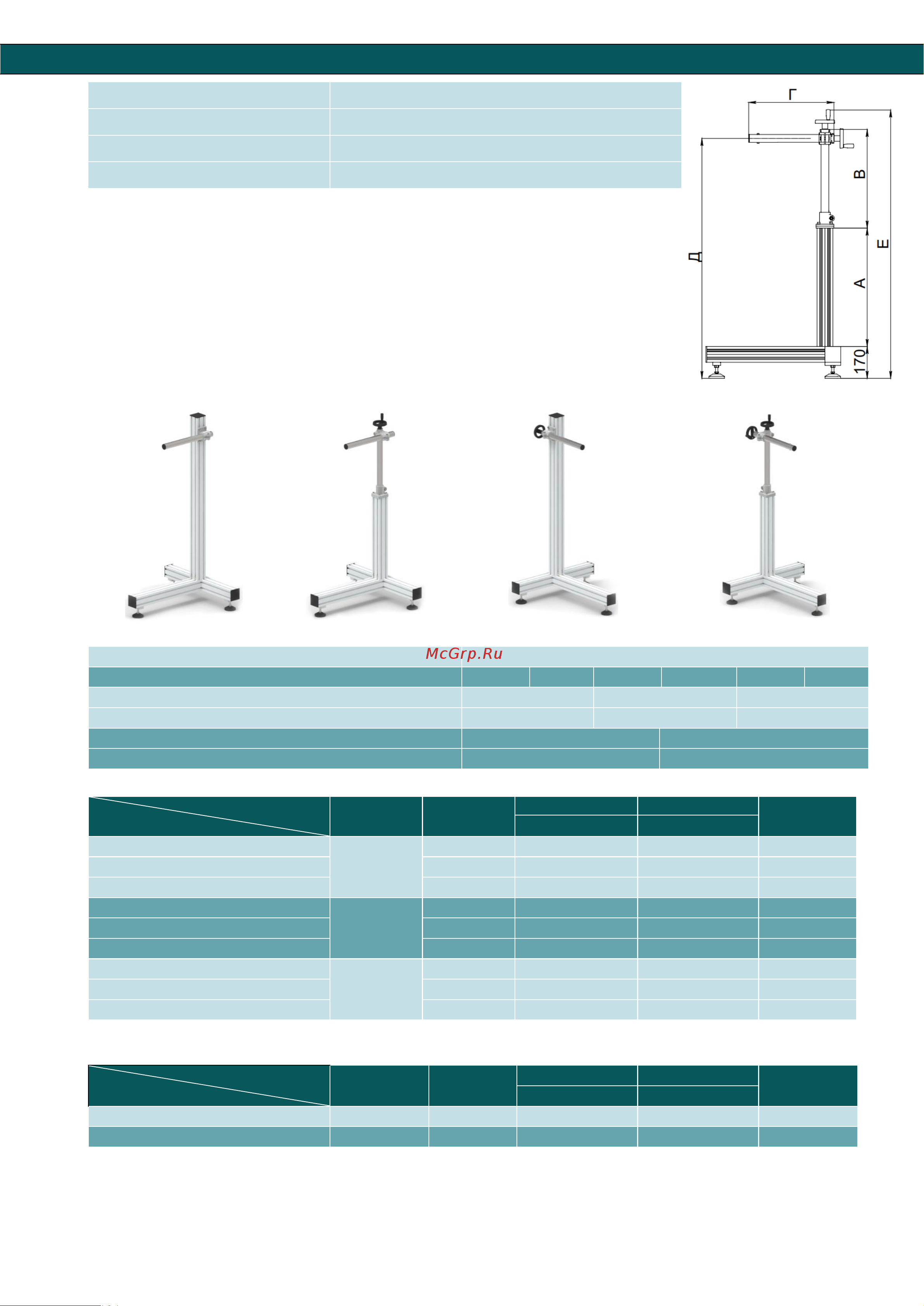

Стойки Т для нанесения этикетки сверху
Стойка СТ-Р-ААА-ВВВ-ГГГ
Р - две регулировки
Стойка СТ-В-ААА-ВВВ-ГГГ
В - только вертикальная регулировка
Стойка СТ-Г-ААА-ГГГ
Г - только горизонтальная регулировка
Стойка СТ-Б-ААА-ГГГ
Б - без регулировок
Для обеспечения высоты нанесения этикеток, во всем диапазоне
размеров продукции на каждом конкретном конвейере стойка собира-
ется из нескольких элементов, обозначения которых приведены на ри-
сунке, а их значения в таблице. Вертикальная основа высотой «А» 500
мм используется для нанесения этикеток на продукцию с боку. Основа
высотой «А» 1600 мм – в стойках без вертикальной регулировки.
Материал стоек – анодированный алюминий и нержавеющая
сталь. Ходовые винты с трапецеидальной резьбой, не требующей чрез-
мерных усилий на регулировочном маховике.
Без регулировок
Вертикальная
Горизонтальная
Размеры элементов стоек.
Основание стойки «Т»
680 х 700
Вертикальная опора А:
500
800
1000
1200
1400
1600
Вертикальная труба В:
500
600
700
Диапазоны регулировок по вертикали Вр:
350
450
550
Горизонтальная труба Г:
430
530
Диапазоны регулировок по горизонтали Гр:
220
320
Стойки СТ-Р и СТ-В. С регулировкой по вертикали
Размер (мм)
Модель
А
Вр
Вп
Д
Е
(мин-макс)
(мин-макс)
СТ-Р(СТ-В) 800-500-ГГГ
800
350
695-1125
1080-1430
1570
СТ-Р(СТ-В) 800-600-ГГГ
450
695-1225
1080-1530
1670
СТ-Р(СТ-В) 800-700-ГГГ
550
695-1325
1080-1630
1770
СТ-Р(СТ-В) 1000-500-ГГГ
1000
350
895-1325
1280-1630
1770
СТ-Р(СТ-В) 1000-600-ГГГ
450
895-1425
1280-1730
1870
СТ-Р(СТ-В) 1000-700-ГГГ
550
895-1525
1280-1830
1970
СТ-Р(СТ-В) 1200-500-ГГГ
1200
350
1095-1525
1480-1830
1970
СТ-Р(СТ-В) 1200-600-ГГГ
450
1095-1625
1480-1930
2070
СТ-Р(СТ-В) 1200-700-ГГГ
550
1095-1725
1480-2030
2170
Вп – высота продукта от пола Вп = Вк + РВп (высота конвейера + размер вертикальный продукта)
Стойки СТ-Г и СТ-Б. Без регулировки по вертикали.
Размер (мм)
Модель
А
Вр
Вп
Д
Е
(мин-макс)
мах
СТ-Г(СТ-Б) 1400-ГГГ
1400
-
170-1215
1520
1570
СТ-Г(СТ-Б) 1800-ГГГ
1800
-
170-1615
1920
1970
Диапазон возможных высот продукции указан с учетом изменения положения аппликатора с вер-
тикального на горизонтальное при установке крепления сверху.
Значения в таблицах приведены для установки стоек на опоры, использование колес увеличи-
вает все вертикальные размеры на 60 миллиметров.
