1. НАЗНАЧЕНИЕ
1.1 Конденсаторы для ус тройств компенсации реактивной мощнос ти EKF
PROxima (далее
–
конденсаторы) предназначены для индивидуальной,
групповой и централизованной коррекции коэффициента мощности
для компенсации индуктивной реактивной мощности в промышлен-
ном оборудовании. Индуктивная мощность в сети нежелательна для
поставщика энергии и должна быть устранена с помощью коррекции
коэффициента мощности.
1.2 Силовые конденсаторы изготавливаются с использованием технологии
МКР. При производстве конденсаторов используется металлизированная
полипропиленовая плёнка со свой ствами самовосстановления и малыми
потерями диэлектрика, высоким значением сопротивления изоляции,
низкой диэлектрической абсорбцией и высокой диэлектрической проч-
ностью. Конденсаторы при этом наполнены инертным газом (N2) или
полутвёрдой полимерной заливкой для 50 кВАр. Заливка не токсична
и экологически чистая.
1.3 Трёхфазные конденсаторы состоят из трёх ёмкостных элементов,
соединённых по схеме «треугольник» (рисунок 1).
КПС-0,40-10-3 EKF PROxima
Конденсаторы косинусные КПС
Номинальное напряжение, кВ
Номинальная мощность, квар
Количество фаз
Торговая марка
Обозначение серии

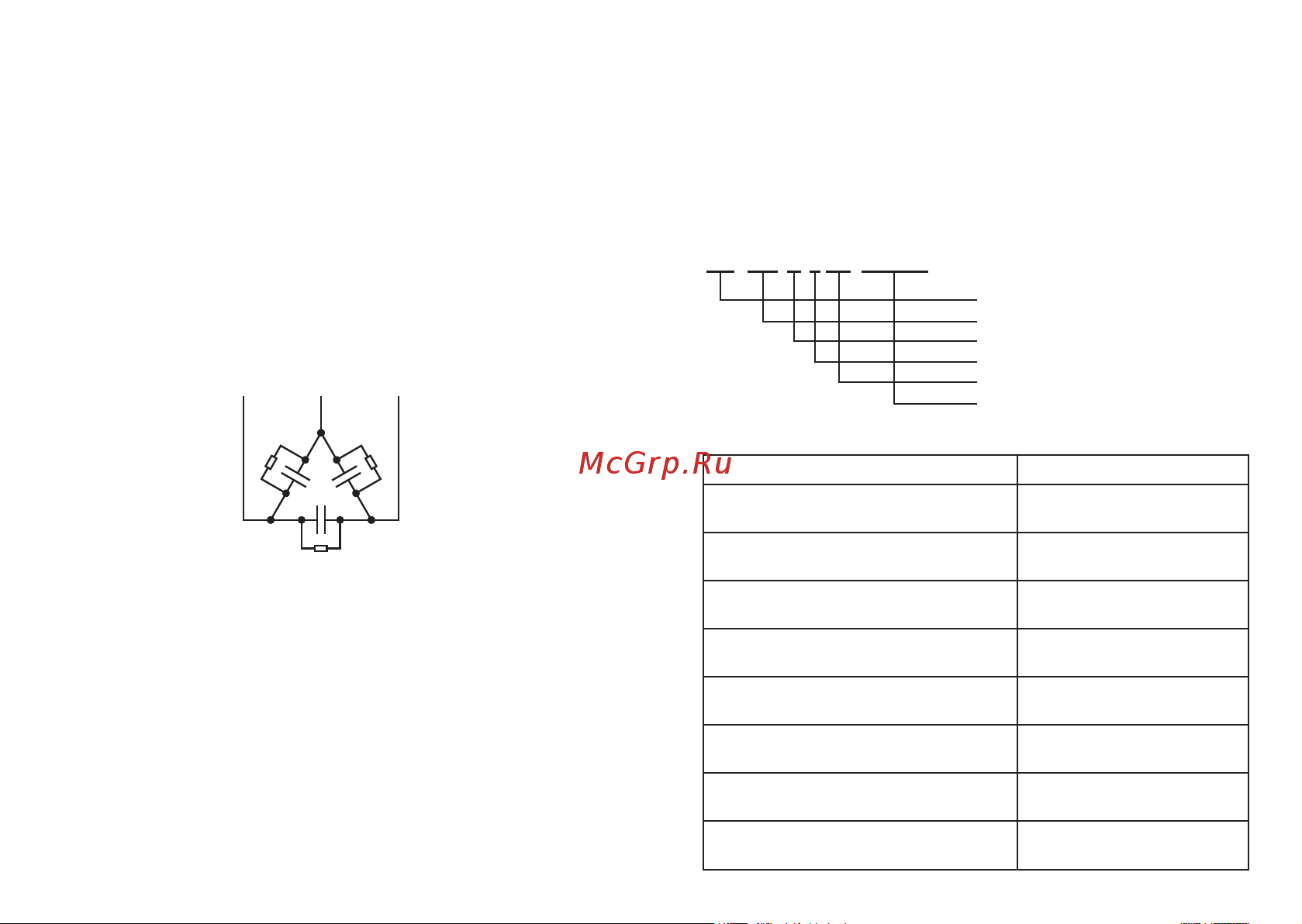

Рис. 1 - Электрическая принципиальная схема
1.4 Конденсаторы защищены разъединителем по давлению, который
обеспечивает безопасное отключение конденсатора от сети в случае
аварийной перегрузки или в конце срока слу жбы. Все конденсаторы
имеют встроенные разрядные резисторы.
1.5 Корпус конденсатора защищён от разрыва разъединителем по дав-
лению. Его правильное срабатывание обеспечивается только если со
-
блюдаются спецификации и условия (напряжения, ток, температура,
правильная установка, техническое обслуживание). Несоблюдение или
превышение лимитов этих условий может в результате привести к раз-
рыву корпуса конденсатора или даже к взрыву и последующему пожару.
Для защиты конденсаторов предусмотрены:
– система отключения при избыточном давлении;
– разрядные резисторы.
1.6 Система отключения при избыточном давлении применяется для
отключения конденсатора от питания в случае возникновения недо-
пустимых рабочих условий, вызванных предельными электрическими
или тепловыми условиями. Конструкция трехфазных конденсаторов
предусматривает его прерывание системой отключения при избыточ-
ном давлении. При расширении крышки клеммной коробки происходит
размыкание внутренних соединений, и конденсатор отк лючается от сети.
1.7 Конденсаторы соответствуют ГОСТ 1282–88 (СТ СЭВ 294–84). Основные
технические характеристики приведены в таблицах 1 и 2. Расшифровка
наименования приведена в пункте 2.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Структура условного обозначения
Таблица 1 - Технические харак теристики конденсаторов
Параметр Значение
Номинальное напряжение, В 400
Номинальная мощность, кВАр 5~ 50
Допустимое отк лонение ёмкости, % – 5 ... + 10
Частота, Гц 50
Кол-во фаз 3
Потери в диэлектрике, Вт/кВАр ≤ 0,4
Макс. перегрузка по току 1,5 x In непрерывно
Макс. пусковой ток 300 x In
