Регулировка должна производиться специалистами газовой

службы либо авторизованного сервисного центра. Необходимость

регулировки может быть установлена только этими специалистами!

Регулировка и наладка клапана 630 EUROSIT (см. рисунок 1а)

производится при необходимости.

Настройка максимального и минимального расхода газа.

Настройки выполняются при холодном термобаллоне .

Настройка максимального расхода газа (исполнение с регулятором

давления газа).

Поверните ручку управления 3 в положение 7.

При повороте регулятора давления 2’ по часовой стрелке – расход газа

увеличивается.

Отключение функции регулятора давления.

Полностью заверните регулятор давления 2’ по часовой стрелке.

Настройка минимального расхода газа.

Медленно поверните ручку управления 3 по часовой стрелке в положение

минимальной мощности (близко к выключению основных горелок). При

повороте винта настройки 5 против часовой стрелки расход газа

увеличивается.

Настройка подачи газа на пилотную горелку.

При повороте винта 4 по часовой стрелке – расход газа уменьшается.

Отключение функции настройки подачи газа на пилотную горелку.

Полностью заверните винт настройки 4, а затем выверните его на два оборота

и зафиксируйте.

1- Термобаллон;

2’- регулятор максимального расхода

газа - регулятор давления;

3- ручка управления;

4- винт настройки подачи газа на

пилотную горелку;

5- винт настройки минимального

расхода газа.

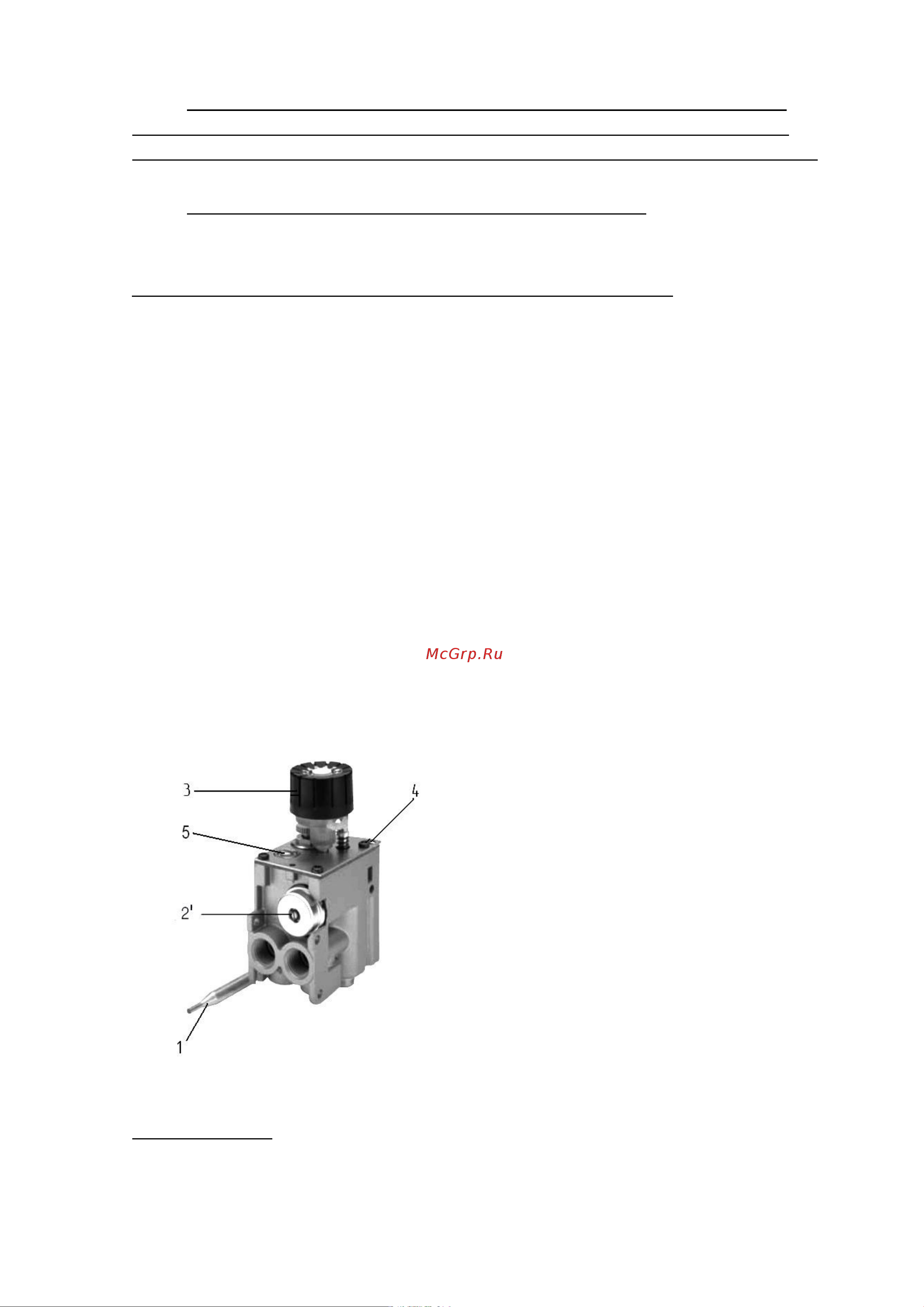

Рисунок 1а - Органы регулировки клапана 630 EUROSIT

ВНИМАНИЕ!

По окончании регулировок убедитесь, что клапан собран

надлежащим образом, проверьте герметичность уплотнений и
