отсутствует утечка газа. Категорически не допускается отрыв или

проскок пламени при соответственно максимальном и минимальном

давлении газа. После выполнения регулировочных работ зафиксируйте

винты настроек краской.

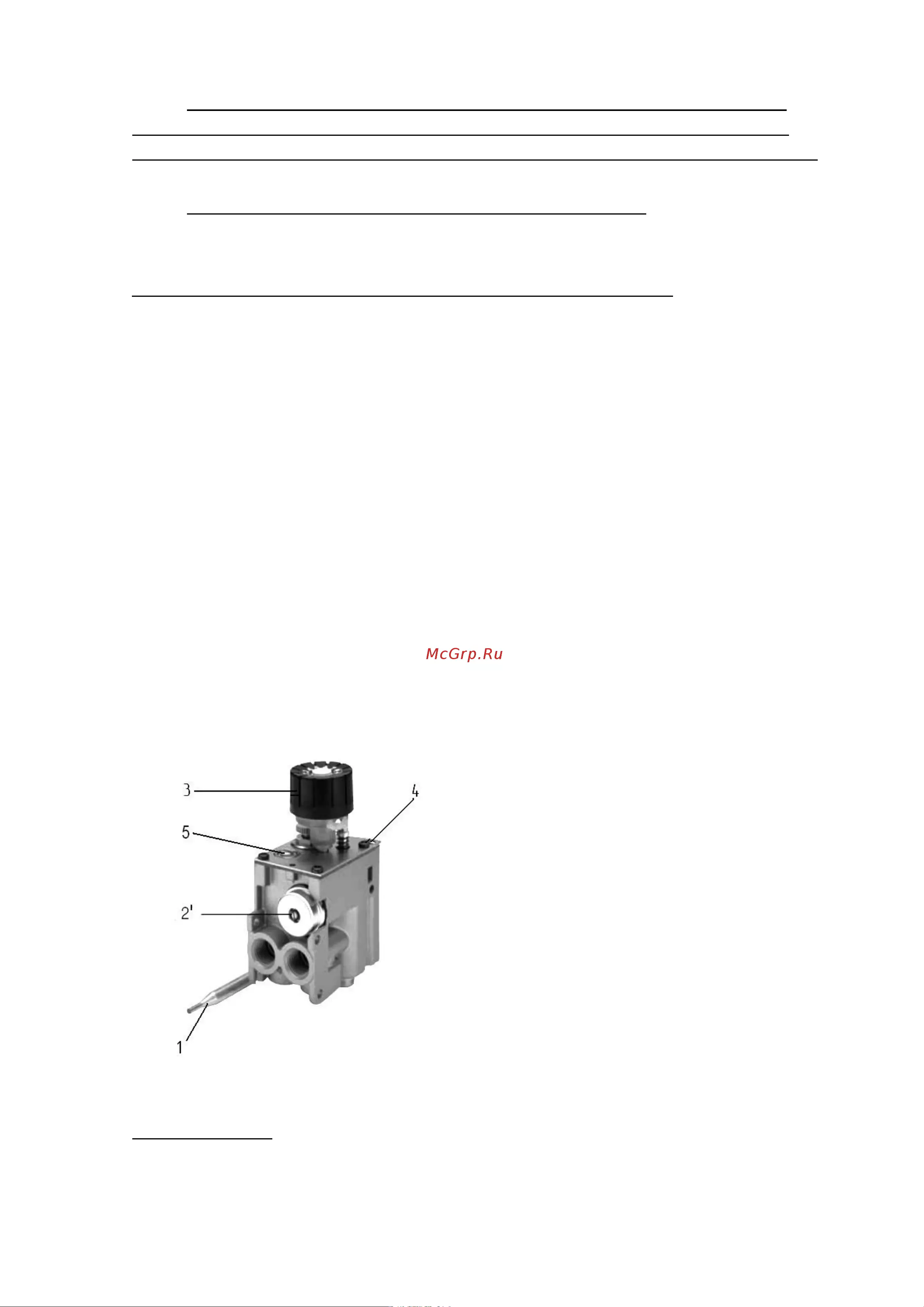

Регулировка клапана 710 MINISIT (см. рисунок 1б) производится

при необходимости.

Настройки выполняются при холодном термобаллоне .

Красный треугольник

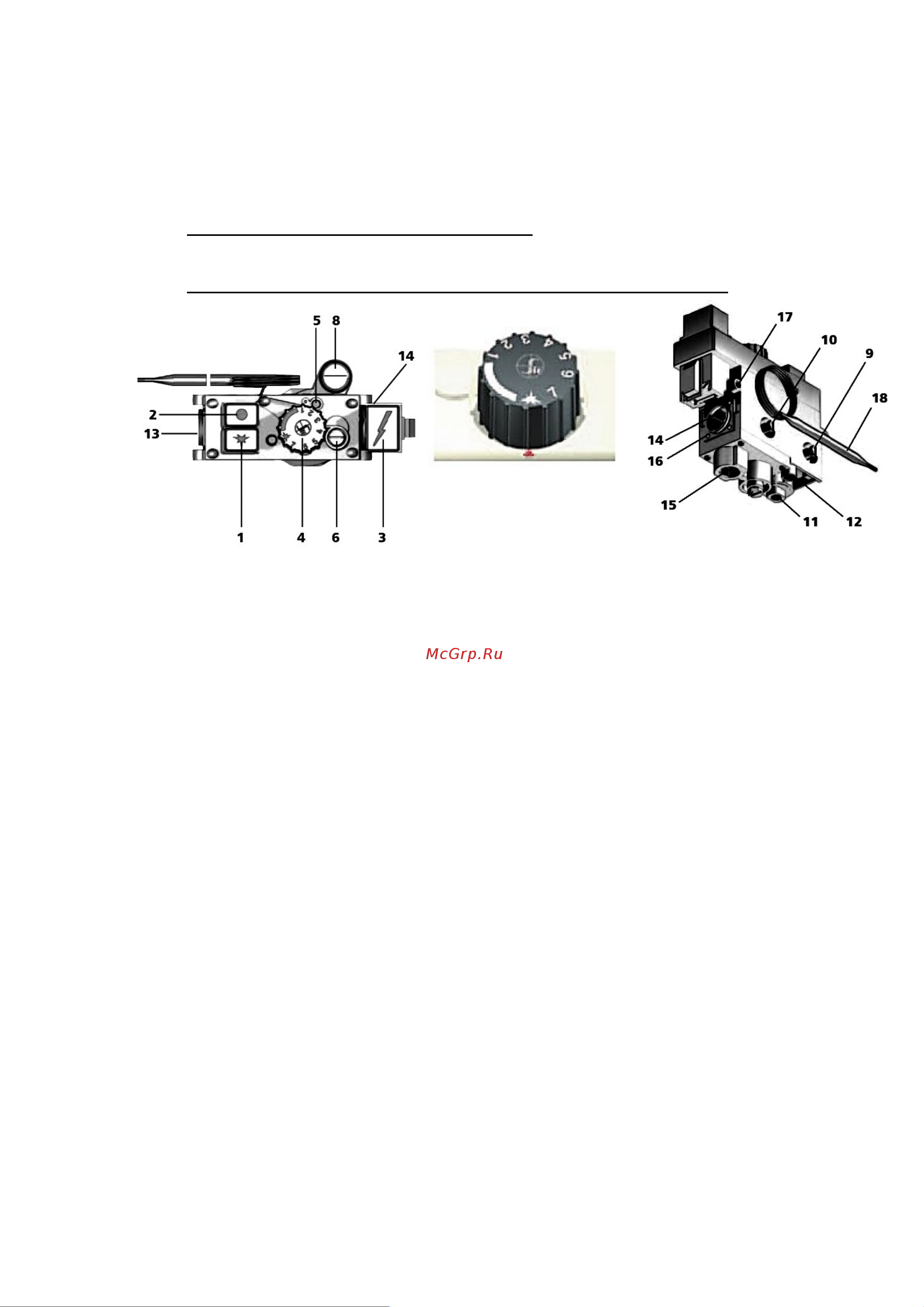

1-кнопка розжига; 2-кнопка отключения; 3-кнопка пьезоэлектрического розжига; 4-ручка

регулятора температуры; 5-винт регулировки расхода газа на пилотной горелке; 6-винт

регулировки минимальной подачи газа; 8-винт регулировки выходного давления (исполнение

клапана с регулятором давления); 9-штуцер для измерения входного давления газа; 10- штуцер

для измерения выходного давления газа;11- слот для подключения термопары; 12-выход газа

на пилотную горелку; 13-вход магистрального газа; 14(15)-выход газа на основные горелки;

16-отверстия с резьбой для установки углового фланца;

17-монтажные отверстия; 18-датчик термостата

Рисунок 1б - Органы управления и регулировки клапана 710 MINISIT

Настройка низкого уровня пламени

Поверните винт 6 по часовой стрелке, чтобы уменьшьть расход газа и против

часовой стрелки, чтобы увеличить его.

Настройка минимального расхода газа (исполнение с регулятором

давления газа).

Медленно поверните ручку регулятора 4 в положение минимальной

мощности (близко к выключению основных горелок).

- При повороте винта настройки 6 против часовой стрелки расход газа

увеличивается.

- При повороте винта настройки 6 по часовой стрелке расход газа

уменьшается.
