18
Указания по пользованию

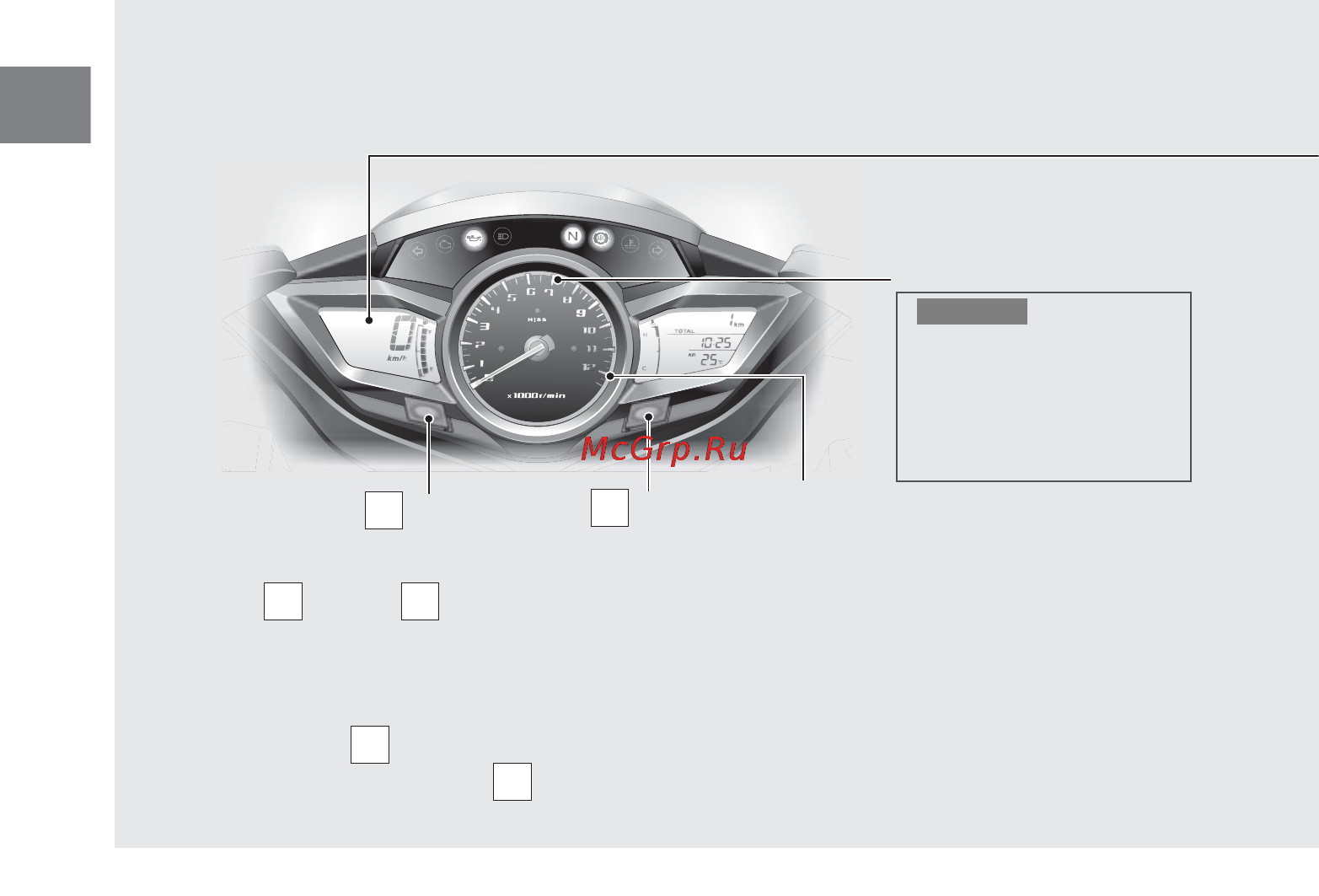

Панель приборов
Кнопка
A
и кнопка
B
(только тип Е)
Для переключения между режимами отображения показаний спидометра, одометра и пройденного пути
(км/ч и км или миль/ч и миль) необходимо нажать и удержать нажатыми обе кнопки.
Нажмите кнопку
B
для выбора ”km/h” & “km” (“км/час” и “км”) или “mph” & “mile” (“мили/час” и
“мили”), затем нажмите кнопку
A
.
Кнопка Кнопка
Красная зона тахометра
(недопустимая зона работы двигателя)
Тахометр
Не допускайте работу двигателя
в красной зоне тахометра.
Превышение максимально
допустимой скорости вращения
коленчатого вала негативно
отражается на ресурсе
двигателя.
A
B
ПРИМЕЧАНИЕ
