17
W 950 Flexio
Краска для стен
RUS
ВНИМАНИЕ! Запрещено очищать прокладки,
отверстия форсунки или воздуховодов острыми
металлическими предметами.
•
Удалить всасывающий шланг и тщательно
промыть приемный фильтр под струей воды.
•
При необходимости протереть
распылительную гарнитуру снаружи.

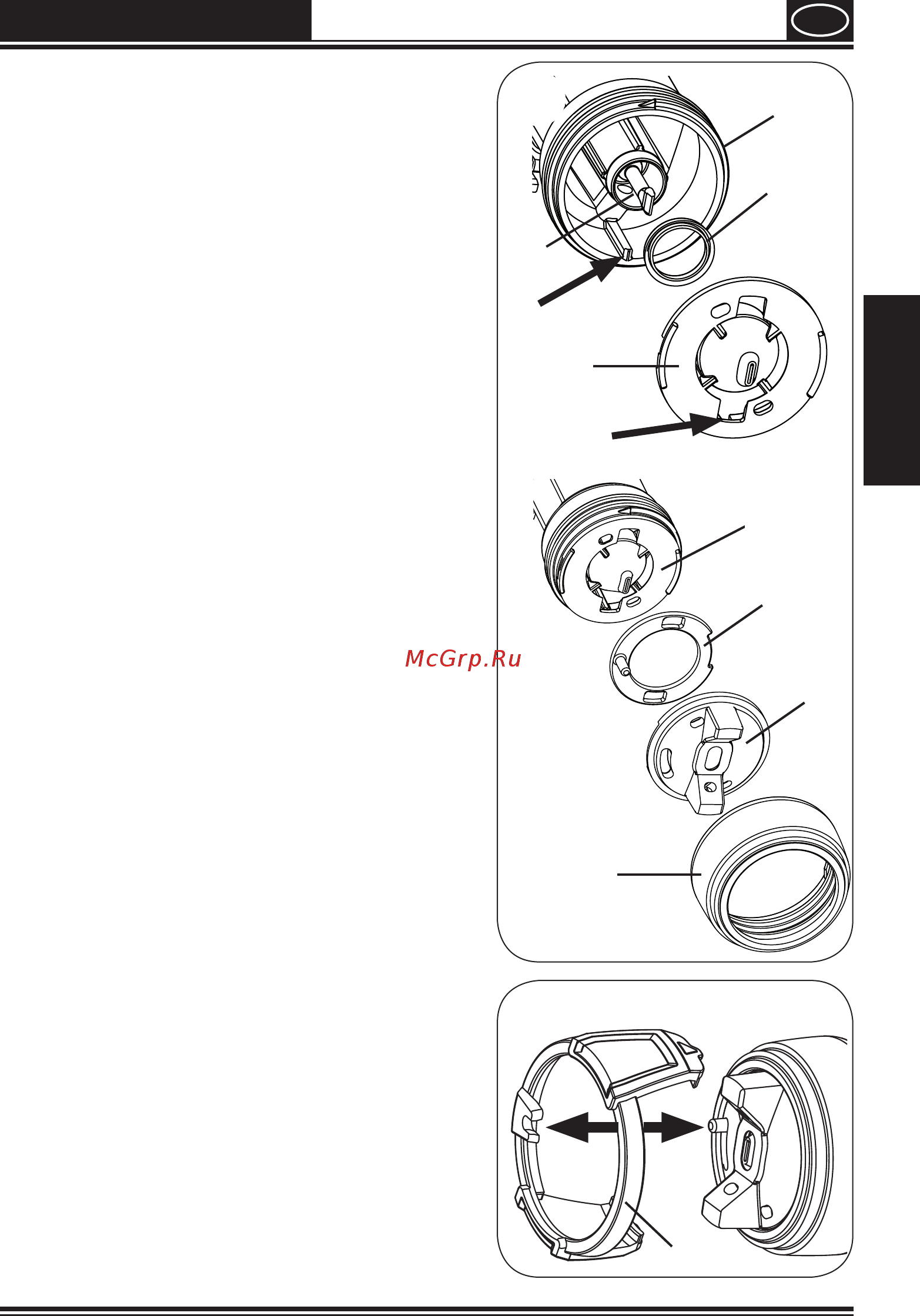

Сборка
•
Установить уплотнение форсунки (рис. 14,
6) поверх иглы (8), при этом канавка (шлиц)
должна быть обращена наружу.
•
Вставьте форсунку (Рис.14, 5), обращая
внимание на положение канавок.
•
Установите воздушный экран (4) в крышку
пневмоцилиндра (3). Установите оба этих
элемента на форсунку (5) и зафиксируйте
соединительной гайкой (2).
•
Вставьте регулировочное кольцо (Рис.15,
1) в соединительную гайку так, чтобы петля
на штифте была расположена в крышке
пневмоцилиндра.
1
5
4
3
2
6
5
7
8
