25
W 950 Flexio
Лаки и лазури
RUS
•
Аппарат включить и воду или
растворитель выпустить в резервуар или
на тряпку.
•
Вышеописанный процесс повторять, пока
из сопла не будет выходить прозрачная
вода или растворитель.
•
Аппарат выключить и вытащить сетевую
вилку.
•
Разобрать пистолет. Крючок (рис. 24
«клик») легко отжать вниз.
Повернуть распылительную головку
и рукоятку относительно друг друга и
разделить их.
•
Резевуар отвернуть и опорожнить.
Вытащить подающую трубу с прокладкой
контейнера.
ВНИМАНИЕ! Прокладки, мембрану и
отверстия сопла или отверстия для воздуха
пистолета-распылителя никогда не чистить
острыми металлическими предметами.
Воздушный шланг и мембрана только
условно устойчивы к растворителю.
Никогда не класть в растворитель, а только
протирать.
•

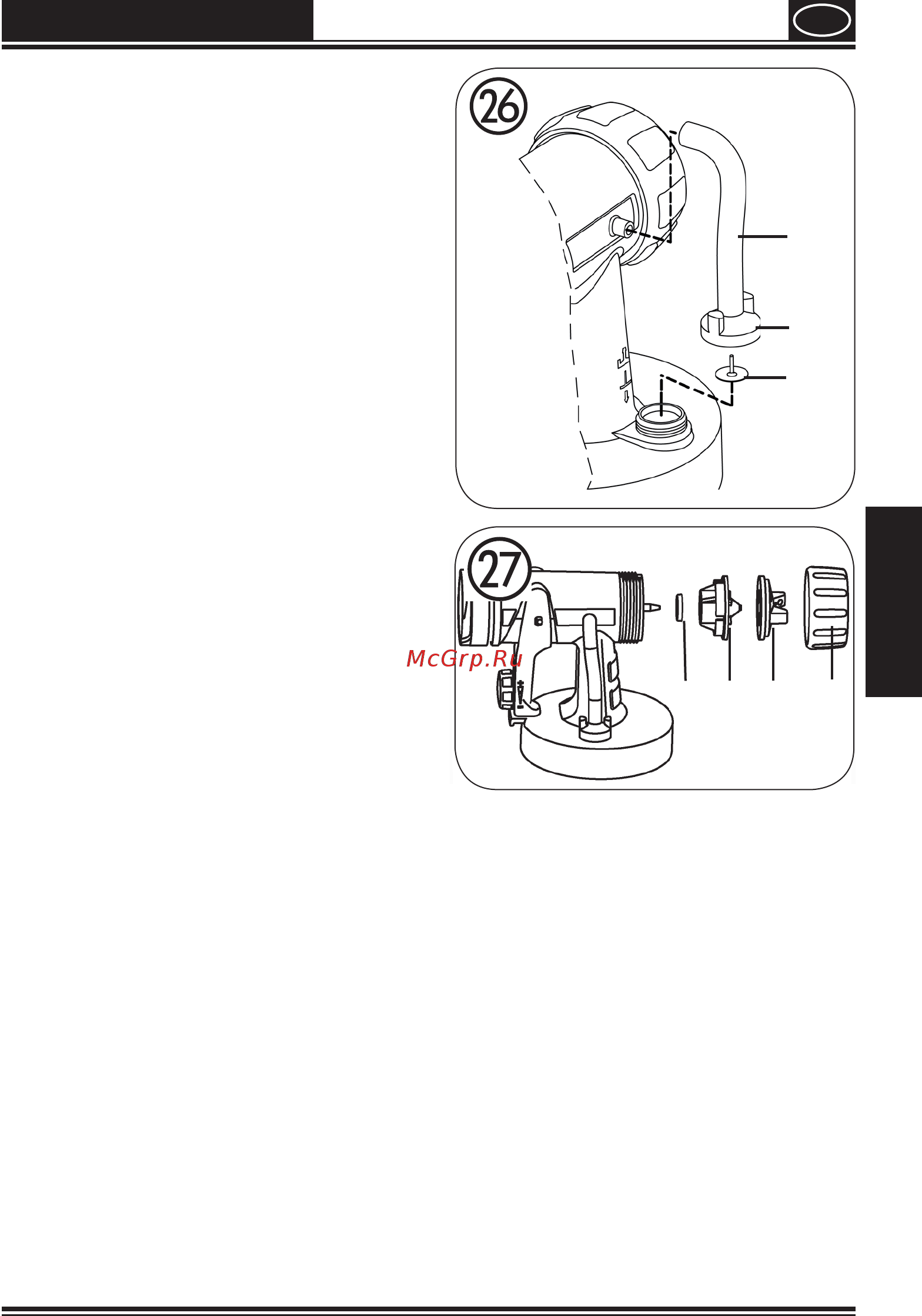

Если воздушный шланг (рис. 26, 1)
загрязнился внутри, вытащить его сверху
от корпуса пистолета. Навинтить крышку
вентиля (2). Вынуть мембрану (3). Все части тщательно вычистить.
•
Отвернуть накидную гайку (Рис. 27, 1). , снять воздушный колпачок (2) и сопло
(3). Воздушный колпачок, прокладку сопла (4) и сопло вычистить кисточкой и
растворителем или водой.
•
Пистолет-распылитель и контейнер вычистить снаружи салфеткой, смоченной
растворителем или водой.
•
Части снова собрать (см. «Сборка»)
Сборка
Аппарат можно эксплуатировать только с исправной мембраной (рис. 26, 3).
•
Мембрану (рис. 26, 3) штифтом вверх установить на нижнюю часть вентиля. Для
этого смотри маркировку на корпусе пистолета.
•
Осторожно надеть крышку вентиля (рис. 26, 2) и завернуть.
•
Воздушный шланг (рис. 26, 1) надеть на крышку вентиля и ниппель на корпусе
пистолета.
1
2
3
1
2
3
4
