21
W 990 Flexio
RUS
Сборка
Внимание! Никогда не работайте,
если прокладка форсунки
(рис. 30,6). повреждена или
отсутствует. Если прокладка
форсунки отсутствует или
повреждена, то жидкости могут
протечь в устройство и увеличить
риск поражения электрическим
током.
•
Проверить уплотнение сопла (рис. 30, 6).
•
Сопло (рис. 31, 5) вырезом вниз надеть на
корпус пистолета.
Внимание: положение иглы должно
совпадать с отверстием сопла. (Рис. 32)
•

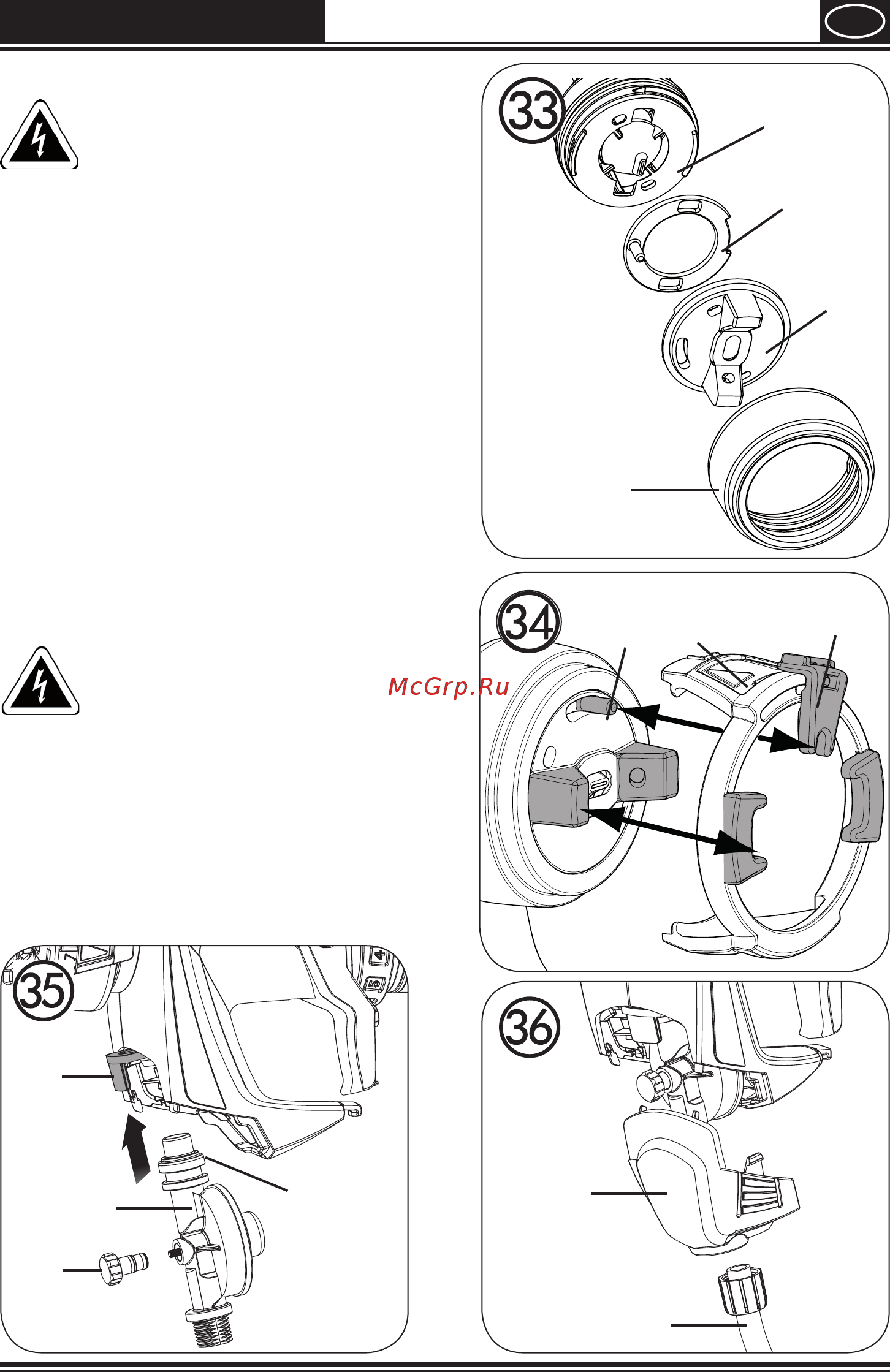

Установите воздушный экран (рис. 33, 4) в
крышку пневмоцилиндра (3). Установите
оба этих элемента на форсунку (5) и
зафиксируйте соединительной гайкой (2).
Полностью затяните накидную
гайку (рис. 33, 2), чтобы в
устройство не могла проникнуть
краска.
•
Расположить регулировочное кольцо (рис.
34, 1) так, чтобы оно вошло в зацепление
с двумя "рожками" на распылительной
насадке, а красный регулировочный рычаг
(8) сел на штифт (9).
5
4
3
2
5
6
1
2
3
4
8
1
9
