22
W 990 Flexio
RUS
•
Защелкнуть регулировочное кольцо
поверх накидной гайки.
•
Смазать уплотнение (рис. 35, 4) на
редукторе и кольцо круглого сечения на
клапане (3).
•
Вставить клапан (рис. 35, 3) в редуктор (2).
•
Вставить редуктор (рис. 35, 2) в
распылительную головку и зафиксировать
его красным фиксатором (1).
•
Вставить крышку (рис. 36, 5) в
распылительную головку и привинтить
материальный шланг (6).
•
Смазать кольцо круглого сечения (рис. 37,
1) на распылительной головке.
•

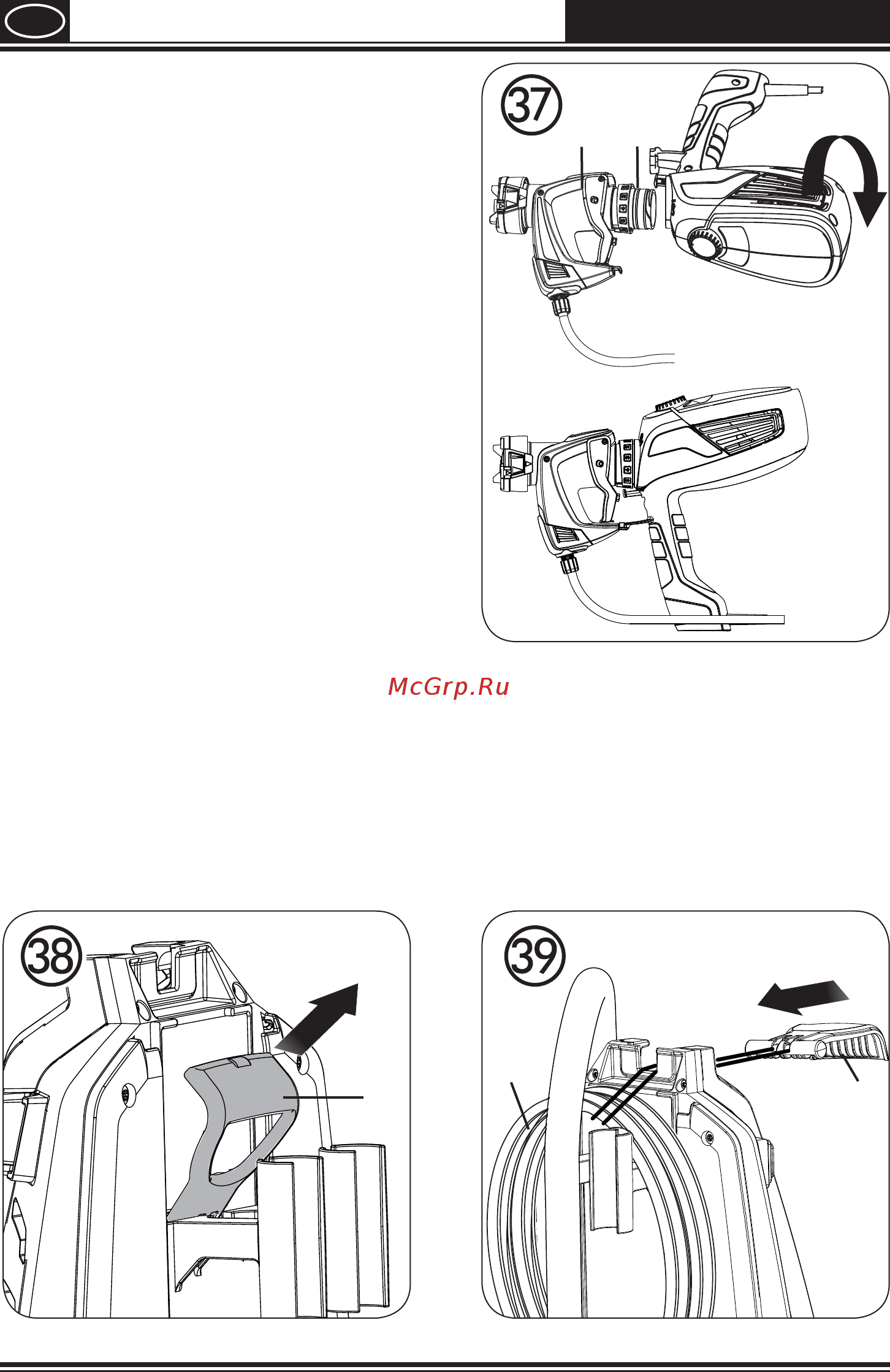

Вставить распылительную головку (рис. 37,
2) в турбинный блок и повернуть ее на 90°
до слышимого щелчка фиксации.
•
Взять сбоку и потянуть вверх регулируемое
по высоте крепление для ведра с краской.
•
Снять ведро с устройства.
•
Сдвинуть крепление для ведра вниз.
•
Аккуратно смотать материальный шланг
и сетевой кабель, не переламывать их.
•
Вытянуть желтую ручку (рис. 38, 4) из
устройства.
•
Повесить смотанный материальный
шланг (рис. 39, 3) на крепление для ведра
и закрепить его на устройстве ручкой (4).
1
2
4
3
4
