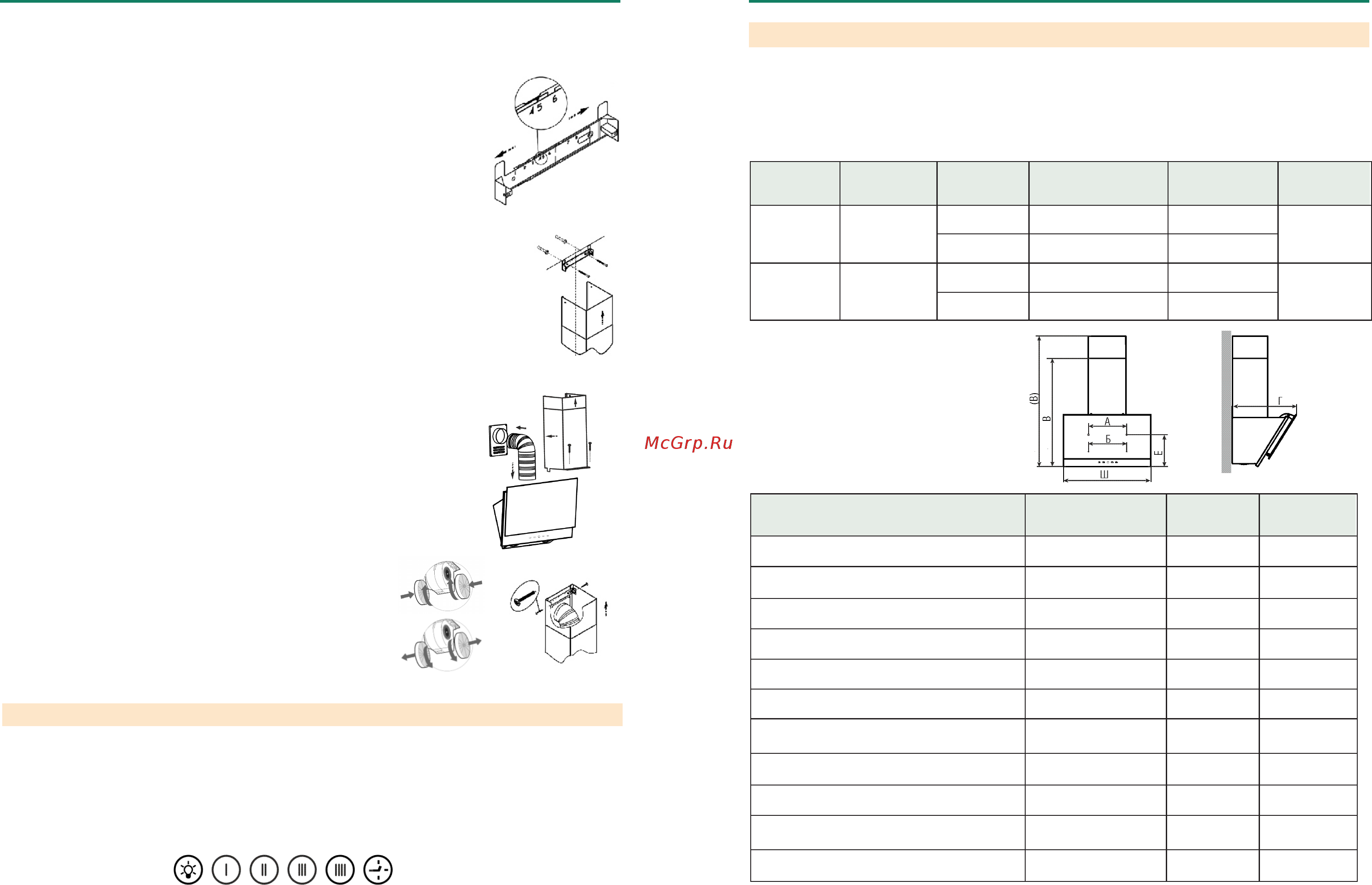

рис. 6

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

ТАБЛИЦА 2

рис. 2

В - высота вытяжки с нижней фальштрубой.

(В) - высота вытяжки с максимально выдвинутой верхней фальштрубой

рис. 7

2.3 Степень защиты от влаги обычное исполнение

2.4 Режим работы продолжительный

2.5 Климатическое исполнение УХЛ4.2 по ГОСТ15150

7 ПОРЯДОК РАБОТЫ

7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и оставлять прибор

включенным примерно на 15 минут после завершения приготовления, чтобы обеспечить удаление загрязнен-

ного воздуха.

7.2 Управление вытяжкой осуществляется при помощи одного из переключателей: ККВ, кнопочного,

сенсорного.

Электронный переключатель ККВ (рис. 9) имеет шесть кнопок.

џ верхнюю фальштрубу выдвиньте на нужную высоту;

џ сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную ли-

џ приложите кронштейн к стене, как показано на рис. 6;

џ осевая линия кронштейна должна совпадать с осевой линией вытяжки, а верхний

џ обозначьте центры отверстий для крепления кронштейна;

џ просверлите два отверстия Ø 8 мм и забейте дюбели;

џ прикрепите кронштейн к стене винтами.

џ Выдвиньте верхнюю фальштрубу, навесьте ее на кронштейн

6.5 Для кухонных вытяжек из нержавеющей стали:

џ снимите защитную пленку с корпуса и фальштруб;

џ будьте осторожны при установке фальштруб, не повредите по-

* - соответствует максимальной воздухопроизводи-

тельности вентилятора (куб.м/час) и указана в

обозначении КВ во втором цифровом блоке

(Рубин 60П-650-К3Г).

џ вверните два самонарезающих винта 6х50 мм (размер А, рис. 2);

џ навесьте вытяжку через отверстия типа «замочная скважина» и дополнительно закрепите ее двумя само-

џ установите фильтр на место;

џ закройте панель вручную до момента щелчка защелки.

6.3 В зависимости от режима эксплуатации кухонной вытяжки соедините

вентилятор с вентиляционной решеткой полужестким гофрированным воздухо-

водом (рис. 7) или установите на вентилятор угольные фильтры.

Проверьте свободный ход антивозвратного клапана вентилятора при монтаже

вытяжки.
