• 6 •

• 7 •

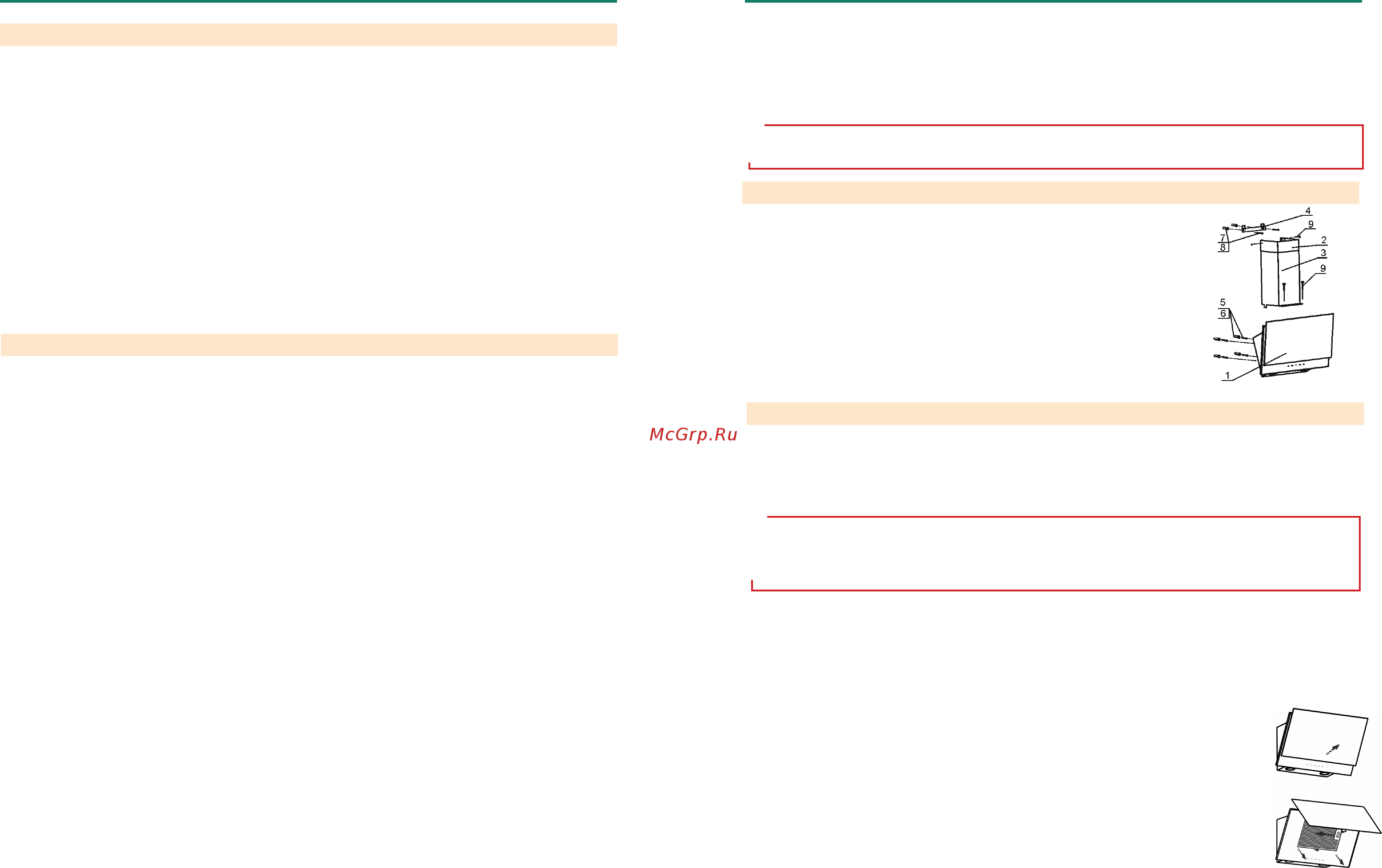

5 УСТРОЙСТВО

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6 ПОДГОТОВКА К РАБОТЕ

рис. 3

рис. 4

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КУХОННЫХ ВЫТЯЖЕК

4.1 Все работы по монтажу, ремонту, замене ламп и других электрических деталей, очистке загрязнен-

ных поверхностей, снятию съемных частей производите при извлеченной вилке шнура электропитания из ро-

зетки электросети.

4.2** Вытяжку допускается включать только в евророзетку с заземленным контактом.

4.3 ЗАПРЕЩАЕТСЯ включать кухонную вытяжку в сеть с напряжением и частотой, не соответствующими

указанным в технических данных (220В±10%, 50Гц±2%).

4.4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям,

даже через некоторое время после их выключения еще имеется риск ожога.

4.5 Эксплуатируйте кухонную вытяжку только с установленными лампами. Неисправные лампы следует

сразу же заменить.

4.6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого

фильтра (раздел 8). Если очистка фильтра не производится в соответствии с руководством по эксплуатации,

то уменьшается производительность вытяжки и появляется риск возникновения пожара! Никогда не эксплуа-

тируйте прибор без установленного фильтра!

4.7 Устанавливайте кухонную вытяжку над плитой в соответствии с рис. 1.

4.8 Не допускайте возникновения факельного пламени под вытяжкой! Пламя газовых конфорок всегда

должно быть закрыто посудой. Сильный нагрев пламенем газовых конфорок может повредить прибор.

4.9 Работы по поиску и устранению неисправностей (кроме замены лампы) должны выполняться лицом,

обученным правилам работы с электроустановками. При повреждении электрического шнура его замену про-

изводит специалист сервисной службы. Категорически запрещается обрезать вилку при монтаже кухонной

вытяжки.

4.10 Кухонная вытяжка предназначена только для удаления или очистки воздуха. Оберегайте ее от стати-

ческих и динамических нагрузок.

4.11 При работе прибора в режиме «вытяжки» одновременно с отопительным оборудованием, которое ис-

пользуется с вытяжными трубами (отопительные системы, проточные водонагреватели или котлы, работаю-

щие на газе, жидком или твердом топливе), необходимо обеспечить подачу воздуха в объеме, достаточном

для сгорания топлива. При подаче воздуха в недостаточном объеме, возникает опасность отравления газо-

образными продуктами сгорания, которые всасываются обратно в помещение.

4.12 В режиме «вытяжки» загрязненный воздух НЕ должен выходить в вытяжное отверстие, используе-

мое для удаления запахов из приборов, сжигающих газ или другие виды топлива (не применяют к приборам,

которые только направляют воздух обратно в комнату).

4.13 Данный прибор НЕ предназначен для использования людьми (включая детей), у которых есть физи

Нельзя начинать монтаж кухонной вытяжки и снимать защитную пленку с вытяжки из нержавеющей

стали, пока Вы не убедитесь в ее технической исправности путем подключения к электрической сети и

проверки всех функций. Защитную пленку с вытяжек из нержавеющей стали рекомендуется снимать после

окончания монтажа.

*-дополнительно для КВ «Рубин Basis 60П-700-Э4Г(Э4Д)»

3.1 Кухонная вытяжка 1 шт.

3.2 Фальштруба верхняя 1 шт.

3.3 Фальштруба нижняя 1 шт.

3.4 Кронштейн для фальштрубы 1 шт.

3.5 Крепежные изделия:

винт самонарезающий 3,5х11 4 шт.

винт самонарезающий 4,2х41 2 шт.

винт самонарезающий 6х50 4 шт.

дюбель пластмассовый Ø8х40 2 шт.

дюбель пластмассовый Ø10х50 4 шт.

винт М6х12* 4 шт.

футорка М6 * 4 шт.

3.6 Руководство по эксплуатации 1 шт.

3.7 Монтажный шаблон 1 шт.

3.8 Упаковка 1 шт.

**- для всех, кроме КВ « Рубин 60П-650-К3Г (К3Д)»

1 Корпус вытяжки в комплекте с вентилятором, устройством управления

и освещения, фильтром.

2, 3 Верхняя фальштруба, нижняя фальштруба.

4 Кронштейн для крепления верхней фальштрубы.

5, 6 Дюбели Ø10х50 мм и винты самонарезающие 6х50 мм для крепления

вытяжки к стене.

7,8 Дюбели Ø8х40 мм и винты самонарезающие 4,2х41мм ля крепления

кронштейна к стене.

9 Винты самонарезающие 3,5х11 мм для крепления верхней фальштрубы

к кронштейну и нижней фальштрубы к корпусу вытяжки.

6.1 Установка кухонной вытяжки.

6.1.1 Перед установкой вытяжки снимите алюминиевый фильтр (рис. 4).

Предварительно откройте стеклянную откидную панель:

џ потяните за нижний край откидной панели, как показано на рис.4 и откройте ее до упора ;

џ снимите алюминиевый фильтр, для этого нажмите на пружинный замок фильтра и потяните его на себя.

3 КОМПЛЕКТНОСТЬ

ческие, нервные или психические отклонения, или недостаток опыта и знаний, за исключением случаев, ког-

да за такими лицами осуществляется надзор или проводится их инструктирование относительно использо-

вания данного прибора лицом, отвечающим за их безопасность. Необходимо осуществлять надзор за детьми

с целью недопущения их игр с прибором.

4.14 В электрической цепи, при подключении вытяжки, обязательно использовать автоматический вы-

ключатель с током срабатывания не более 16А (рекомендуемый 2А).

6.1.2 Разметку отверстий на стене при монтаже вытяжки производите при помощи мон-

тажного шаблона:

џ всегда устанавливайте вытяжку над центральной частью варочной панели;

џ разметьте линию установки нижней части вытяжки над плитой (рис.1);

џ разметьте осевую вертикальную линию по центру участка, предусмотренного для уста-

новки вытяжки;

џ совместите линию установки нижней кромки соответствующей вытяжки (шаблон) с го-

ризонтальной линией над плитой, размеченной ранее;

џ совместите осевую линию шаблона с осевой линией для установки вытяжки над плитой;

џ по шаблону разметьте отверстия для крепления вытяжки ;

џ просверлите четыре отверстия и забейте в них дюбели Ø10х50 мм;

!

ВНИМАНИЕ: В ЗАВИСИМОСТИ ОТ ВАРИАНТА МОНТАЖА ИСПОЛЬЗУЙТЕ САМОНАРЕЗАЮЩИЕ ВИНТЫ И

ДЮБЕЛИ, СООТВЕТСТВУЮЩИЕ ТИПУ СТЕНЫ (например: железобетон, гипсокартон и т. д.). Если винты и

дюбели входят в комплект поставки, следует удостовериться в том, что они подходят для того типа

стены, на которой должна быть смонтирована вытяжка.

!

ПРЕДОСТЕРЕЖЕНИЕ: ДОСТУПНЫЕ ЧАСТИ КУХОННОЙ ВЫТЯЖКИ МОГУТ НАГРЕВАТЬСЯ ПРИ

ИСПОЛЬЗОВАНИИ С ПРИБОРАМИ ДЛЯ ПРИГОТОВЛЕНИЯ ПИЩИ.

РУБИН • ЖЕМЧУГ
