6.1 Токовый выход (только для серии B)
Примечание: токовый и вольтовый режимы выхода не могут исполь-
зоваться одновременно.

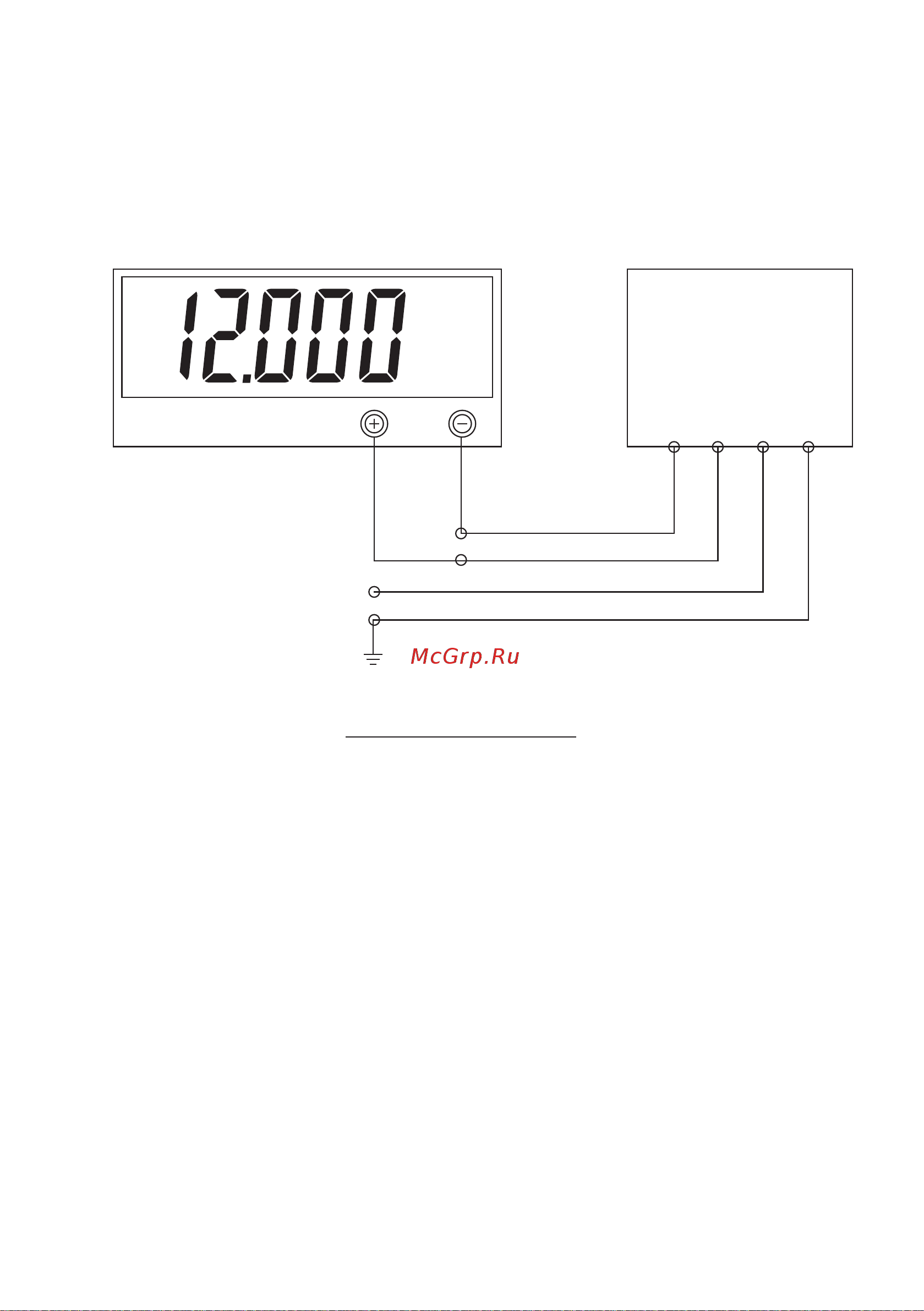

Способ подключения:
mA
Амперметр пост. тока DCI
Серый провод AGND (-)
Синий провод Cur-OUT (+)
Анод постоянного тока 15-26 В
Катод постоянного тока
Серый
Прибор
Синий
Красный
Черный
AGND
Cur-OUT
+16/24 V-IN
GND
Формула расчета выходной величины:
I
out
=
(I - I )*(D - D )
max min min
D - D
max min
+ I
min
где I
out
– выходной ток,
I
max
– максимальная величина в диапазоне выходного тока,
I
min
– минимальная величина в диапазоне выходного тока
D – измеренная дальность,
D
max
– максимальное значение дальности в рамках имитации
выходного сигнала, устанавливаемое в регистре 0×1B
D
min
– минимальное значение дальности в рамках
имитации выходного сигнала, устанавливаемое
в регистре 0×1A
Пример и пояснение:
Режим работы – выход 4–20 мА (I
max
= 20,
Imin
= 4),
Максимальное значение дальности в регистре 0×1B = 5000 (мм),
минимальное значение дальности в регистре 0×1A = 0 (мм), измеренная
дальность = 3000 (мм), способ расчета:
www.rusgeocom.ru
