15
I
out
=
(20 - 4)*(3000 - 0)
5000 - 0
+ 4 = 13,600 mA
6.2 Вольтовый выход (только для серии B)

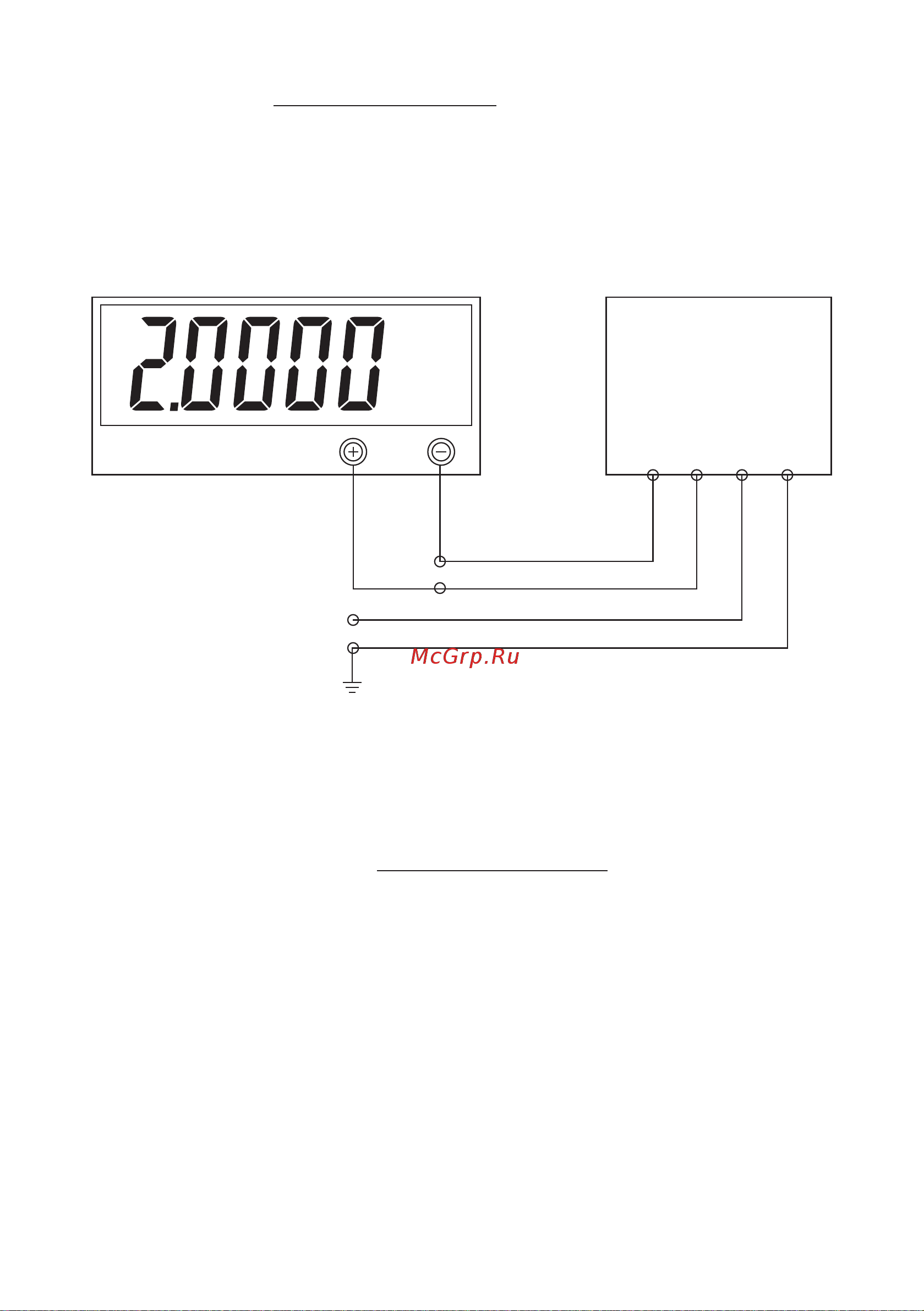

Способ подключения:
V
Амперметр пост. тока DCV
Серый провод AGND (-)
Синий провод Vol-OUT (+)
Анод постоянного тока 15-26 В
Катод постоянного тока
Серый
Прибор
Синий
Красный
Черный
AGND
Vol-OUT
+16/24 V-IN
GND
Примечание: токовый и вольтовый режимы выхода не могут исполь-
зоваться одновременно.
Расчет выходной величины:
U
out
=
(U - U )*(D - D )
max min min
D - D
max min
где U
out
– выходное напряжение,
U
max
– максимальная величина в диапазоне выходного
напряжения,
U
min
– минимальная величина в диапазоне выходного
напряжения,
D – измеренная дальность,
D
max
– максимальное значение дальности в рамках имитации
выходного сигнала, устанавливаемое в регистре 0×1B
D
min
– минимальное значение дальности в рамках имитации
выходного сигнала, устанавливаемое в регистре 0×1A
