16
Пример и пояснение:
Режим работы – выход 0–5 В, максимальное значение дальности в
регистре 0×1B = 5000 (мм),
Минимальное значение дальности в регистре 0×1A = 0 (мм), измерен-
ная дальность = 3000 (мм), способ расчета:
U
out
=
(5 - 0)*(3000 - 0)
5000 - 0
= 3,000 В
6.3 Релейный выход
В рамках данной функции прибор поддерживает только ввод тока.
Вывод напряжения и тока не поддерживается, при этом параметры тока
не должны превышать 36 В и 0,5 А постоянного тока.

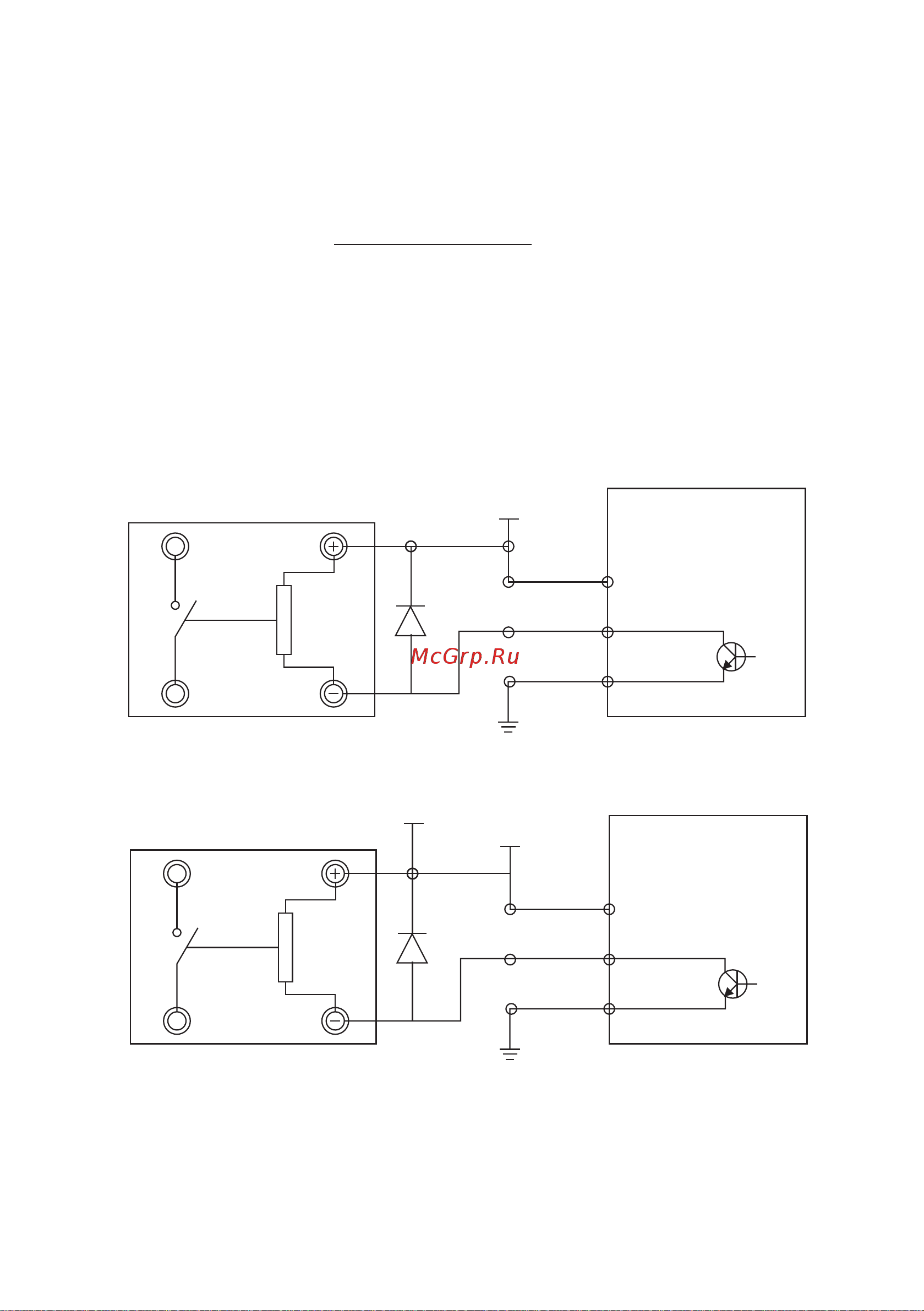

Соединительная схема внешнего реле прибора:
Реле
Прибор
Анод постоянного тока 15-26 В
Красный
Белый
Черный GND
RELAY
24V+
Диод
1N4007
Катод постоянного тока
Общий ист
очник электропитания
постоянного тока
Реле
Прибор
Анод постоянного
тока 15-26 В
Красный
Белый
Черный GND
RELAY
24V+
Диод
1N4007
Катод постоянного тока
(общий)
Не используйте общий источник
электропитания постоянного тока
Анод источника электропитания
постоянного тока для реле
Примечание: при использовании реле две стороны приводной ка-
тушки необходимо параллельно соединить с диодом обратной цепи
(1N4007). Примечание 2: к транзисторному выходу прибора подключе-
www.rusgeocom.ru
