17
ны такие составные части, как динамик сигнализации, светодиод и т. д.
Подключение осуществляется аналогично верхнему изображению. Аноды
составных частей прибора соединяются с анодами источника электропи-
тания постоянного тока, катоды — с клеммами RELAY прибора (анод (+)
транзистора), а катоды источника электропитания постоянного тока — с
клеммами GND (-) прибора.

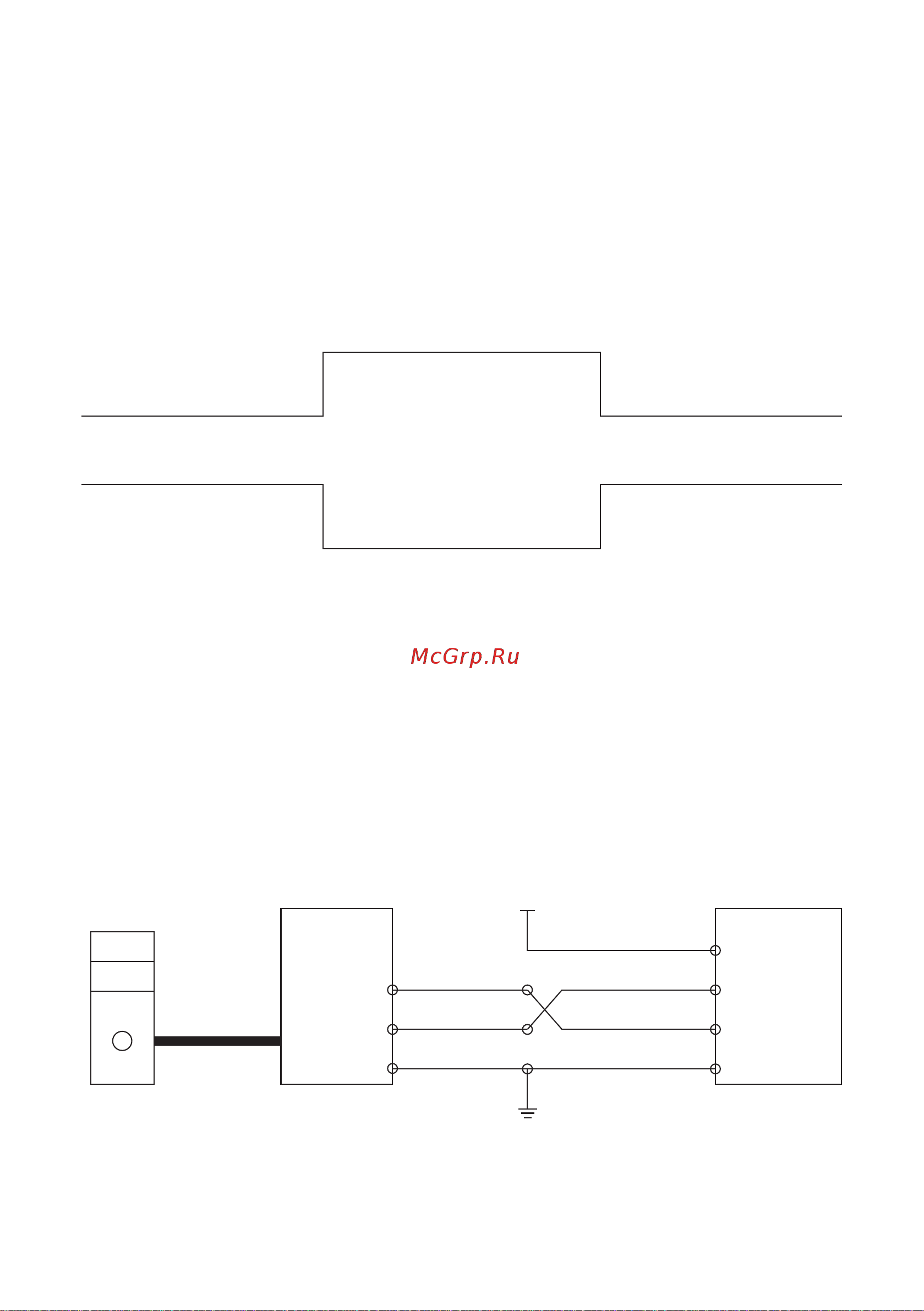

Режим вывода уровня может быть основан на прямой или обратной
полярности. Для регистров с адресами 0×1C и 0×1D может быть задано
значение дальности, подразумевающее переключение уровня.
Вывод в условиях
пр
ямой полярности
Выв
од в условиях
обра
тной полярности
Меньше
установочного
диапазона
Болше
установочного
диапазона
Меньше
установочного
диапазона
Болше
установочного
диапазона
(0 × 1C) (0 × 1D)
Пример и пояснение: в качестве режима вывода выбрана прямая по-
лярность, значение регистра с адресом 0×1C составляет 1000 мм, а зна-
чение регистра с адресом 0×1D – 2000 мм. Если измеренная дальность
составляет меньше 1000 мм, на выходе получается низкий уровень. Если
измеренная дальность составляет от 1000 мм до 2000 мм, на выходе по-
лучается высокий уровень. Если измеренная дальность превышает 2000
мм, на выходе получается низкий уровень.
6.4 Подключение через порт RS232
Компью
тер
Дата-кабель
для USB-порта
Прибор
Черный
GND
24V+
Коричневый
Фиолетовый/бирюзовый
RS232-TX
RS232-RX
Переключение
USB-порта
на порт RS-232
TXD c 3 штырьками
GND c 5 штырьками
Катод постоянного тока
GND
Анод постоянного тока 15-26 В
Красный
RDX c 2 штырьками
Примечание: RXD и TXD компьютера и прибора имеют кросс-соединение.
www.rusgeocom.ru
