Ustawić urządzenie na statywie lub stabilnym podłożu. Przekręcić

blokadę wahadła i włączyć odpowiedni tryb pracy.

Możliwe są następujące ustawienia:

1) Praca w trybie automatycznym - wyznaczanie poziomych lub

pionowych linii i płaszczyzn laserowych.

Przesunąć przełącznik , wahadło jest odblokowane. Jeżeli

nachylenie urządzenia jest poza zakresem samopoziomowania ± 4,5°,

to urządzenie wydaje sygnał dźwiękowy. Nacisnąć krótko przycisk

LINE i wybrać odpowiednią linię laserową.

Krótkie naciśnięcie przycisku MODE włącza lub wyłącza tryb pracy z

odbiornikiem laserowym. Jeżeli tryb jest włączony, to dioda miga na

zielono.

Aby wyłączyć urządzenie należy przesunąć przełącznik .

2) Praca w trybie ręcznym - wyznaczanie skośnych linii i płaszczyzn

laserowych.

Przesunąć przełącznik . Wahadło jest zablokowane. Nacisnąć

krótko przycisk MODE, aby włączyć urządzenie. Jednocześnie włącza

się pozioma linia laserowa. Dioda blokady wahadła miga na czerwono.

Nacisnąć krótko przycisk MODE, aby wybrać odpowiednią linię

laserową.

SPRAWDZENIE POZIOMEJ LINII LASEROWEJ

Ustawić urządzenie między dwiema ścianami oddalonymi od siebie co

najmniej 5 m.

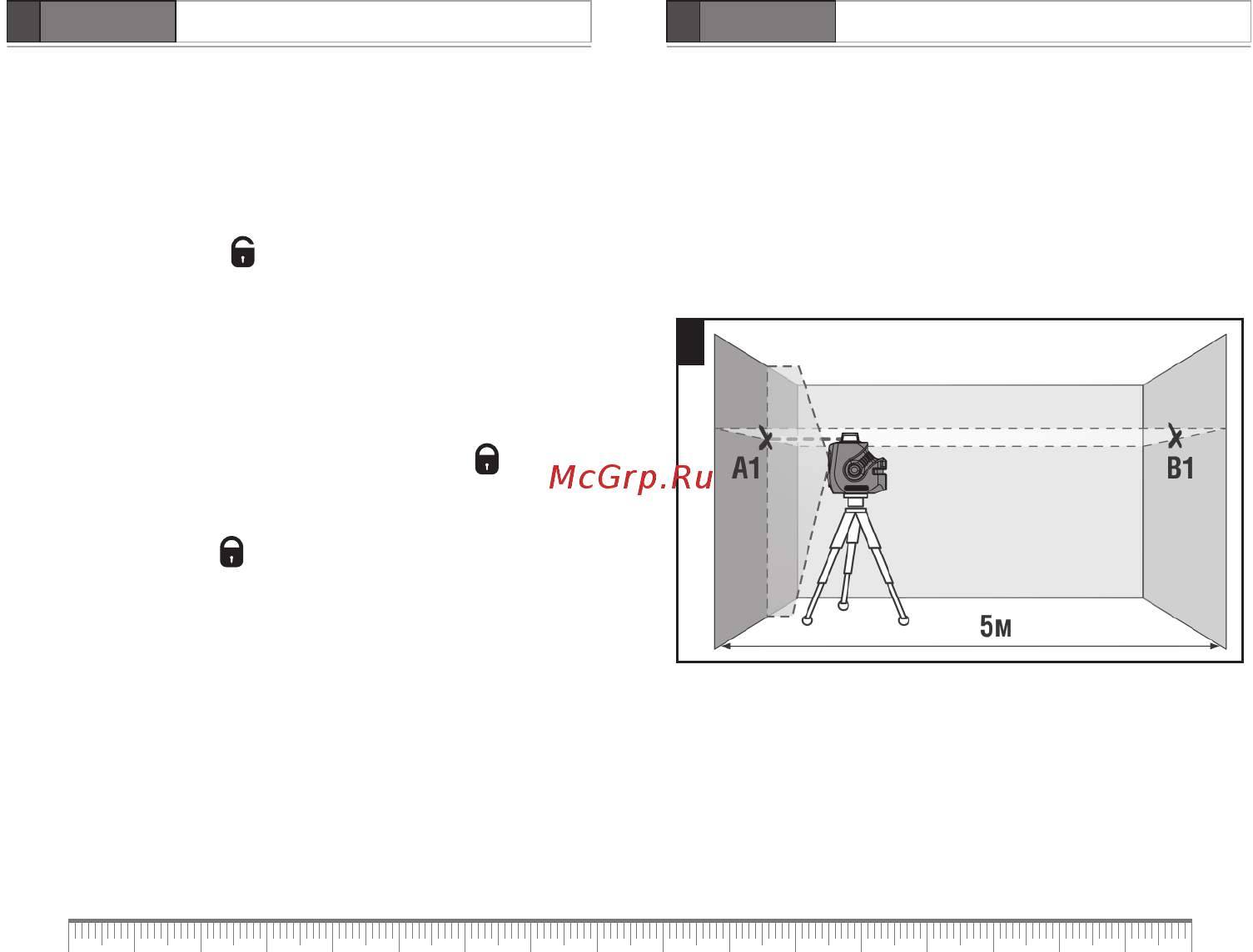

1. Ustawić instrument blisko ściany A (patrz rys. A). Przy odblokowanym

wahadle włączyć poziomą i pionową linię laserową. Tak skierować

urządzenie, aby linie laserowe krzyżowały się na ścianie A. Zaznaczyć

punkt skrzyżowania linii (punkt A1). Zaznaczyć punkt skrzyżowania linii

laserowych na ścianie B (punkt B1).

2. Obrócić urządzenie o 180°. Sprawdzić odległość linii poziomej od

punktu B1 (patrz rys. B). Jeżeli jest ona większa niż 1,5 mm, to należy

skontaktować się z autoryzowanym punktem serwisowym.

3. Powtórzyć dwukrotnie czynności z punktu 2, obracając urządzenie

w jednym kierunku.
