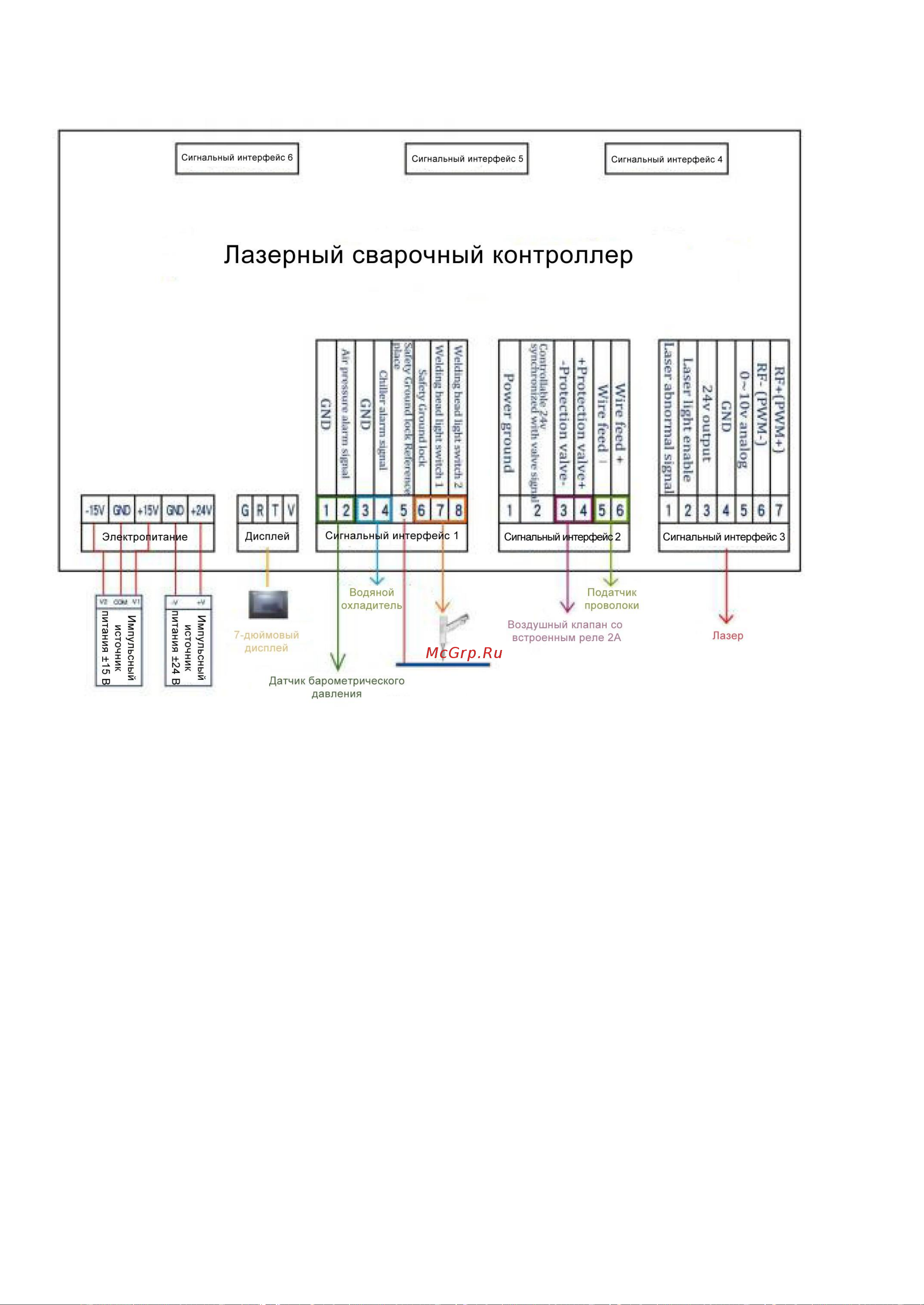

2.2. Схема подключения к контроллеру

Примечание. Общий контакт импульсного источника питания ±15 В и контакт –V (0 В)

импульсного источника питания 24 В должны быть одновременно подключены к

заземлению и обрабатываемому изделию. Корпус импульсного источника питания

необходимо заземлить, иначе может сработать аварийный сигнал блокировки защитного

заземления и лазерный луч не будет излучаться.

2.3. Оптический входной интерфейс

Сварочный пистолет серии SUP совместим с большинством промышленных лазерных

генераторов. Обычно используются оптические соединители IPG, Ruike, Chuangxin, Fibo,

Tottenham, Jept, Kaplin и т. д. Оптические компоненты должны оставаться чистыми. Их

необходимо очистить от пыли перед использованием.

Оптический соединитель необходимо повернуть на 90 градусов после подсоединения к

сварочному пистолету. Не допускайте загрязнения оптического интерфейса сварочного

пистолета.

2.4. Подключение баллона с защитным газом и водяного охладителя

Водяные и газовые шланги подсоединяются с помощью переходников, имеющих наружный и

внутренний диаметры, равные соответственно 6 мм и 4 мм. Защитный газ подается через
