средний соединитель. Расположенные по обе стороны от него соединители используются для

циркуляции воды (любой из них можно выбрать в качестве впускного или выпускного).

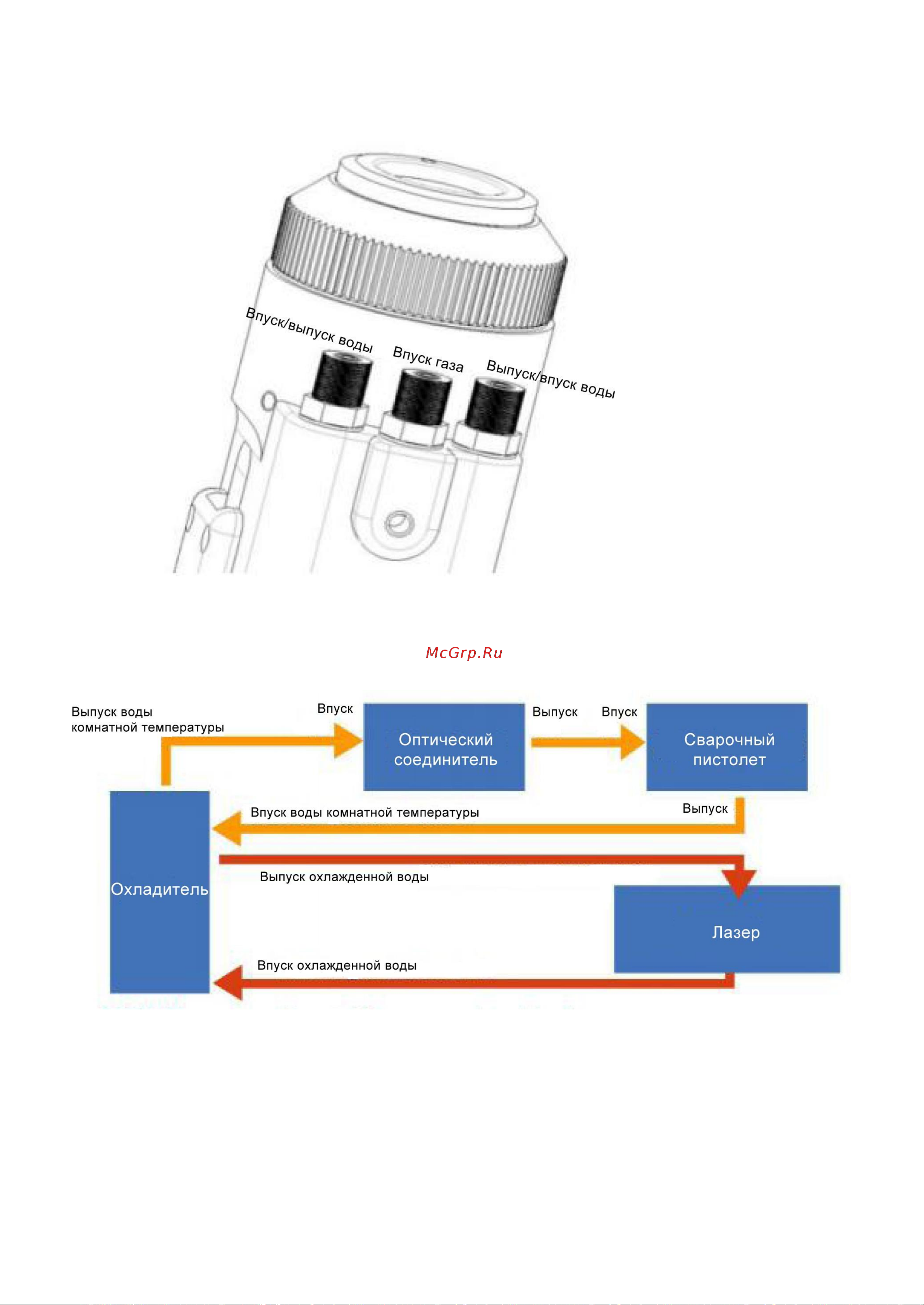

Дополнительные сведения см. ниже на рисунке.

Система водяного охлаждения разделена на две последовательные части,

обеспечивающие охлаждение оптического соединителя и сварочного пистолета как

показано на рисунке ниже:

2.5. Подключение сварочного пистолета к блоку управления

Для подключения сварочного пистолета к блоку управления используются три кабеля, в

том числе: двухжильный кабель электропитания электропривода, пятижильный

сигнальный кабель электропривода, трехжильный кабель защитной блокировки

заземления и кнопки включения.

Кабели питания и сигнального управления электропривода (два черных кабеля)

подключаются напрямую к электроприводной части сварочного пистолета и могут быть

отсоединены двумя способами: (1) откройте крышку электропривода и боковую

пластину ручного сварочного пистолета; (2) откройте блок управления

всех
