ПРИМЕНЕНИЕ ЛАЗЕРНОГО УРОВНЯ

Лазерный уровень предназначен для проверки горизонтальности и верти-

кальности расположения поверхностей элементов строительных конструк-

ций, а так же для переноса угла наклона детали конструкции на аналогич-

ные детали при производстве строительно-монтажных работ.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Лазерные излучатели

Класс лазера

Точность

Диапазон самовыравнивания

Рабочий диапазон* (с приемником)

Источник питания

Резьба под штатив

Рабочий диапазон температур

*зависит от освещения

ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ ЛАЗЕРНОГО УРОВНЯ

1. Лазерный уровень предназначен для работ внутри помещений и на

улице. Приемник может применяться в диапазоне до 70м (для приме-

нения на улице).

2. Маяник для быстрого самовыравнивания работает в диапазоне до

±3°.

3. При отклонении лазерного уровня от горизонтальной плоскости

включается сигнализация (мигание излучателей и звуковая сигнали-

зация).

4. Механизм точной регулировки поворота облегчает проведение раз-

метки.

5. Маятник блокируется автоматически при выключении питания. Это

защищает его от воздействия вибрациии во время транспортировки.

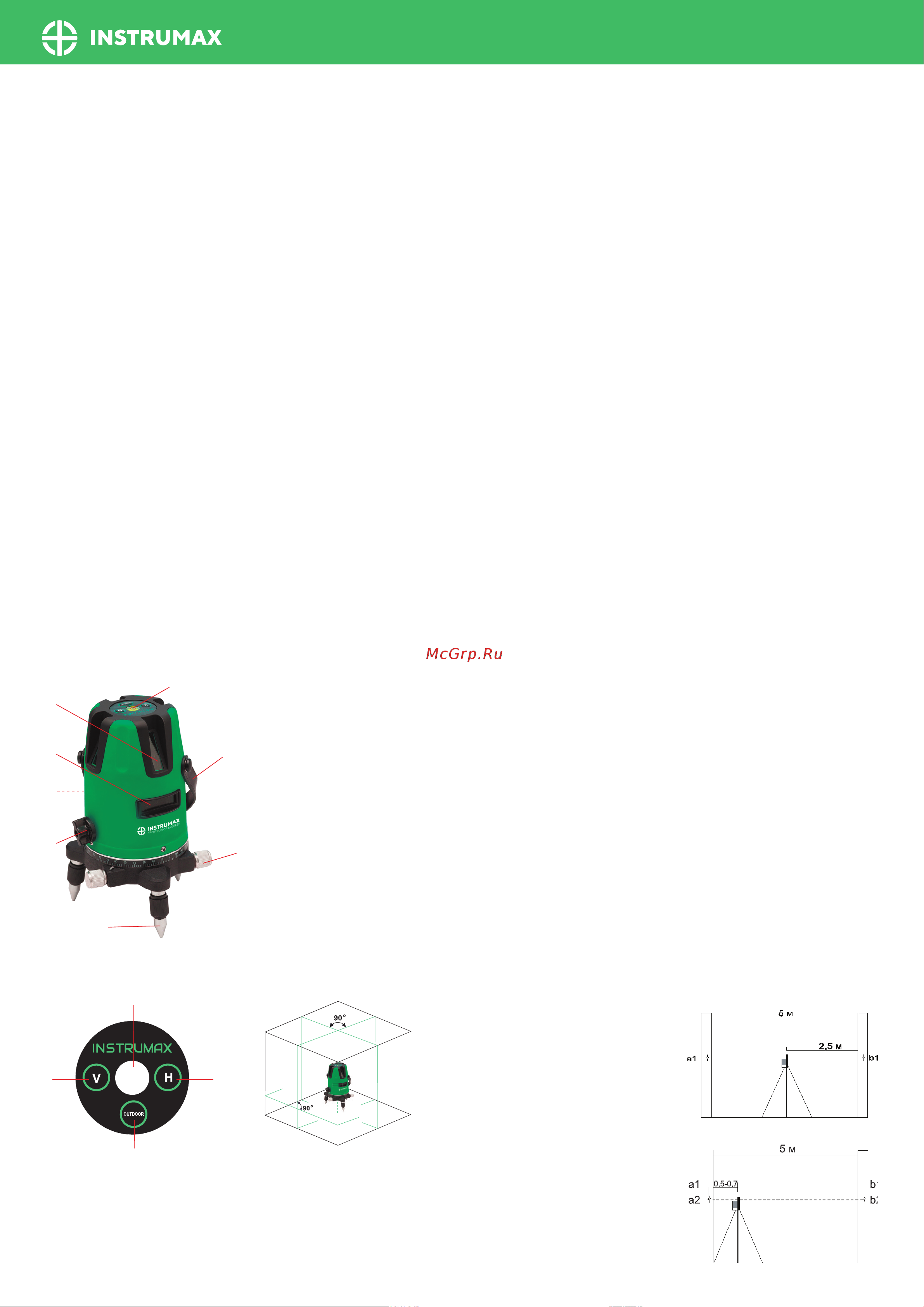

CONSTRUCTOR 4D GREEN Лазерный уровень

ЛАЗЕРНЫЕ ЛИНИИКЛАВИШНАЯ ПАНЕЛЬ

СВОЙСТВА

1. Ручка включения (блокировка

маятника)

2. Аккумулятор

3. Окно горизонтального

излучателя

4. Окно вертикального

излучателя

5. Пузырьковый уровень

6. Ручка для транспортировки

7. Ручка точного наведения

8. Регулировочные ножки

1. Кнопка включения режима работы с приемником

2. Кнопка включения/переключения/выключения V излучателей

3. Кнопка включения/переключения/выключения H излучателей

4. Пузырьковый уровень

ИСПОЛЬЗОВАНИЕ ЛАЗЕРНОГО УРОВНЯ

ЗАРЯДНОЕ УСТРОЙСТВО

Для заряда литиевого аккумулятора используйте зарядное устройство.

Для использования блока питания подключите его к разъему на корпусе

литиевого аккумулятора, а затем к электросети. Внимание! Используйте

только оригинальное зарядное устройство. Использование не ориги-

нального зарядного устройства может привести к поломке прибора

за которые производитель не несет отвественность. При подключе-

нии зарядного устройства не оставляйте лазерный уровень без при-

смотра. Параметры зарядного устройства должны соответствовать

параметрам бытовой электросети и иметь выходное напряжение не

более 5 В.

1. Установите аккумулятор в держателе на корпусе прибора. Не приклады-

вайте чрезмерных усилий, чтобы не сломать крепление аккумулятора. Если

прибор не включается, зарядите аккумулятор или замените на запасной.

2. Установите лазерный уровень на пол или на штатив. Если вы использу-

ете штатив, установите основание лазерного уровня на штатив и вкрутите

винт штатива в центровочное отверстие.

3. Если вы услышите сигнал при включении лазерного уровня -это зна-

чит, что его отклонение от горизонтальной плоскости более ±3°. С по-

мощью ножек или штатива отрегулируйте положение лазерного уров-

ня по пузырьковому уровню.

4. Направьте точку отвеса на нужную точку на полу. Поворачивайте верх-

нюю часть лазерного уровня, чтобы настроить вертикальные лучи. Затем

отрегулируйте точно положение лазерного уровня с помощью ручки точ-

ного наведения.

5. Лазерный уровень имеет несколько режимов работы. При включении

лазерного уровня загорается подсветка пузырькового уровня. Нажимая

кнопки Н и V вы можете выбрать соответствующие лазерные линии.

6. При ярком освещении, если луч плохо видно, можно воспользоваться

лазерными очками.

7. Для работы при ярком освещении или на больших расстояниях не-

обходимо использовать приемник лазерного луча (не входит в ком-

плект). Для перевода лазерного уровня в режим работы с приемником

нажмите кнопку OUTDOOR. Передвигая приемник в предполагаемом

месте нахождения лазерного луча, добейтесь постоянного звукового и

соответствующего светового сигнала согласно инструкции приемника

лазерного луча.

ПРОВЕРКА ТОЧНОСТИ ЛАЗЕРНОГО УРОВНЯ

1. Установить лазерный уровень точно посередине между двух стен,

находящихся приблизительно на расстоянии 5м друг от друга.

2. Включите лазерный уровень.

3. Отметить на стене точку, указанную лазерным крестом.

4. Повернуть лазерный уровень на 180° и снова отметить точку,

указанную лазерным крестом.

5. Установить лазерный уровень на расстоянии 0,5-0,7м от стены и

нанести, как указано выше, те же отметки.

Если разности {а1-а2} и {b1-b2} не отличаются друг от друга более чем

на величину „точность”, заявленную в технических характеристиках,

точность Вашего лазерного уровня в допустимых пределах.

Пример:

При проведении проверки

лазерного уровня, разница:

{а1-а2} =5 мм и {b1-b2} = 7 мм.

Таким образом полученная

погрешность лазерного уровня:

{b1-b2}-{а1-а2} = 7-5 = 2 мм.

Теперь Вы можете сравнить

полученную погрешность, с

величиной погрешности, заданной

производителем.

Если точность лазерного уровня

не соответствует заявленной,

необходимо обратиться в

авторизованный сервисный центр.

Руководство по эксплуатации

520nm/точка отвеса 650nm

±0.2 мм/1м

±3°

70м; без приемника 40м

литиевый аккумулятор 2000 мАч

/3.7В

5/8”

-10°С ~ +40°С
