Таблица 1 Технические характеристики.

Модель МТМ МТМ МТМ МТМ

Грузоподъемность, кг 800 1600 3200 5400

Усилие на рычаге, Н 341 400 438 550

Шаг продвижения каната, за 1 ход рычага, мм >=52 >=55 >=28 >=25

Длина каната,м 20 20 20 20

Диаметр каната, мм 8,3 11 16 20

Коэффициент запаса прочности каната 5 5 5 5

Испытательная тяговая нагрузка, кг 1200 2400 4800 8100

Вес изделия без каната

(нетто), кг

14,5 26,4 48,3 95

Габаритные размеры, мм. A 430 545 660 940

B 238 284 325 390

C 172 200 227 300

D 60 68 98 160

E 60 85 100 140

L1 700 700 610

L2 800 1200 1200 1200

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

Ресурс работы зажимного механизма МТМ – 2000 метров протянутого каната

(суммарно).

Типовая конструкция рассматриваемого ручного приспособления включает в себя:

1. Алюминиевый разборный корпус, снабженный технологическими отверстиями для

чистки и обслуживания механизма.

2. Двухрычажного механизма для прямого и возвратного перемещения каната (такой

механизм часто называют тандемным)

3. Рычагов управления вперед/назад, к которым крепится рукоятка.

4. Рычаг освобождения зажима каната

5. Удлинительной рукоятки, надеваемой на рычаг управления.

6. Крюка с коушем, закрепленного к концу грузового каната.

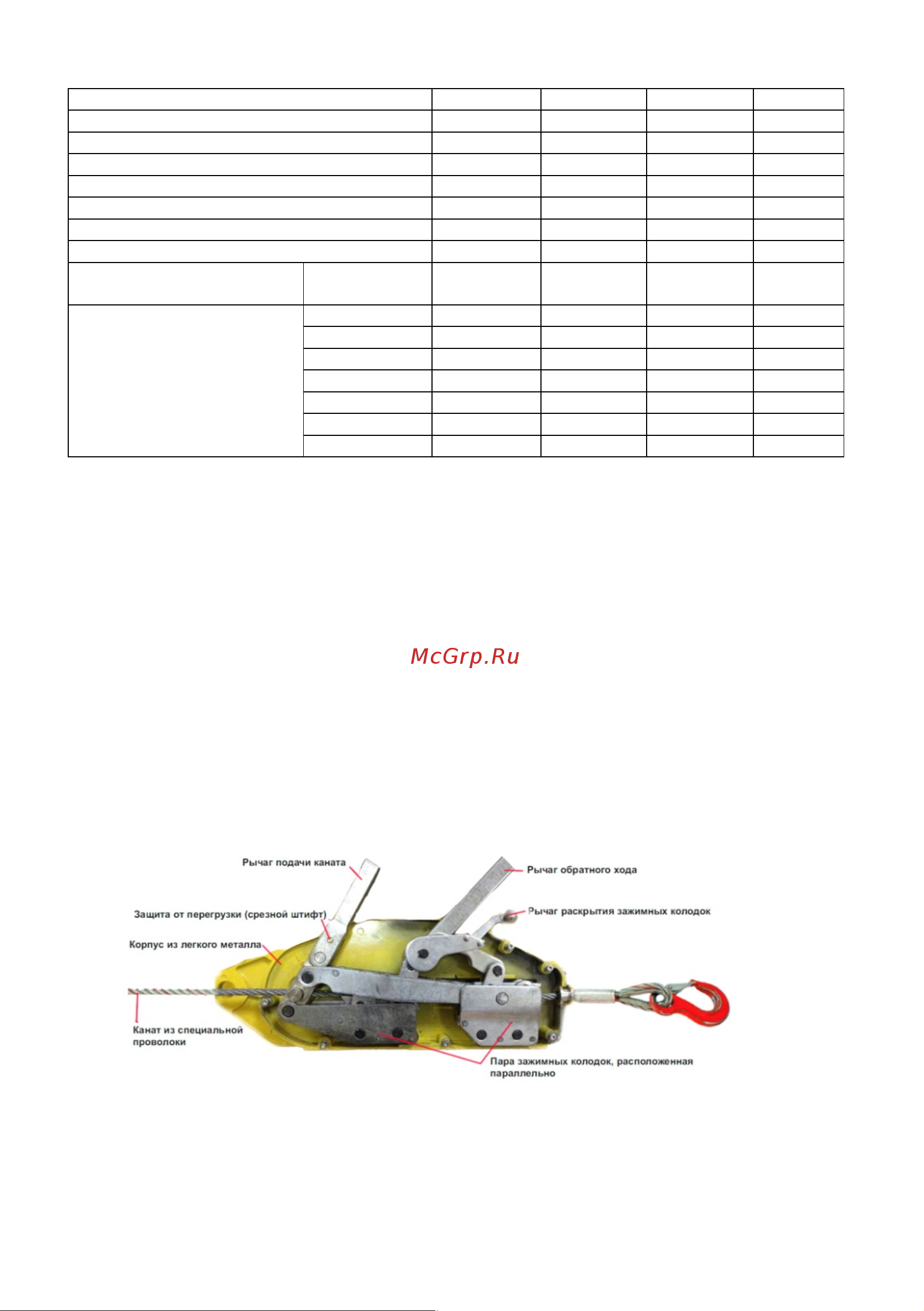

Рисунок 2. Устройство лебедки.

Лебедка МТМ выполнена в литом алюминиевом корпусе для жесткости и легкости

конструкции. В комплект лебедки входит стальной трос с диаметром сечения 8,3мм,

11мм,
