Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Пила ленточная
| |
4
5
Убедитесь в отсутствии видимых механических повреждений изделия и принадлежностей,
которые могли возникнуть при транспортировке.
Инструкции
по применению
Устройство
1 Выключатель
2 Стол рабочий
3 Продольная направляющая
4 Винт натяжения полотна
5 Ограничитель полотна
6 Винт крепления крышки
7 Упор угловой (транспортир)
8 Кронштейн стола с указателем
угла наклона
9 Полотно пильное
10 Регулятор ограничителя полотна
11 Рукоятка фиксации стола
12 Винт регулировки колеса
13 Двигатель
14 Патрубок пылеотводный
15 Линейка стола
16 Винт установочный
17 Винт затяжной
18 Кронштейн направляющей
19 Рукоятка фиксирующая
20 Направляющая
21 Шкив ведущий
22 Ремень приводной
23 Колесо нижнее (ведомое)
24 Штифт ограничительный
25 Винт фиксирующий
26 Винт регулировочный
27 Подшипник упорный
28 Винт фиксации
29 Винт стопорный
30 Рукоятка регулировки колеса нижнего
Сборка
Все работы по сборке, регулировке и заме-
не производить только при отключенном
от сети изделии.
Установите изделие на ровной горизонталь-
ной поверхности.
Примечание! Во избежание травм и поврежде-
ний заготовки и изделия НАСТОЯТЕЛЬНО реко-
мендуем Вам закрепить основание на опорной
поверхности.

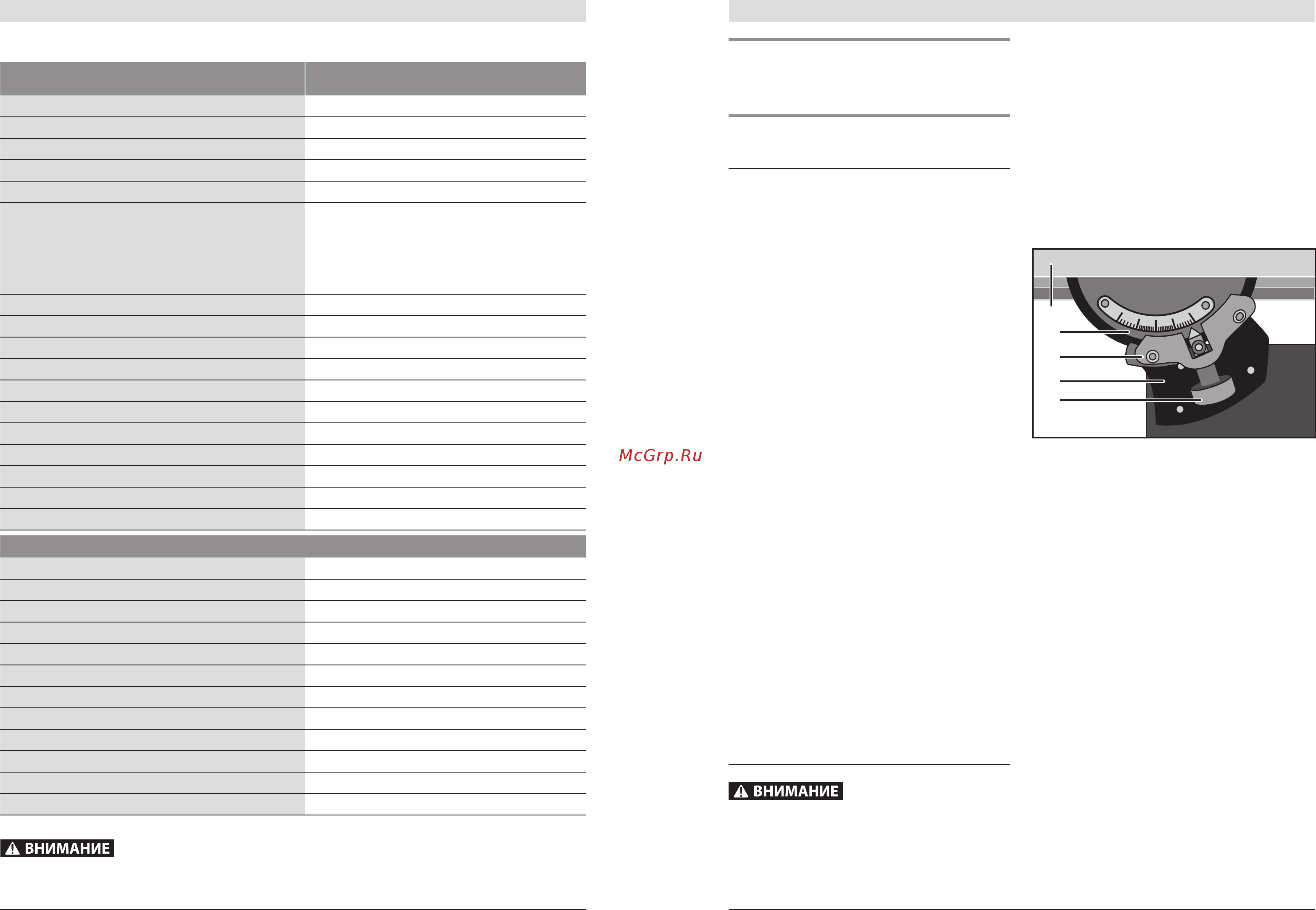

Установите рабочий стол:
` установите стол 2 с кронштейном 33 на крон-
штейн основания 31, пропустив полотно че-
рез прорезь стола;
` установите на шпильку фиксации стола при-
лагаемую рукоятку 11 и зафиксируйте стол,
затянув рукоятку;
` установите планку 32;
2
33
32
31
11
` установите на переднее ребро стола линейку
15 (две части) и закрепите винтами-барашками
с нижней стороны стола.
Проверьте и, при необходимости, отрегули-
руйте ограничитель горизонтального положе-
ния стола:
` ослабьте фиксацию наклона стола, отпустив
винт фиксации кронштейна 8;
` установите угол наклона стола так, чтобы он
упирался на ограничитель (снизу стола);
` с помощью угольника проверьте перпенди-
кулярность полотна и плоскости стола. При
необходимости регулировки, отпустите контр-
гайку ограничителя и вращением ограничи-
тельной шпильки добейтесь перпендикуляр-
ности. Затяните контргайку.
Установите направляющую и упор угловой:
` установите упор угловой 7, вставив направ-
ляющую упора в соответствующую прорезь
стола;
Технические характеристики
Артикул
ЗПЛ-305
Номинальная мощность, Вт 750
Номинальное напряжение ~220±10% В / 50 Гц
Скорость движения полотна, м/с 6.3 / 13.2
Максимальная толщина пиления, мм 170
Максимальная ширина пиления, мм 305
Пильное полотно:
` длина, мм
` ширина, мм
` толщина, мм
` зубьев, кол-во/дюйм (TPI)
2320
12.7
0.5
4
Минимальный радиус пиления, мм 35
Угол наклона стола, град 0-45
Размер стола, мм 495 х 390
Диаметр пылеотводного патрубка, мм 40 / 70
Уровень звуковой мощности, (k=1.5), дБ 98.1
Уровень звукового давления, дБ 85.1
Среднеквадратичное виброускорение, (k=1.5), м/с
2
–
Класс безопасности по ГОСТ 12.2.007.0-75 I класс
Масса изделия, кг 59
Масса в упаковке, кг 64
Срок службы, лет 5
Комплект поставки
Пила ленточная 1 шт.
Стол рабочий 1 шт.
Полотно 1 шт.
Рукоятка 1 шт.
Продольная направляющая 1 шт.
Упор угловой (транспортир) 1 шт.
Ключ имбусовый 6 шт.
Линейка 2 шт.
Переходник патрубка пылеотводного 1 шт.
Крепежные элементы 1 шт.
Инструкции по безопасности 1 экз.
Руководство по эксплуатации 1 экз.
