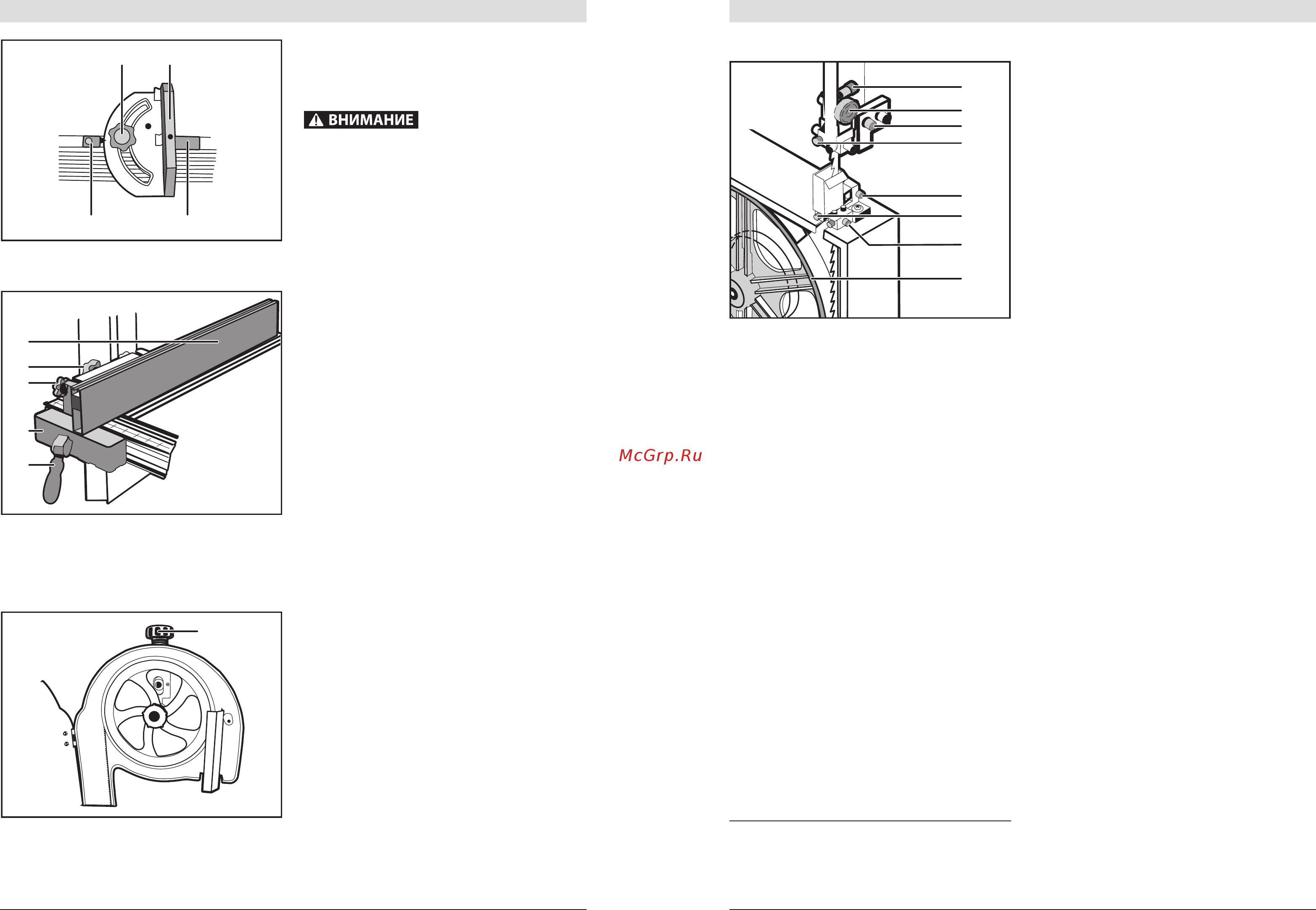

Зубр 750 Вт ЗПЛ-305 [4/7] Подготовка к работе

Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Пила ленточная

| |

транспортир

направляющаяуказатель

винт фиксации

Установите на стол направляющую 3 и зафикси-

руйте ее, опустив вниз рукоятку 19 крепления.

На Вашем изделии установлено стандартное пиль-

ное полотно по дереву. Для его замены (на соот-

ветствующее работе или на новое при износе):

` выкрутите винты 6 крепления крышки

и откройте крышку;

` ослабьте натяжение полотна, вращением

винта 4 против часовой стрелки опустив верх-

нее приводное колесо вниз до упора или на-

жав на винт рукой вниз до упора;

` снимите с верхнего и нижнего колеса текущее

полотно и выведите его через прорезь стола;

Во избежание травм и повреждений НАСТО-

ЯТЕЛЬНО рекомендуем Вам производить

работы с пильным полотном в перчатках.

` установите новое полотно в обратном порядке

так, чтобы зубья смотрели вниз. Отрегулируй-

те положение полотна строго по центру колес;

Примечание! Новое полотно нерастянуто и мо-

жет не надеваться на колеса. Для облегчения

установки наденьте полотно на нижнее колесо,

натяните, насколько это возможно, на верхнее

и поворотом колеса добейтесь полной посадки

полотна. Этим способом удобно пользоваться и

при центрировании полотна.

` вращением винта 4 по часовой стрелке про-

изведите натяжение полотна в соответствии

с разделом Подготовка к работе.

Проверьте и, при необходимости, отрегулируйте

совпадение плоскостей верхнего и нижнего колес:

` проверните верхнее колесо по часовой стрелке

на несколько оборотов и оцените смещение по-

лотна от центра колеса;

` при смещении полотна к лицевой стороне

изделия вращением винта 12 по часовой

стрелке добейтесь отсутствия смещения. При

этом снова отрегулируйте положение полот-

на по центру;

` при смещении полотна к задней стороне из-

делия регулировку необходимо производить,

вращая винт 12 против часовой стрелки;

` проверьте положение полотна на нижнем ко-

лесе. При необходимости, отрегулируйте по-

ложение полотна по центру;

` вращением верхнего колеса на несколько

оборотов убедитесь в отсутствии смещения

полотна от центрального положения. При не-

обходимости, повторите регулировку;

` закройте крышку изделия и заверните винты 6.

Во избежание колебаний пильного полотна при

работе и неудовлетворительного результата пиле-

ния настройте ограничители (верхний 5 и нижний):

Примечание! Регулировку ограничителей про-

изводите только после натяжения полотна.

а) Настройка верхнего ограничителя:

` обеспечьте подпор подшипником 27 полотна

против смещения его под нажимом обрабаты-

ваемой заготовки. Для этого вращением регу-

лировочного винта 26 установите зазор меж-

ду подшипником и задним ребром полотна

равный 0,7–1 мм. Затяните стопорный винт;

Примечание! Во избежание преждевременного

износа подшипника, не следует прижимать под-

шипник к полотну.

` обеспечьте ограничение колебаний полотна,

отпустив (прилагаемым имбусовым ключом)

фиксирующие винты 25 и отрегулировав поло-

жение штифтов 24 в непосредственной близо-

сти от полотна (без касания). Затяните винты;

` закройте крышку изделия и заверните винты 6.

б) Настройка нижнего ограничителя:

` открутите винты 6 крепления крышки изделия

и откройте ее. Ограничитель находится под

рабочим столом;

` обеспечьте подпор подшипником полотна

против смещения его под нажимом обра-

батываемой заготовки. Для этого отпустите

стопорный винт 29 и установите зазор между

подшипником и полотном равный 0,7–1 мм.

Затяните стопорный винт;

` настройку штифтов нижнего ограничителя

произведите аналогично верхнему.

Подготовка к работе

Проверьте натяжение пильного полотна. В натя-

нутом положении полотно не должно проскаль-

зывать на приводных колесах. При необходи-

мости, вращением винта 4 по часовой стрелке

увеличьте натяжение полотна.

Исходя из обрабатываемой заготовки

и характера работы:

а) Отрегулируйте положение верхнего

ограничителя 5:

` отпустите винт регулятора 10;

` в зависимости от толщины заготовки враще-

нием винта-барашка отрегулируйте положе-

ние нижней точки ограничителя на высоте

2-3 см от верхней точки заготовки;

` затяните винт 10.

б) Отрегулируйте положение продольной

направляющей 3:

` поднимите ручку 19 фиксации направляющей;

` установите ребро направляющей в соответствии

с шириной отпиливаемой части;

` зафиксируйте направляющую.

Примечание! Во избежание неровного пиле-

ния, а также повреждения (из-за изгиба и скру-

чивания) пильного полотна, всегда используйте

продольную направляющую при пилении.

в) При необходимости косого пиления заготов-

ки, установите упор угловой по шкале под тре-

буемым углом.

г) При необходимости пиления заготовки с на-

клоном под углом до 45° отрегулируйте угол на-

клона стола:

` ослабьте фиксацию наклона стола,

отпустив рукоятку 11;

` по шкале указателя кронштейна 8

установите требуемый угол распила;

` зафиксируйте наклон стола рукояткой 11.

д) Проверьте натяжение приводного ремня 22.

В натянутом состоянии при надавливании на

ремень в центре между шкивами, прогиб дол-

жен составлять не более 1 см. В противном

случае, вращением рукоятки 9 отрегулируйте

натяжение ремня.

е) Проверьте установленную скорость движения

полотна на соответствие заготовке и предстоя-

щему характеру работы, для чего:

` выкрутите винты 6 крепления нижней

крышки и откройте крышку;

` проверьте положение ремня 22 на шкивах

и определите текущую скорость:

– ремень на передней паре шкивов –

повышенная скорость движения полотна;

– ремень на задней паре шкивов –

пониженная скорость движения полотна.
