Монтаж
8
Руководство по установке calorMATIC 0020116684_00
4
4 Монтаж
Установите регулятор на стене в жилой зоне. Соедините регуля-
тор с отопительным аппаратом с помощью 2-проводного кабеля
шины данных eBUS.
4.1 Проверка комплектности
Количе-
ство
Компонент
1 Регулятор VRT 370
1 Крепёж (2 винта и 2 дюбеля)
1 6-контактный торцевой разъём
1 Руководство по эксплуатации
1 Руководство по установке
Таб. 4.1 Комплект поставки
4.2 Требования к месту монтажа
> Разместите регулятор так, чтобы была обеспечена безупреч-
ная регистрация температуры воздуха в помещении, напри-
мер, на внутренней стене основного жилого помещения на
высоте прим. 1,5 м.
4.3 Монтаж регулятора в жилом помещении
3
4
4
7
6
5
3
2
1
3

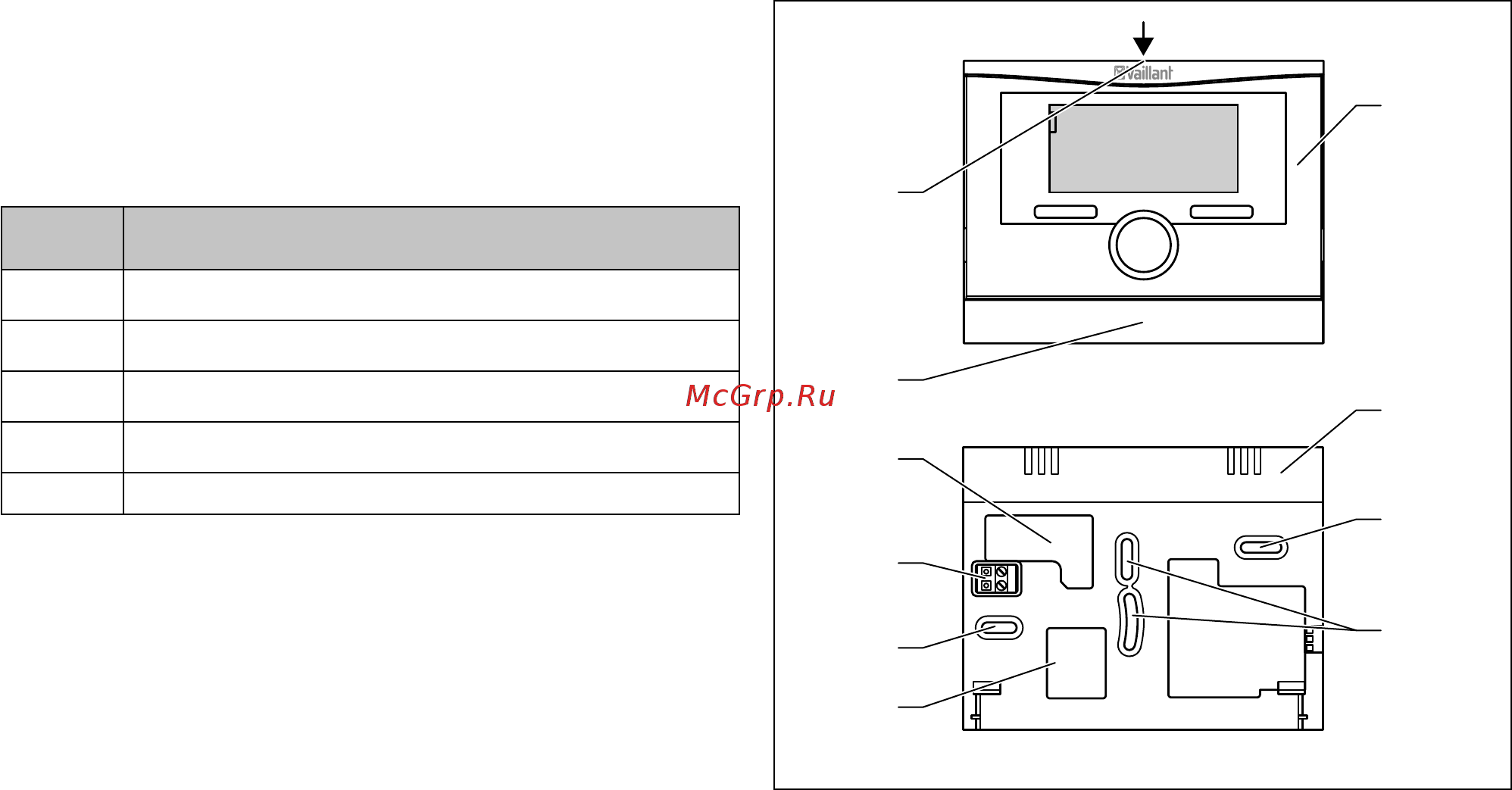

Рис. 4.1 Монтаж регулятора
1 Регулятор calorMATIC
2 Настенный цоколь
3 Крепёжные отверстия
4 Отверстия для ввода кабеля
5 Штифтовая колодка с клеммами для провода шины данных eBUS
6 Накладка настенного цоколя
7 Выемка для отвёртки
Прежде чем монтировать регулятор в жилом помещении, Вы
должны отсоединить регулятор от настенного цоколя. Затем Вы
можете закрепить настенный цоколь на стене.
4.3.1 Снятие регулятора с настенного цоколя
> Введите отвёртку в выемку (7) настенного цоколя (2).
> Осторожно подденьте регулятор (1) с настенного цоколя (2).
4.3.2 Закрепление настенного цоколя на стене
> Отметьте подходящее место на стене. Учитывайте при этом
кабельный канал для провода шины данных eBUS.
> Просверлите два отверстия диаметром 6 мм в соответствии с
крепёжными отверстиями (3).
> Вставьте поставляемые в комплекте дюбели.
> Пропустите провод шины данных eBUS через один из кабель-
ных вводов (4).
> Закрепите настенный цоколь с помощью поставляемых в ком-
плекте винтов.
> Подсоедините провод шины данных eBUS к клеммам штекер-
ной колодки (¬ Гл. 5)
