Для корректной работы с двумя топливными баками необходимо установить дополнительно
резистор R2=1 кОм (маркировка: коричневый/черный/красный/ золотой). При этом
переключатель баков в а/м использовать при эксплуатации в положении “Правый бак”. При
переключении в положение “Левый бак” штатный указатель уровня топлива будет отображать
несколько заниженные показания. Использование R1=120 Ом вместо R2=1 кОм
категорически запрещено и может привести к повреждению а/м!

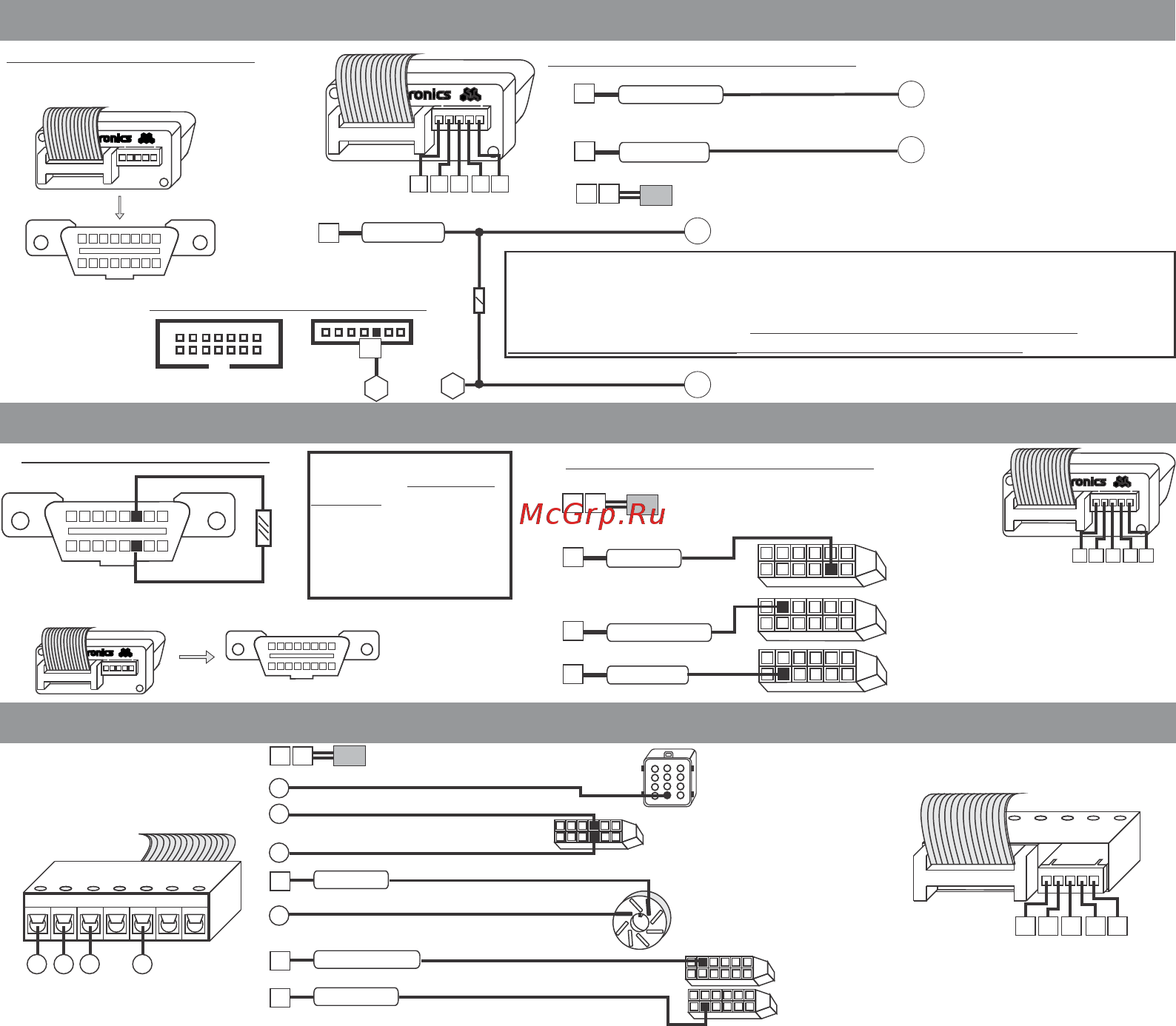

Опциональные цепи подключения
желтый
зеленый
зажигание
ДУТ №1
S
переключатель датчиков указателя
уровня топлива в баках - правый бак,
контакт S (оранжевый провод)
ДД
U
ДУТ №2
переключатель датчиков указателя уровня топлива в
баках - левый бак, контакт U (коричневый провод)
58
Модуль управления светом
контакт №58
(оранжево-черный провод)
Xz
Модуль управления светом
контакт Xz (сине-красный провод)
R2
Подключение к автомобилям УАЗ Патриот
Дополнительный 7-контактный разъем
Д
коричневый
к габаритным огням
датчик температуры воздуха
1
3
2
4 5
16-контактный разъем OBD-2
бортового компьютера
соединить
Минимальное подключение
1 2 3 4 5
Минимальное подключение
16-контактный разъем OBD-2
бортового компьютера
соединить
16-контактный разъем OBD-2
в автомобиле
Опциональные цепи подключения
Подключите резистор
R1=120 Ом (не входит в
комплект) с обратной
стороны разъема OBD-2
в автомобиле.
Без резистора R1
бортовой компьютер
работать не будет.
1 2 3 4 5
желтый
коричневый
зеленый
датчик температуры воздуха
Колодка ХР2 вид со стороны
присоединения проводов
Колодка ХР1 вид со стороны
присоединения проводов
1
2
3
4 5
R1
6
14
Колодка ХР3 вид со стороны
присоединения проводов
Подключение к а/м ”Газель” с блоком управления Cummins
3
5
67
7-контактный разъем переходника
(вид со стороны подключения
дополнительных проводов)
1 2 3 4 5
7-контактный разъем переходника
(вид со стороны подключения шлейфа)
Колодка ХР3 вид со стороны
присоединения проводов
Колодка диагностики
вид спереди
Разъем кнопки аварийной
сигнализации
вид со стороны присоединения
проводов
Колодка ХР1 вид со стороны
присоединения проводов
Колодка ХР2 вид со стороны
присоединения проводов
3
5
7
6
к датчику скорости
+12В АКБ
масса
K-линия
1
к замку зажигания
желтый
2
к габаритным огням
коричневый
3
к датчику уровня топлива
зеленый
4 5
датчик температуры воздуха
Подключение к автомобилям ГАЗ (до 2008 г.в., Евро-2)
-10-
