Наладка глубины сверления (см. рис.7).
Поворотом рукоятками доведите сверло
до поверхности обрабатываемой детали и
засверлите на глубину конусной заточки
сверла. Ослабьте зажимной болт 3 и уста-
новите шкалу 2 на требуемую глубину
сверления. После этого затяните зажимную
болт 3. Производите сверление, опуская пи-
ноль шпинделя вниз до остановки переме-
щения пиноли шпинделя.
1 – риска;
2 – шкала.
3 – зажимной болт;
Регулировка высоты и наклона стола (см. рис.8)
.
Для изменения высоты ра-
бочего стола ослабьте два за-
жимных болта рукоятками 1.
Переместите стол не необхо-
димую высоту при помощи ру-
коятки 4, а так же установите
положение стола относительно
опоры. Зафиксируйте зажим-
ными болтами стол таким об-
разом, чтобы он был непод-
вижным.
Для изменения угла на-
клона рабочего стола ослабьте
болт 3, а при необходимости
гайку 2. Установите необходи-
мый угол наклона. Зажмите
гайку 2 и болт 3.
Выбор подачи шпинделя.
Ручная подача (см. рис.9).
Ручная подача шпинделя осуществля-
ется при помощи рукояток 1. Переместите
рукоятки к шпиндельной бабке (стрелки В).
При вращении рукояток в направлении, ко-
торое указывает стрелка (А), шпиндель
опускается вниз.
Возвращение шпинделя в
исходное положение обеспечивает пружина.

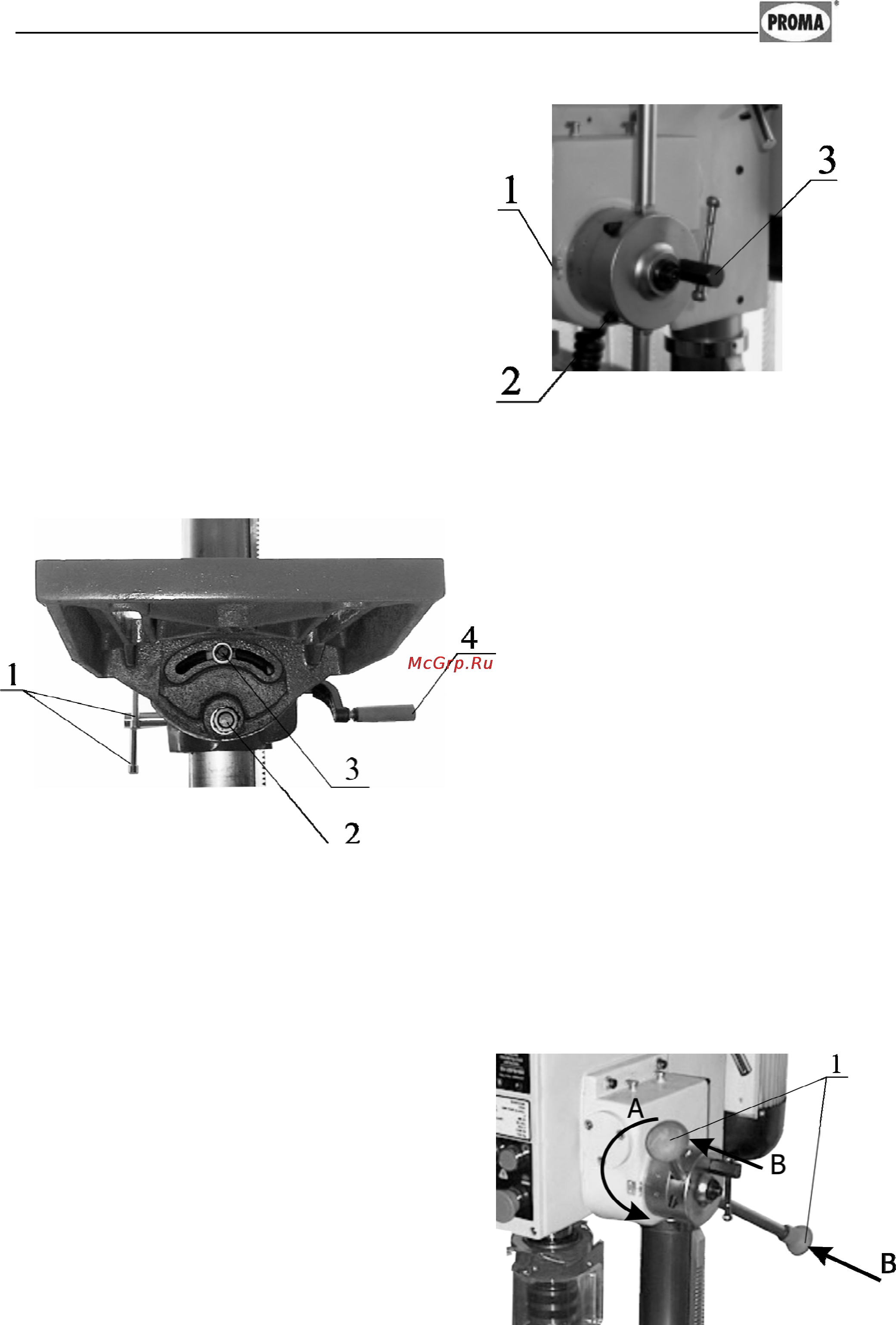

Рисунок 7
Рисунок 8
Рисунок 9.
