Механическая подача.

Прежде всего, остановите двигатель. В соответствии с таблицей, приве-

денной на крышке ременной передачи, установите требуемую скорость пода-

чи. Автоматическая подача включается давлением на рукоятки 1 по направле-

нию от шпиндельной бабки. Отключение подачи обеспечивается тогда, когда

рукоятки 1 возвращаются в исходное положение или шпиндель достигает за-

данного значения глубины

сверления. После отключения подачи пружина воз-

вращает шпиндель в исходную позицию (см. рис.9).

При помощи комбинации установки клиновых ремней на двух ремённых

шкивах можно достигнуть на выходе четырех скоростей подачи шпинделя (со-

ответственно F

– 0,08, F

– 0,10, F

– 0,12, F

– 0,14 мм/об). Таблица находится

на внутренней стороне защитного кожуха (см. рис.5).

Клиновые ремни подачи шпинделя: В - 520, В-480, В-508, В-533.

Для изменения положения шкива подачи снимите клиновой ремень 1,

снимите стопорную шайбу 2, ослабьте стопорный болт 4, и снимите шкив по-

дачи 3. Переверните шкив подачи 3 и установите его на вал (шкив подачи

должен находиться в одной плоскости по горизонтали со шкивом шпинделя).

Закрутите стопорный болт 4, установите стопорную шайбу 2 и клиновой ре-

мень (см. рис.10). Наладку производить при выключенном оборудовании.

6.2 Работа на оборудовании.

Закрепите обрабатываемую деталь на основании. Установите в патрон не-

обходимый инструмент. В зависимости от твёрдости материала и диаметра

от-

верстия выбрать необходимые обороты шпинделя и величину подачи. Вклю-

чите вращение шпинделя зелёной кнопкой «I» и ручкой перемещения свер-

лильного патрона подведите режущий инструмент к обрабатываемой заготов-

ке и начните обработку. По окончанию работы уберите стружку, протрите и

смажьте станок.

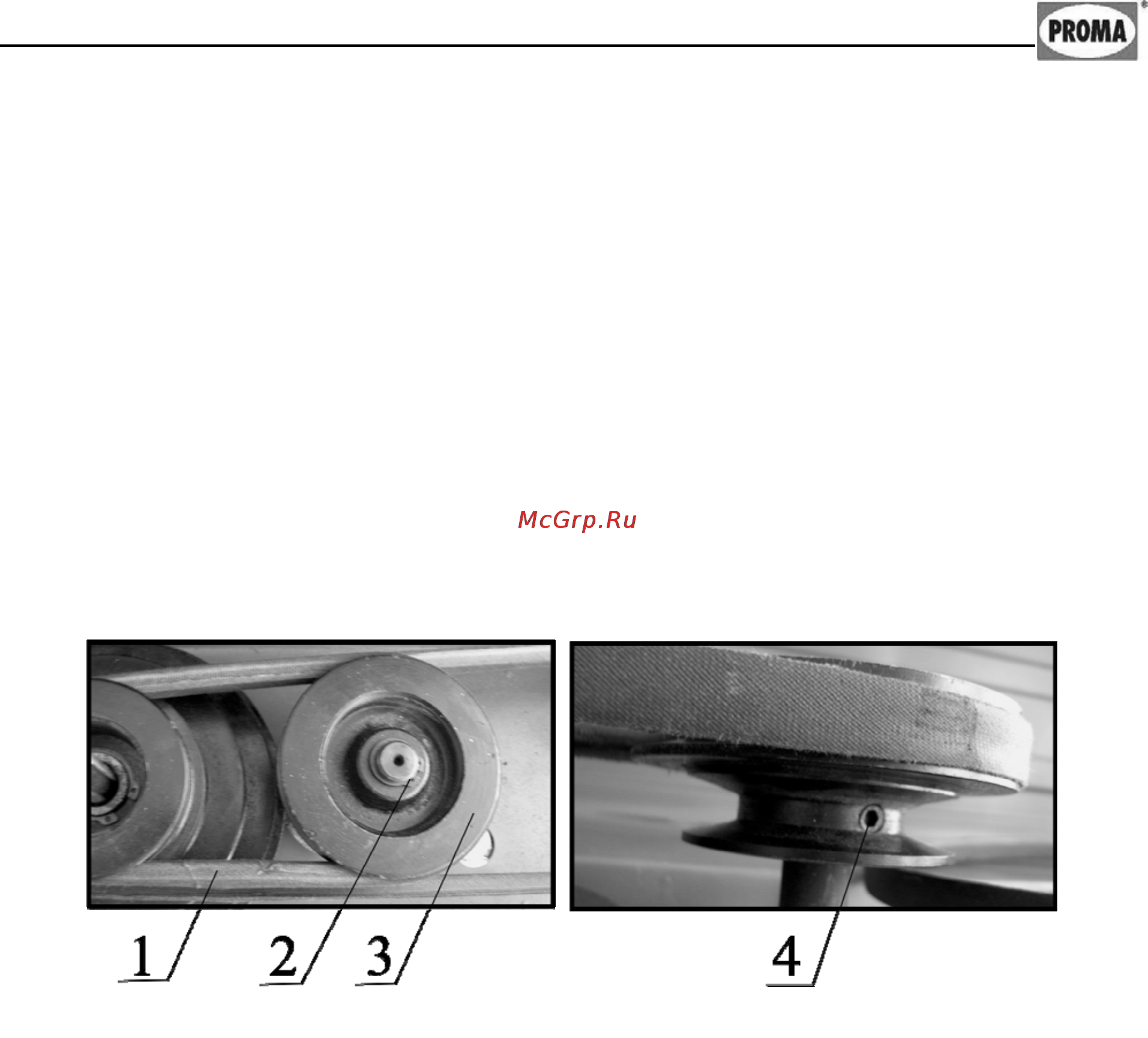

Рисунок 10
