9
10
НАСТРОЙКИ И ОБСЛУЖИВАНИЕ СВЕТОФИЛЬТРА 9900V
Регулировка задержки открытия.
Регулировка задержки открытия светофильтра служит для замедления времени просвет-
ления в окончании процесса сварки. Это особенно удобно для защиты глаз от высо-
кой яркости горячего металла/шлака после сварки на больших токах. Рекомендуется
устанавливать максимальный уровень задержки при обычных условиях сварки. В случае
сварки «точками» / «прихватками» ставьте уровень задержки минимальным.
Регулировка чувствительности.
Регулировка чувствительности позволяет настраивать наиболее комфортное срабатыва-
ние светофильтра в зависимости от условий внешнего освещения.
Установите высокое значение чувствительности, если:
• Необходимо мгновенное срабатывание светофильтра после возникновения сварочной
дуги (оптимально подходит для сварки на малых токах).
Установите низкое значение чувствительности, если:
• Необходимо предотвращение воздействия яркого солнечного света и/или других про-
водимых рядом сварочных работ.
Режим шлифовка (Grind).
Вращайте регулятор затемнения против часовой стрелки до щелчка для включения режи-
ма шлифовка (Grind). В этом режиме затемнение светофильтра блокируется, например, при
использовании сварочной маски в качестве защитного щитка при резке УШМ, шлифоваль-
ным инструментом, заточке. При длительных перерывах в использовании маски желательно
переключать светофильтр в режим «ШЛИФОВКА» для более длительной службы встроенных
батарей.
Регулировка затемнения.
Данные маски имеют два диапазона затемнения: для газосварки/газовой резки/пайки/микро-
плазменной сварки/плазменной резки (5–9) и для любого вида ручной дуговой сварки ММА/MIG/
TIG (9–13).

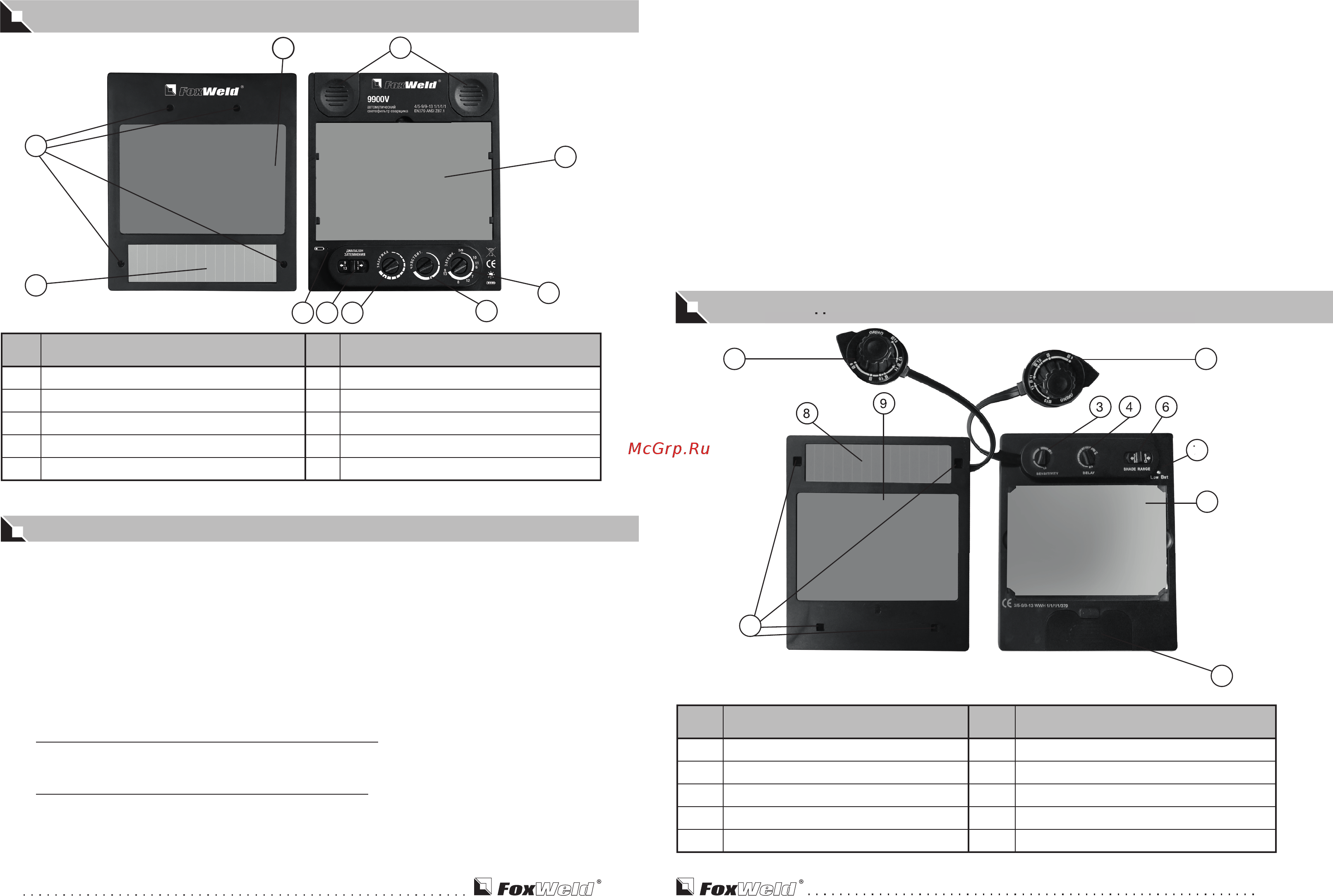

МАСКА КОРУНД-Х PLUS. СВЕТОФИЛЬТР 9910V
Сторона А Сторона Б
№ Название № Название
1 Внешнийрегулятор 6 Переключательдиапазоназатемнения
2 Отсекдлябатареи 7 Индикаторнизкогозарядабатарей
3 Регуляторчувствительности 8 Солнечнаябатарея
4 Регуляторзадержкиоткрытия 9 Смотровоеокно
5 Защитноеполикарбонатноестекло 10 Фотодатчик
МАСКА КОРУНД-Х. СВЕТОФИЛЬТР 9900V
Сторона А Сторона Б
№ Название № Название
1 Регуляторзатемнения 6 Переключательдиапазоназатемнения
2 ОтсекдлябатареитипаCR2450 7 Индикаторнизкогозарядабатарей
3 Регуляторчувствительности/Режимшлифовки 8 Солнечнаябатарея
4 Регуляторзадержкиоткрытия 9 Смотровоеокно
5 Защитноеполикарбонатноестекло 10 Фотодатчик
8
10
9
2
5
1
1
8
9
10
1
3 4 6
7
5
2
3
467
МАСКА КОРУНД-Х PLUS. СВЕТОФИЛЬТР 9910V
8
9
3
4
6
7
