11
12
Регулировка задержки открытия.
Регулировка задержки открытия светофильтра служит для замедления времени просвет-
ления в окончании процесса сварки. Это особенно удобно для защиты глаз от высокой
яркости горячего металла/шлака после сварки на больших токах. Рекомендуется устанав-
ливать максимальный уровень задержки при обычных условиях сварки. В случае сварки
«точками» / «прихватками» ставьте уровень задержки минимальным.
Регулировка чувствительности.
Регулировка чувствительности позволяет настраивать наиболее комфортное срабатыва-
ние светофильтра в зависимости от условий внешнего освещения.
Установите высокое значение чувствительности, если:
• Необходимо мгновенное срабатывание светофильтра после возникновения сварочной
дуги (оптимально подходит для сварки на малых токах).
Установите низкое значение чувствительности, если:
• Необходимо предотвращение воздействия яркого солнечного света и/или других прово-
димых рядом сварочных работ.
Режим шлифовка (Grind).
Вращайте регулятор затемнения против часовой стрелки до щелчка для включения режима
шлифовка (Grind). В этом режиме затемнение светофильтра блокируется, например, при
использовании сварочной маски в качестве защитного щитка при резке УШМ, шлифоваль-
ным инструментом, заточке. При длительных перерывах в использовании маски жела-
тельно переключать светофильтр в режим «ШЛИФОВКА» для более длительной службы
встроенных батарей.
Регулировка затемнения.
Данные маски имеют два диапазона затемнения: для газосварки/газовой резки/пайки/микро-
плазменной сварки/плазменной резки (5–9) и для любого вида ручной дуговой сварки ММА/
MIG/TIG (9–13).

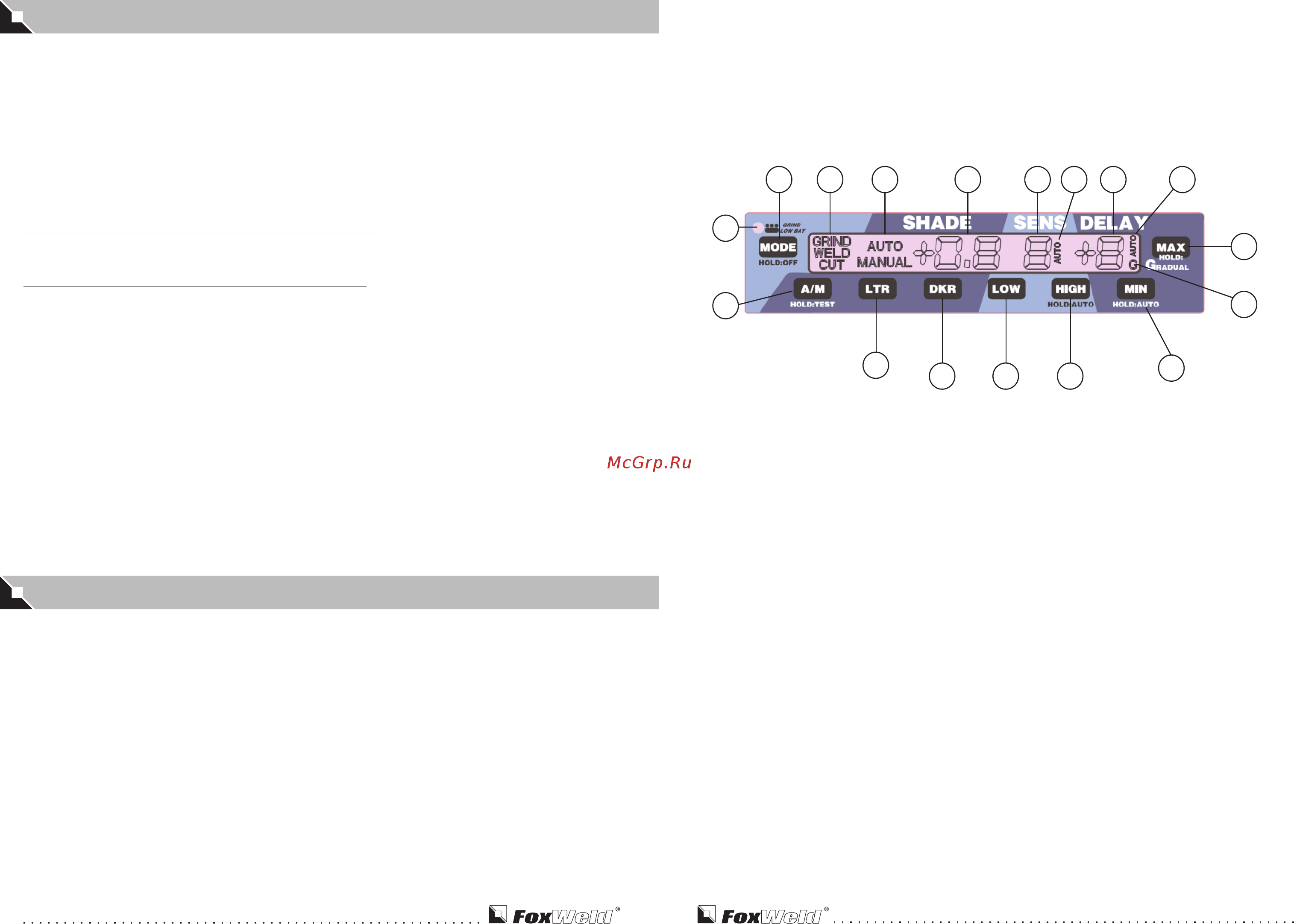

Органы управления.
1. Кнопка MODE (1) – переключает режимы работы АСФ
Однократное нажатие переключает последовательно режимы работы светофильтра,
GRIND (Шлифовка) – Weld (Сварка) – CUT (резка).
Нажатие более 1,5 сек. выключает светофильтр, для экономии заряда батарей. Вклю-
чить светофильтр можно нажав на любую кнопку.
2. Кнопка А/М (2) – автоматический/ручной режим настройки затемнения «SHADE»
Однократное нажатие переключает режимы настроек затемнения:
«AUTO» - светофильтр автоматически подбирает степень затемнения для данной ярко-
сти. Кнопками «LKR» (3) и «DKR» (4) можно изменить автоматическую степень затем-
нения от -2 до +2 единиц. «-2» - светлее, «+2» темнее, активен только в режиме сварка
«WELD».
«MANUAL» - можно установить степень затемнения вручную от 8 DIN до 14 DIN, «LKR»
(3) - уменьшает степень затемнения, «DKR» (4) - увеличивает степень затемнения.
Нажатие более 1,5 сек и удержание, включает проверку работы режимов светофиль-
тра.
3. Кнопка «LTR» (3) - уменьшение степени затемнения «SHADE».
Однократное нажатие последовательно уменьшает затемнение на 1 единицу.
Нажатие более 1,5 сек и удержание, быстро уменьшает степень затемнения.
4. Кнопка «DKR» (4) - увеличение степени затемнения «SHADE»
Однократное нажатие последовательно увеличивает затемнение на 1 единицу.
Нажатие более 1,5 сек и удержание, быстро увеличивает степень затемнения.
5. Кнопка «LOW» (5) – уменьшение чувствительности «SENS»
1
2
17
3
4
5 6
7
16
8
15141211109 13
НАСТРОЙКА АСФ MEGA LED 2 МАСКИ КОРУНД-Х SYNERGY
ВНИМАНИЕ!
Затемнение регулируется только на центральном элементе. Боковые элементы имеют нерегу-
лируемую степень затемнения в рабочем состоянии DIN11.
Всегда меняйте внешние и внутренние защитные стёкла при их износе.
ВСЕГДА ВЫКЛЮЧАЙТЕ СВЕТОФИЛЬТР ДЛЯ ЭКОНОМИИ ЗАРЯДА ЭЛЕМЕНТОВ ПИТА-
НИЯ.
Если маской не пользоваться более 45 минут, после последней сварки, светофильтр выклю-
читься автоматически.
Включение и выключение светофильтра
Для включения нажмите любую кнопку.
Для отключения нажмите и удерживайте более 1,5 сек. кнопку «MODE».
Режим ожидания
Если интенсивность освещения на сенсорах будет ниже 10 lx (единица измерения освещённо-
сти), то светофильтр перейдёт в режим ожидания, для включения вынесите маску на свет или
нажмите любую кнопку.
После выхода светофильтра из режима ожидания светофильтру может потребоваться 10
секунд для возобновления нормальной работы.
НАСТРОЙКИ И ОБСЛУЖИВАНИЕ СВЕТОФИЛЬТРА 9910V
