1. Мягкаянакладка

2. Передняячастьоголовья

3. Правыйфиксатор

4. Левыйфиксатор

5. Затылочнаянакладка

6. Фиксирующаягайка

7. Шайба

8. Правыйфиксатор

9. Стопорнаклона

10. Праваярегулировочнаяшайба

11. Правыйрегулятор

12. Боковыекрышки

13. Внутренняяось

14. Внешняяось

15. Левыйрегулятор

16. Леваярегулировочнаяшайба

17. Левыйфиксатор

Регулировка обхвата.

Отрегулируйте оголовье вращая рукоятку регулировки как показано на рисунке «a»: по

часовой стрелке уменьшая, против часовой стрелки увеличивая обхват головы до плот-

ной и комфортной фиксации на голове.

Глубина посадки.

Отрегулируйте верхнюю часть оголовья изменяя длину регулируемых ремешков, как по-

казано на рисунке «b», так чтобы оголовье плотно и комфортно разместилось на голове.

Регулировка вылета маски.

Отрегулируйте вылет маски рисунок «с», в одном из 5 положений с правой и левой сто-

роны, нажимая яркие клавиши в центре гаек фиксации щитка на оголовье, для удобного

и комфортного размещения смотровой области, так же учитывайте эту регулировку при

установке корректирующих линз.

Регулировка ограничения нижнего положения маски.

Для комфортного пользования, установите ограничение нижнего положения маски в

одном из 7 возможных, для чего передвиньте ограничители (слева и справа), в требуемое

положение как показано на рисунке «d». Идеальное расположение смотровой области

перпендикулярно взгляду.

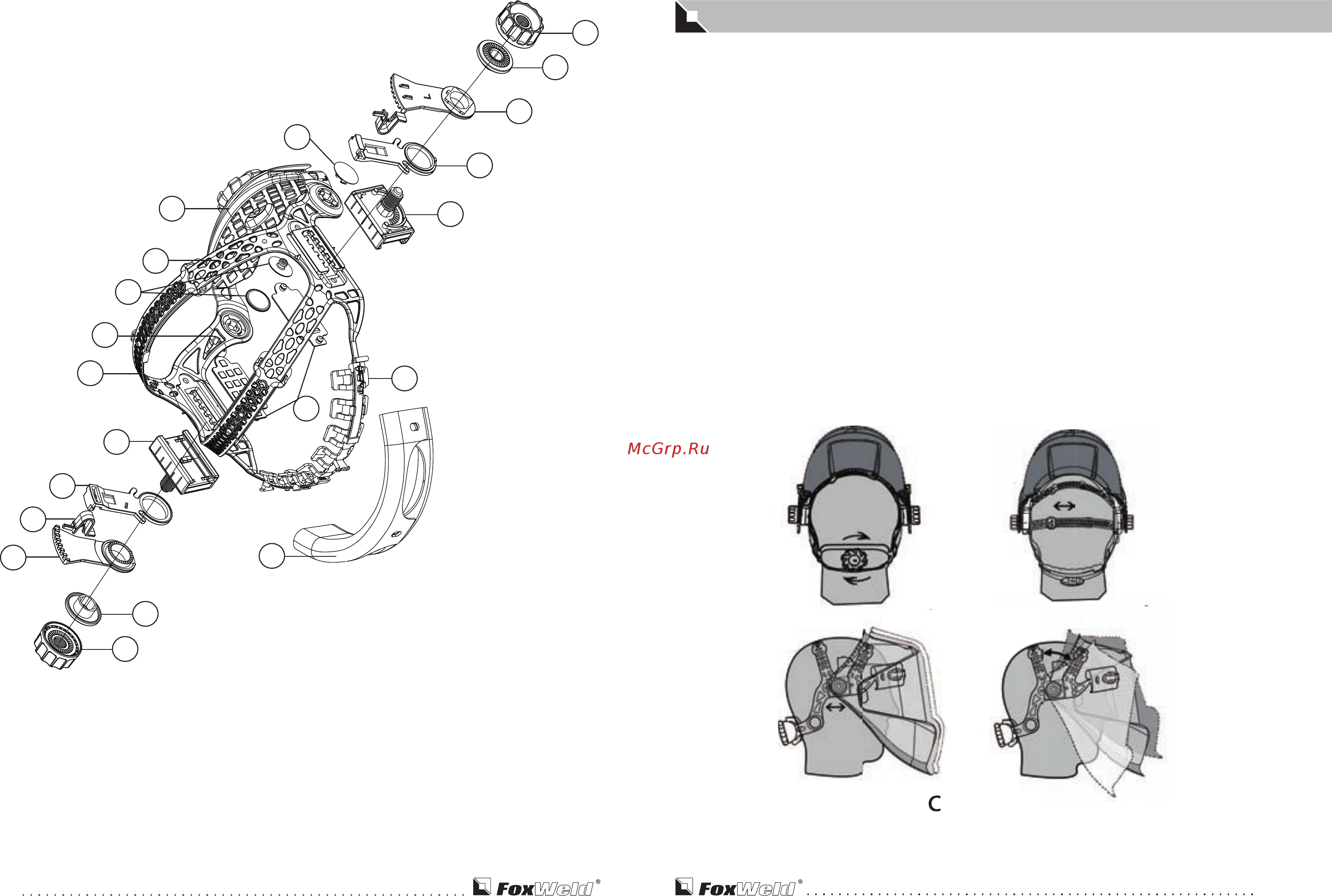

СХЕМА СБОРКИ ОГОЛОВЬЯ

МАСКИ КОРУНД Х

НАСТРОЙКА РЕЕЧНОГО ОГОЛОВЬЯ
