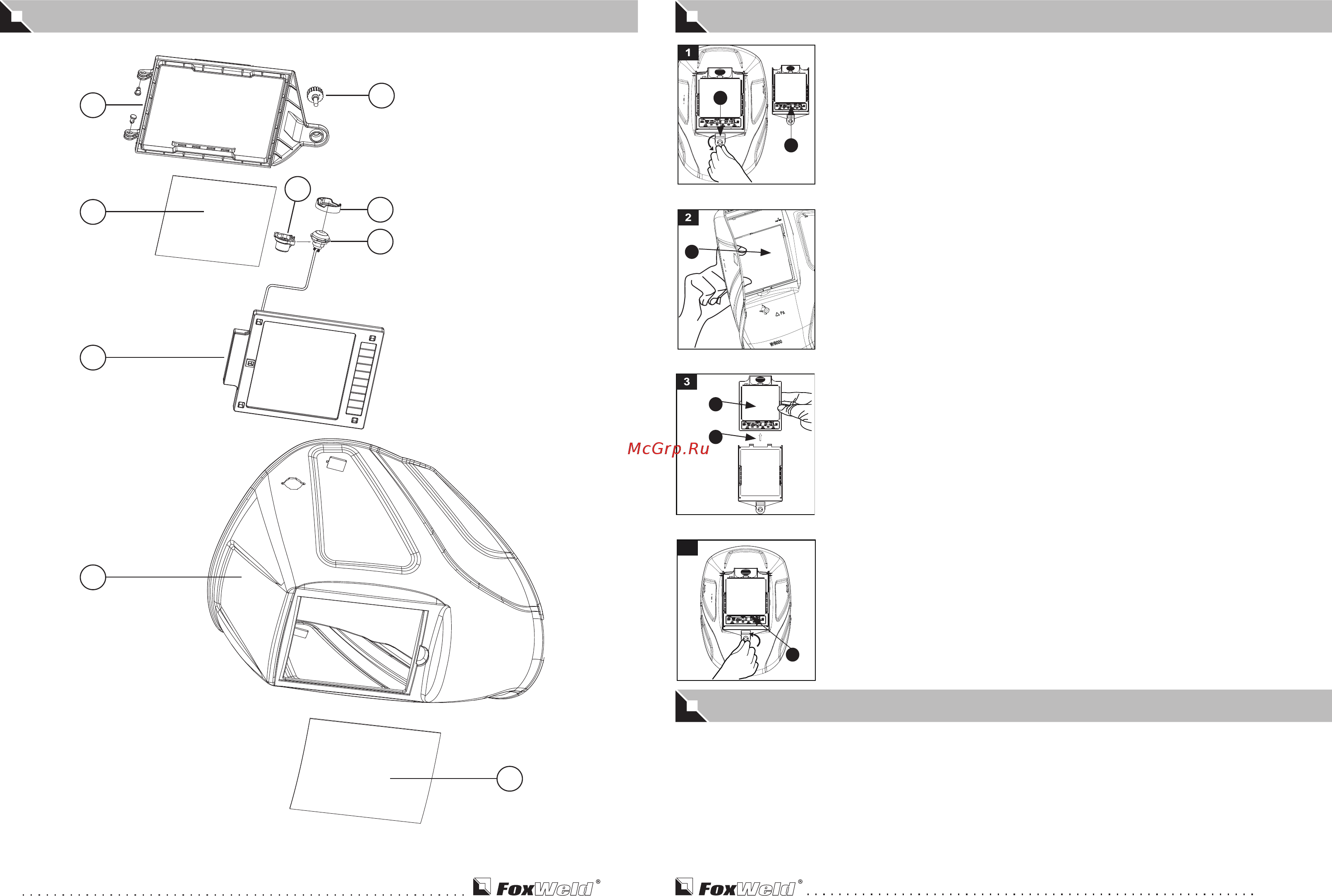

СХЕМА СБОРКИ МАСКИ КОРУНД Х
1. Защитноестекло
2. Маска
3. Светофильтр(АСФ)
4. Внутреннеезащитноестекло
5. РамкафиксацииАСФ
6. Болтфиксациирамки
7. Втулкакрепежнаявнешнейрегулировки
(АСФ9910/Led2)
8. Внешняярегулировка(АСФ9910/Led2)
9. Крышкавнешнейрегулировки
(АСФ9910/Led2)
6
8
9
7
5432
1
МАСКА КОРУНД Х ЗАМЕНА ЗАЩИТНЫХ СТЕКОЛ
ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ
Открутите гайку (А), снимите рамку и вытащите АСФ
Извлеките старое внешнее защитное стекло (С) и
установите новое.
Извлеките АСФ (Е) из рамки (D) и замените внутреннее
защитное стекло.
Установите на место АСФ и закрепите рамку гайкой (H)
A
B
E
D
4
H
C
Извлеките светофильтр как описано в разделе «замена защитных стёкол»
Извлеките крышки батарейного отсека из светофильтра, замените элементы питания на
новые.
ВНИМАНИЕ
Обратите внимание на маркировку элементов питания, не допускается установка не подхо-
дящих элементов.
Обратите внимание на полярность элементов питания, полярность указана внутри отсеков.
