ВНИМАНИЕ

Допускается применение резистора с величиной сопротивления, отличающейся от рассчитанной не

более чем на ± 10 %.

Типовые соотношения:

= 12 В, R

= R

= 100 Ом;

= 24 В, R

= 700 Ом (R

= 100 Ом, R

огр

= 620 Ом).

5.5.7 Подключение нагрузки к ВУ типа У

Схема подключения нагрузки приведена на рисунке 5.21.

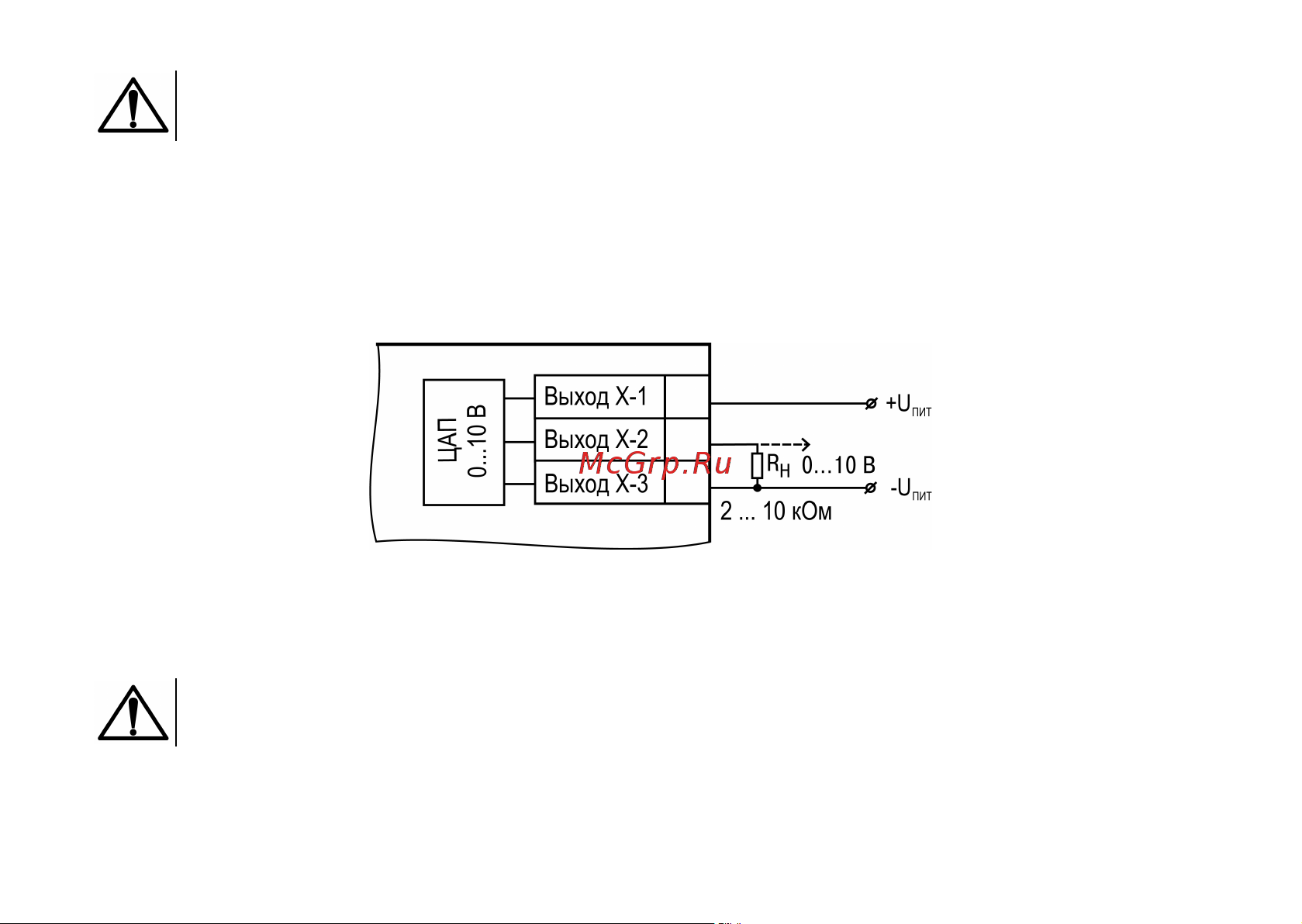

Рисунок 5.21 – Схема подключения нагрузки к ВУ типа У

Сопротивление нагрузки R

, подключаемой к ЦАП, должно быть в диапазоне от 2 до 10 кОм. Для питания ВУ

возможно использование встроенного источника питания 24 В.

ВНИМАНИЕ

Напряжение источника питания ЦАП не должно превышать 30 В.
