6 Эксплуатация

6.1 Принцип работы

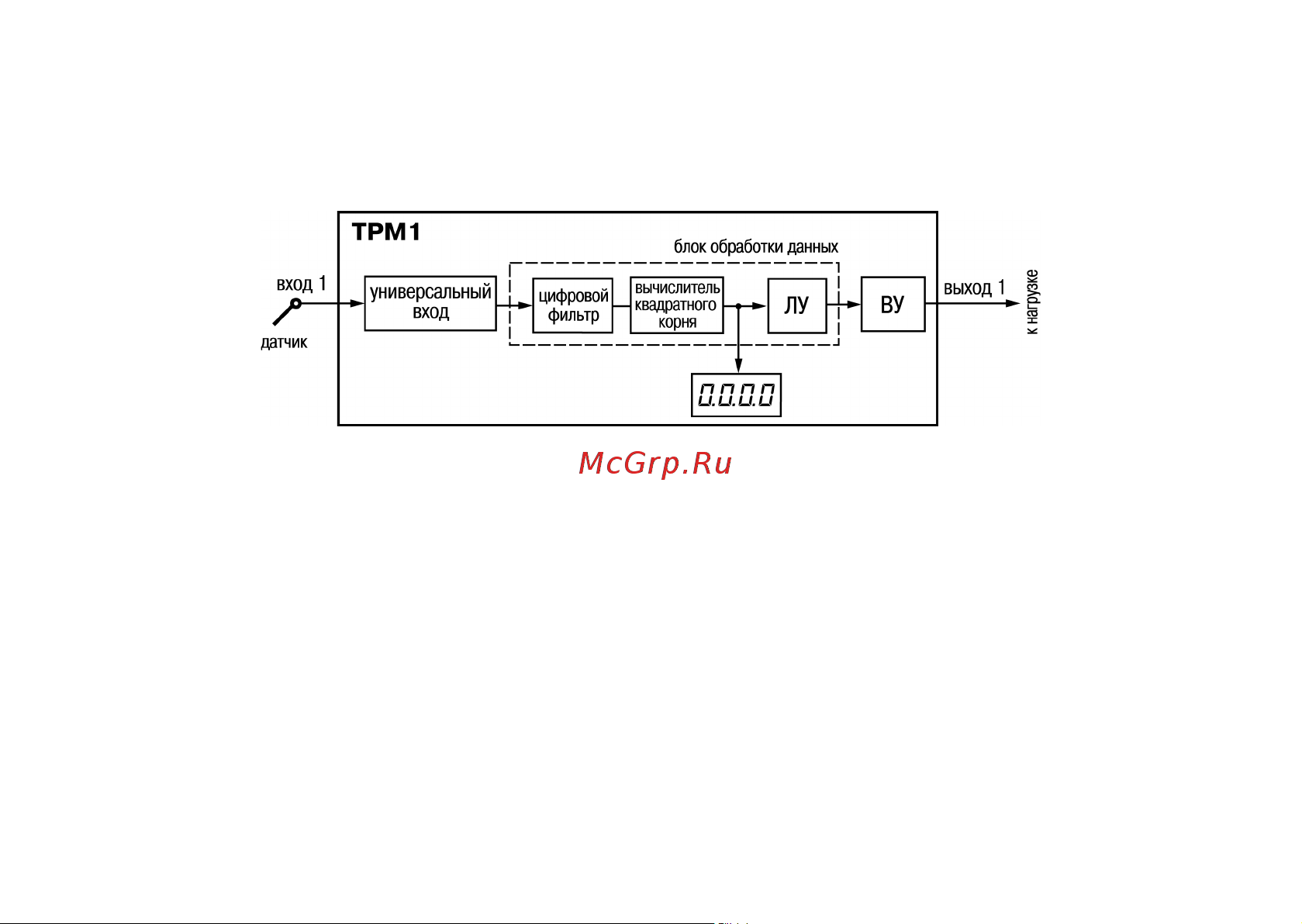

Функциональная схема прибора приведена на рисунке 6.1.

Рисунок 6.1 – Функциональная схема прибора

При обработке измеренного значения выполняются следующие функции:

• цифровая фильтрация измерений (для ослабления влияния внешних импульсных помех на

эксплуатационные характеристики прибора);

• коррекция измерительной характеристики датчиков (для устранения начальной погрешности

преобразования входных сигналов и погрешностей, вносимых соединительными проводами);

• вычисление квадратного корня с учетом настроек масштабирования. Выполняется для работы с

унифицированными датчиками, сигнал которых пропорционален квадрату измеряемой величины

(например, датчики расхода жидкости или газа)).

Измеренное значение используется как входное значение для логического устройства . ЛУ анализирует

входное значение и формирует выходной сигнал в соответствии с выбранными параметрами настройки.

Выходное устройство ВУ передает управляющие сигналы на исполнительные механизмы. ВУ может быть

дискретного или аналогового типа.
