ОПИСАНИЕ РАБОТЫ
Изделие измеряет напряжение и ток на клеммах IN. При
выходе напряжения или тока за установленные пороги изделие
отключает нагрузку. Нагрузка подключается автоматически, по
прошествии интервала задержки и возвращения значений тока
и напряжения в заданный диапазон.
Верхний и нижний порог напряжения, порог отключения по току
и время задержки перед восстановлением можно настраивать
(более подробно см. НАСТРОЙКА).
Нижний индикатор зеленого цвета светится при наличии
напряжения сети и погашен при его отсутствии.
Экраны НАПРЯЖЕНИЕ и ТОК отображают текущее значение
напряжения и тока соответственно.
Так как изделие имеет функцию восстановления
после срабатывания, может возникнуть ситуация,
при которой изделие будет циклически отключать и
снова включать нагрузку. При возникновении такой
ситуации, во избежание выхода изделия или
нагрузки из строя, следует отключить нагрузку и
проверить её работоспособность, а также качество
электросети.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Изделие устанавливается на DIN-рейку. Необходимо
подключить провода нагрузки к контактам OUT, соблюдая
фазировку (см. рис. 2). Затем подключить провода,
подводящие сетевое питание к контактам IN, соблюдая
фазировку – загорится зеленый светодиод и на экранах начнет
отображаться текущее напряжение и ток.
Для защиты от короткого замыкания
рекомендуется использовать изделие совместно с
обычным автоматическим выключателем.
4

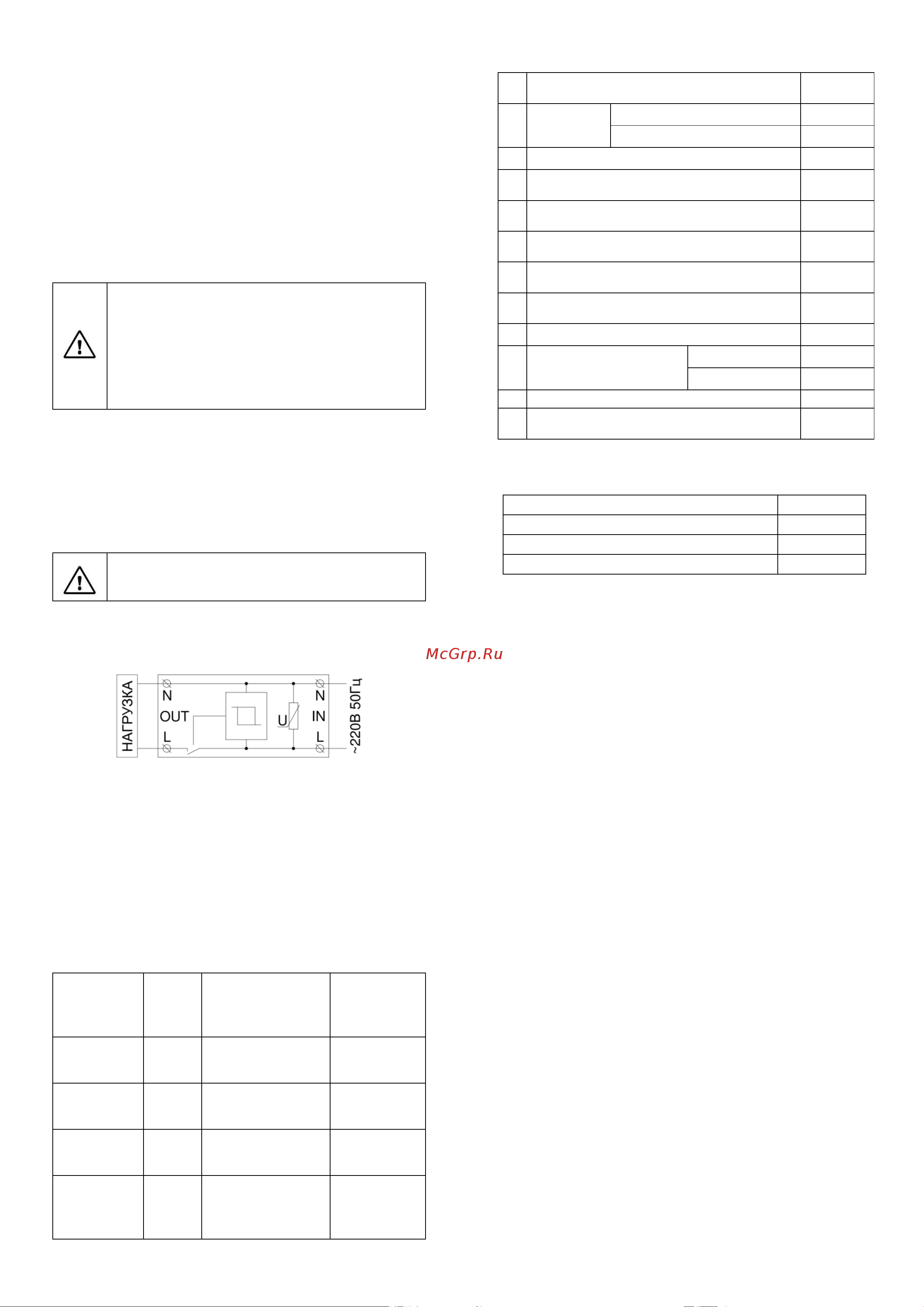

Рисунок 2 – Схема подключения.
НАСТРОЙКА
Для входа в режим настройки удерживать кнопку SET более
3 с. Начинает гореть светодиод, соответствующий
настраиваемому параметру и мигать цифры на
соответствующем экране. Кнопками вверх и вниз можно
настраивать значение параметра. Короткое нажатие кнопки
SET переводит изделие к настройке следующего параметра.
Если удерживать кнопку SET 3 с или ничего не нажимать 10 с,
изделие выходит из режима настройки.
Светится
непрерывно
Мигает
Описание
Диапазон
значений
(заводская
настройка)
Светодиод
«>V»
Экран
«V»
Настройка
верхнего порога
напряжения
230…300 В
(270 В)
Светодиод
«<V»
Экран
«V»
Настройка
нижнего порога
напряжения
145…210 В
(170 В)
Светодиод
«>А»
Экран
«А»
Настройка
ограничения по
току
1…63 А
(40 А)
Ни один из
светодиодов
Экран
«А»
Настройка
времени задержки
перед повторным
включением
3…300 с
(20 с)
5
Таблица 1
№
п/п
Наименование параметра
Значение
параметра
1
Параметры
питающей
сети, В
Номинальное напряжение, В
220
Номинальная частота, Гц
50 / 60
2
Время срабатывания, с
0,02
3
Верхний порог напряжения (заводская
настройка), В
230…300
(270)
4
Нижний порог напряжения (заводская
настройка), В
145…210
(170)
5
Ограничение по току
(заводская настройка)
, А
1…63
(40)
6
Время задержки перед повторным
включением (заводская настройка), с
3…300
(20)
7
Максимальная мощность, потребляемая от
сети переменного тока самим изделием, Вт
2
8
Количество срабатываний, раз, не менее
100 000
9
Габаритные размеры
ШхГхВ, не более, мм
без упаковки
81х60х35
в упаковке
95х76х43
10
Масса, НЕТТО (БРУТТО), г, не более
169 (186)
11
Степень защиты оболочкой по
ГОСТ 14254-2015
IP20
КОМПЛЕКТ ПОСТАВКИ
Наименование
Количество
Изделие АЛЬБАТРОС РНТ-63А
1 шт.
Руководство по эксплуатации
1 экз.
Тара упаковочная
1 шт.
6
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок гарантии устанавливается 18 месяцев со дня продажи.
Если дата продажи не указана, срок гарантии исчисляется с
момента (даты) выпуска.
Срок службы — 10 лет с момента (даты) ввода в
эксплуатацию или даты продажи. Если дата продажи или
ввода в эксплуатацию не указаны, срок службы исчисляется с
момента (даты) выпуска.
Предприятие-изготовитель гарантирует соответствие
заявленным параметрам при соблюдении потребителем
условий эксплуатации.
Отметки продавца в руководстве по эксплуатации, равно как и
наличие самого руководства по эксплуатации, паспорта и
оригинальной упаковки не являются обязательными и не
влияют на обеспечение гарантийных обязательств.
Предприятие-изготовитель не несет ответственность и не
возмещает ущерб за дефекты, возникшие по вине потребителя
при несоблюдении правил эксплуатации и монтажа.
При наличии внешних повреждений корпуса и следов
вмешательства в конструкцию гарантийное обслуживание не
производится.
Гарантийное обслуживание производится предприятием-
изготовителем.
