Станок многооперационный WM-Multi-06P, артикул 4 01 03 016
Станок многооперационный WM-Multi-06P, артикул 4 01 03 016
Приложение Б, информационное, справочное
Станок многооперационный WM-Multi-06P. Схема сборки, лист 7 - листов 8

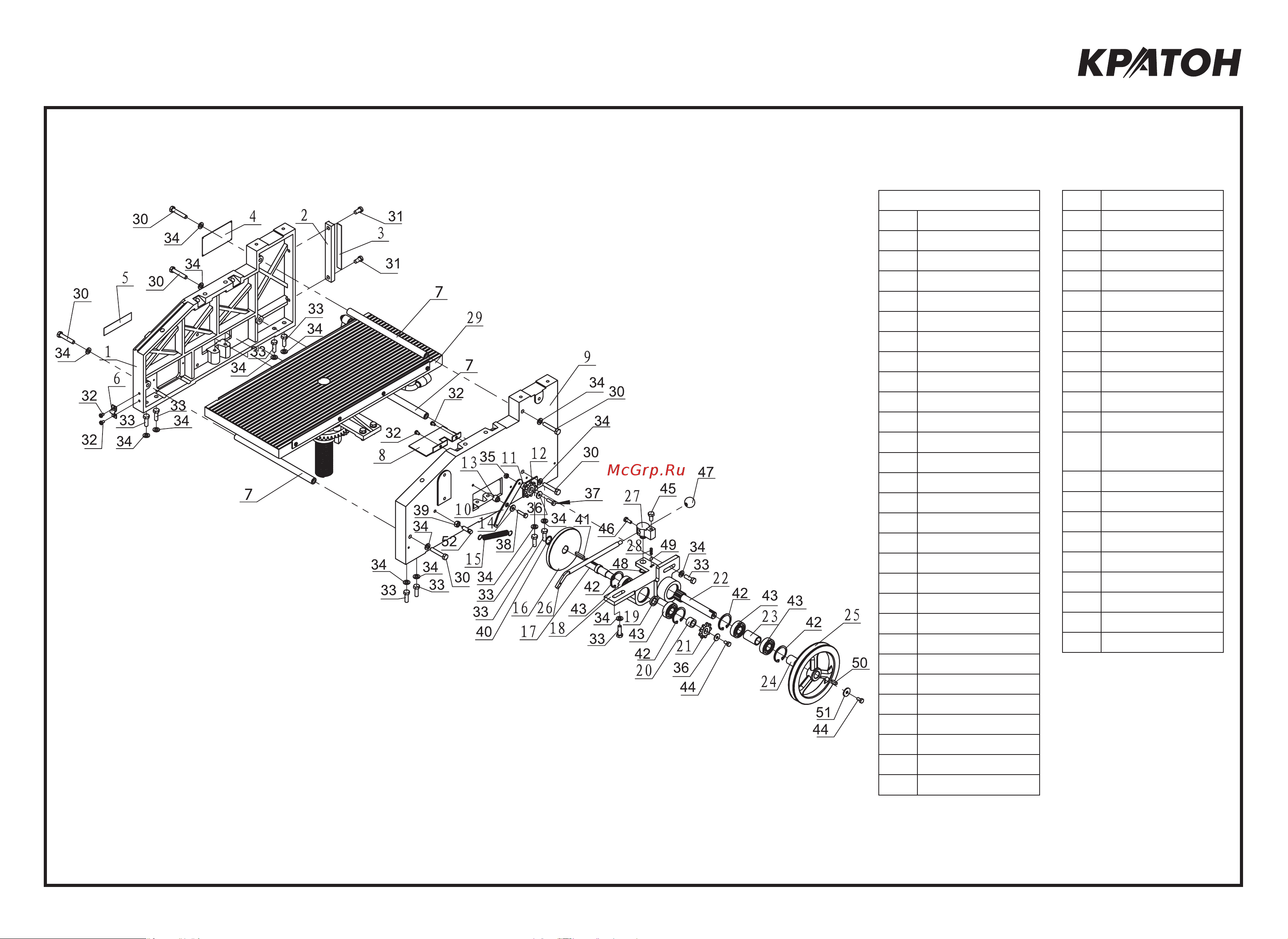

Схема сборки № 7
Схема сборки № 7
1 Стенка левая
2 Пластина
3 Табличка
4 Табличка
5 Табличка
6 Скоба
7 Ось
8 Пластина
9 Стенка правая
10 Пластина
11 Втулка
12 Звездочка
13 Втулка
14 Шайба
15 Пружина
16 Диск
17 Вал
18 Корпус
19 Втулка
20 Втулка
21 Звездочка
22 Вал
23 Втулка
24 Втулка
25 Шкив
26 Рычаг
27 Переключатель
28 Пружина
29 Стол
30 Болт
31 Болт
32 Винт
33 Болт
34 Шайба
35 Гайка
36 Шайба
37 Болт
38 Болт
39 Гайка
40 Кольцо
41 Шпонка
42
Кольцо стопор
-
ное
43 Подшипник
44 Болт
45 Болт
46 Болт
47 Ручка
48 Шайба
49 Шарик
50 Шпонка
51 Шайба
