Станок многооперационный WM-Multi-06P, артикул 4 01 03 016
Станок многооперационный WM-Multi-06P, артикул 4 01 03 016
Приложение Б, информационное, справочное
Станок многооперационный WM-Multi-06P. Схема сборки, лист 8 - листов 8

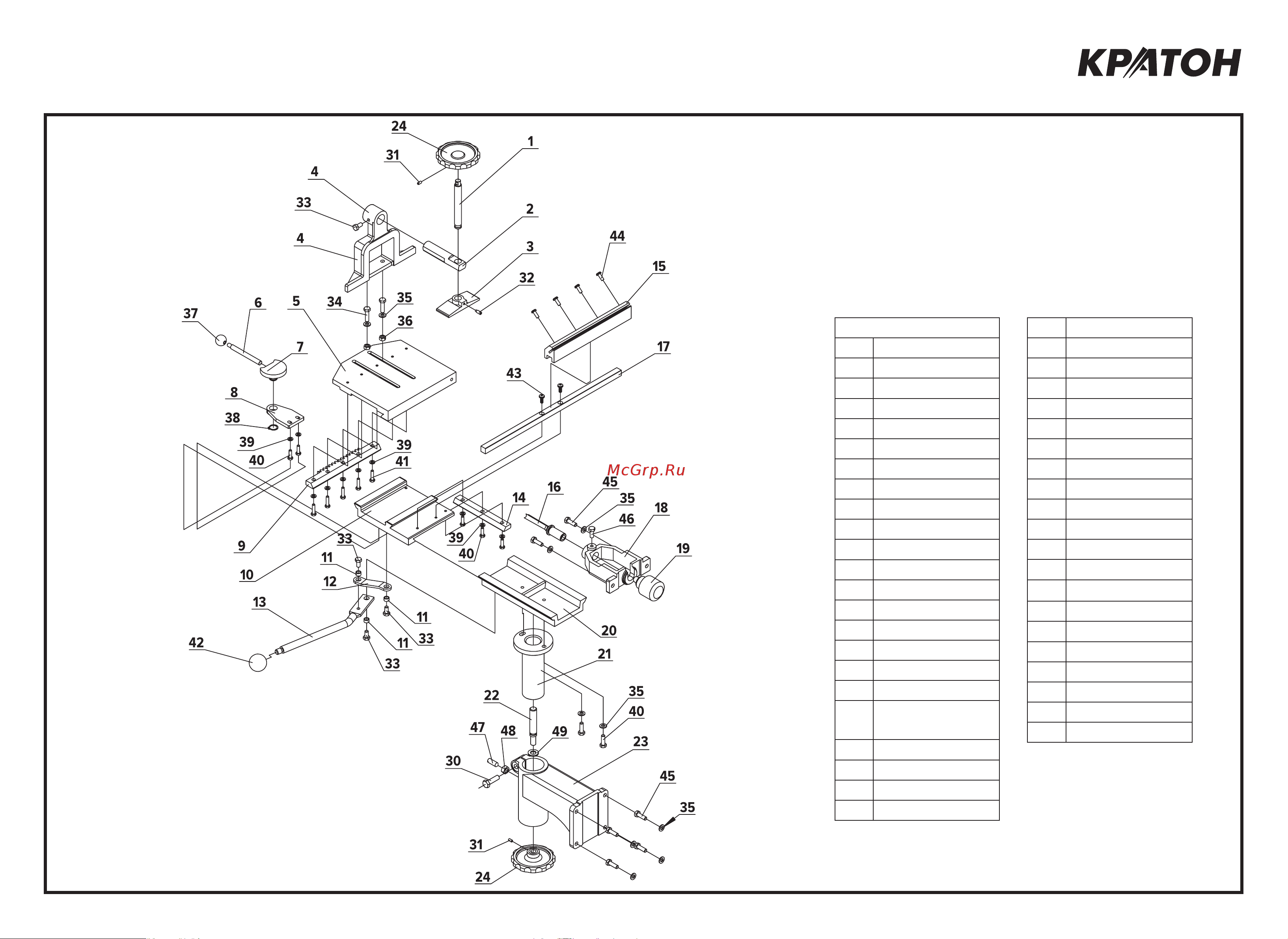

Схема сборки № 8
1 Винт
2 Вал
3 Прижим
4 Корпус
5 Стол
6 Стержень
7 Сектор зубчатый
8 Пластина
9 Рейка зубчатая
10 Стол
11 Втулка
12 Тяга
13 Рычаг
14 Пластина
15 Держатель
16 Долото
17 Пластина
18 Оправка
19
Патрон свер
-
лильный
20 Стол
21 Колонна
22 Винт
23 Корпус
24 Ручка
30 Болт
31 Винт
32 Винт
33 Болт
34 Болт
35 Шайба
36 Гайка
37 Ручка
38 Кольцо
39 Шайба
40 Болт
41 Болт
42 Ручка
43 Болт
44 Болт
45 Болт
46 Болт
47 Винт
48 Гайка
49 Шайба
Схема сборки № 8
