МПВР.421457.001 РЭ
19
1.5.2.2 Прием сигналов точного времени от спутниковых навигационных
систем
Приём сигналов точного времени от спутниковых навигационных систем может
осуществляться путём подключения модуля GPS к процессорному модулю через разъём
USB 1 (поз. 5 на рисунке 9).
1.5.2.3 Индикация процессорного модуля
Панель индикации процессорного модуля (поз. 4 на рисунке 9) представляет из себя
группу индикаторов, состоящую из 8 светодиодов (рисунок 11):

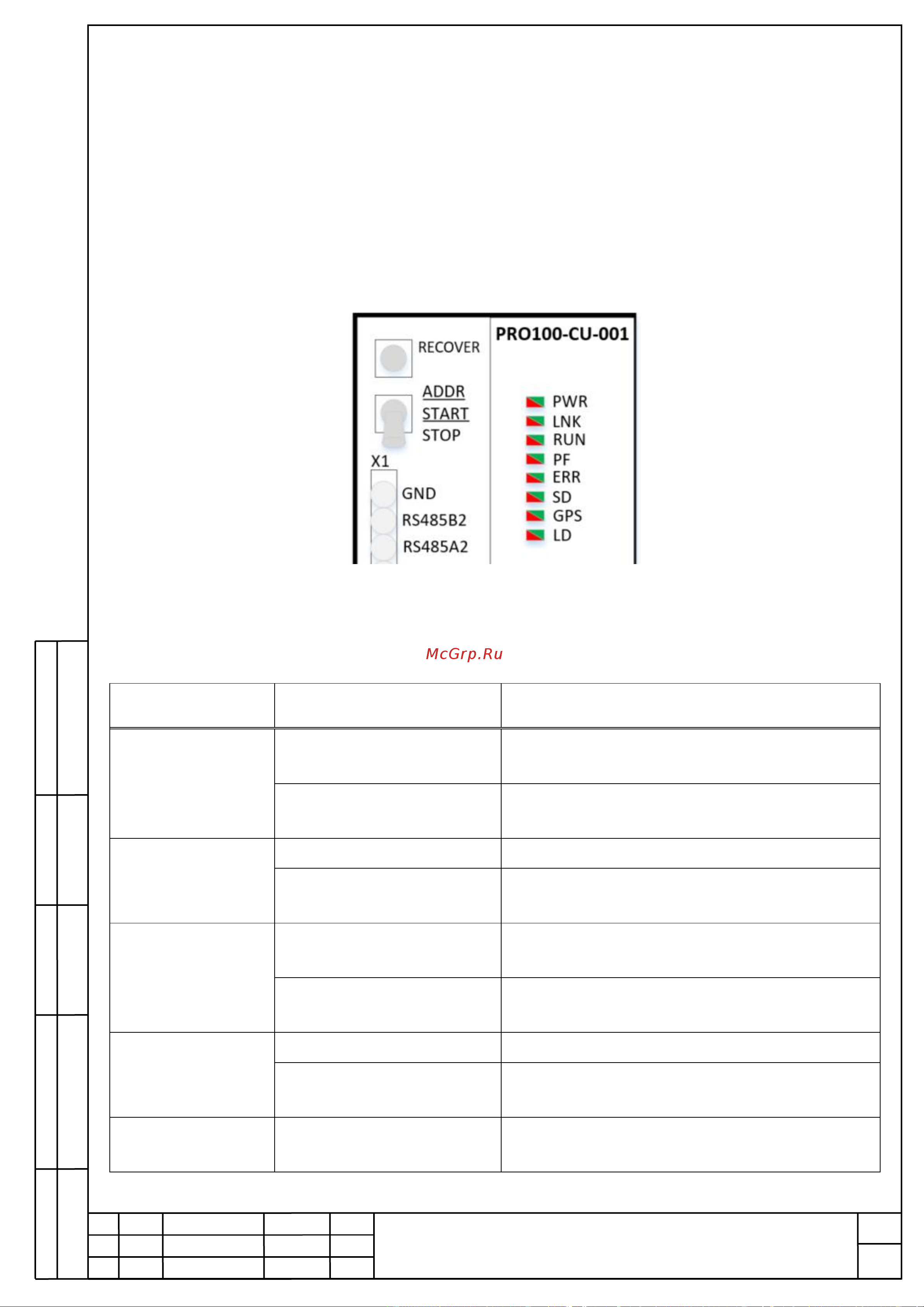

Рисунок 11 – Панель индикации процессорного модуля
Алгоритм работы индикаторов процессорного модуля представлен в таблице 3.
Таблица 3 – Алгоритм работы индикаторов процессорного модуля
Индикатор
Состояние индикатора
Состояние модуля
Питание (PWR)
Горит зелёным
Наличие питающего напряжения от шины
питания контроллера
Не горит
Отсутствие питающего напряжения от шины
питания контроллера
Состояние шины
(LNK)
Горит зелёным
CAN-шина запущена
Горит красным
CAN-шина не запущена или находится в
ошибке
Состояние (RUN)
Горит зелёным
Пользовательская программа находится в
состоянии РАБОТА
Горит красным
Пользовательская программа находится в
состоянии СТОП
Программная
ошибка (PF)
Горит красным
Возникла программная ошибка в модуле
Горит зелёным
Управляющая программа работает в
нормальном режиме
Ошибка (ERR)
Горит красным
Отсутствие или неисправность одного из
модулей ввода/вывода
